一、GST-LD-8320概述：

在非编码火灾自动报警系统中，传统方式都是通过在回路终端连接一只电阻来维持系统的正常工作，一旦匹配不当将使整个报警系统工作不正常，甚至会产生误报警等问题。终端器与多线制火灾报警控制器或编址接口模块配套使用，取代了终端电阻，并有效地解决了上述一系列问题，大大提高了非编码报警系统的可靠性。

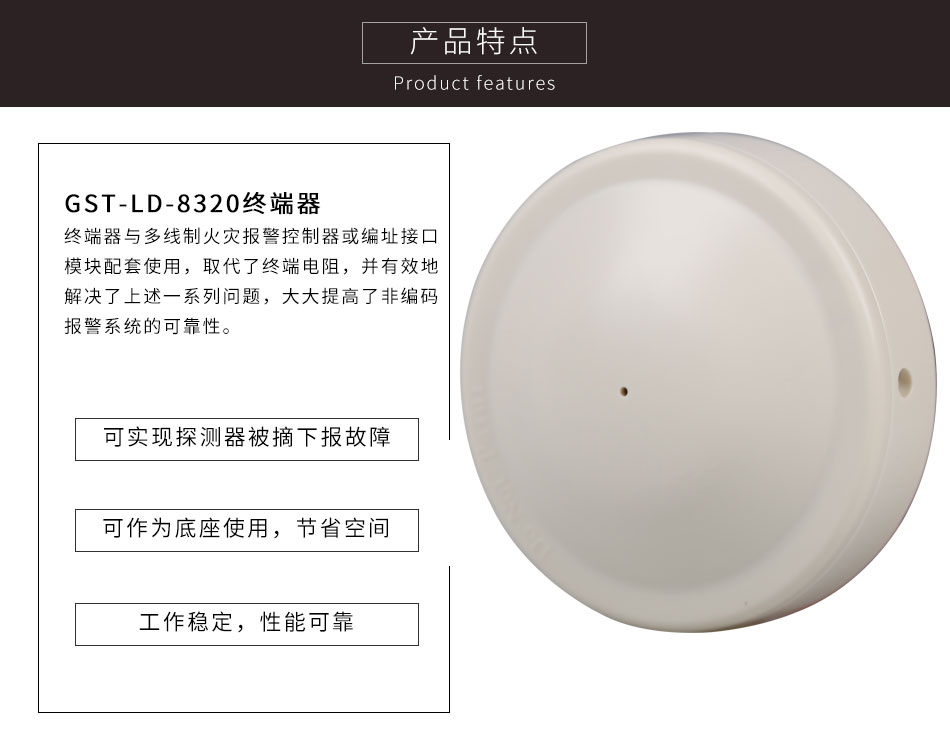

二、GST-LD-8320特点：

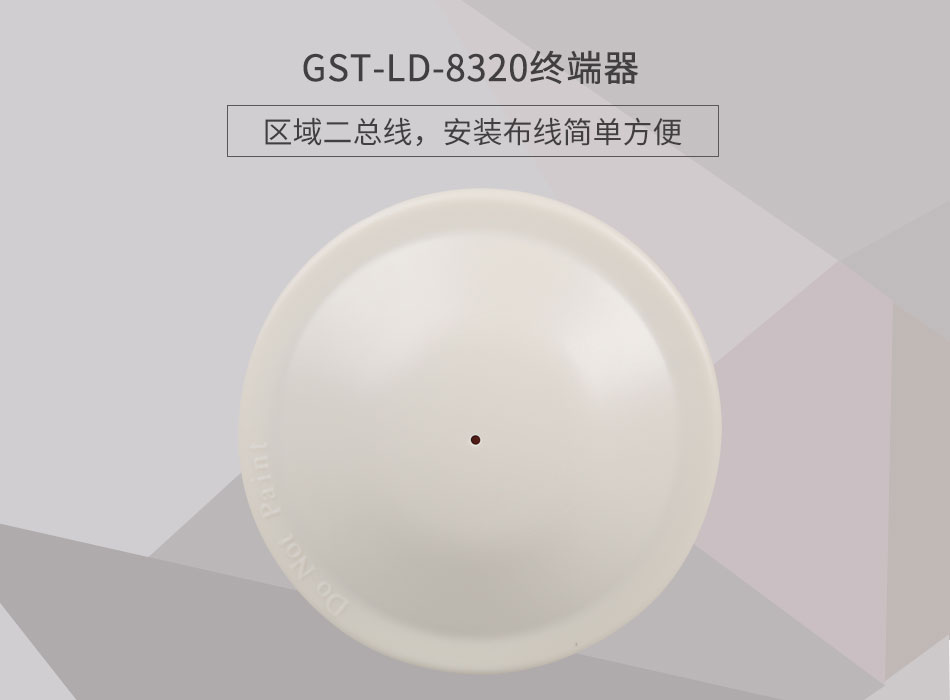

1.区域二总线，安装布线简单方便；
2.可实现探测器被摘下报故障的功能；
3.可作为底座使用，节省空间；
4.工作稳定，性能可靠；
5.抗干扰能力强。

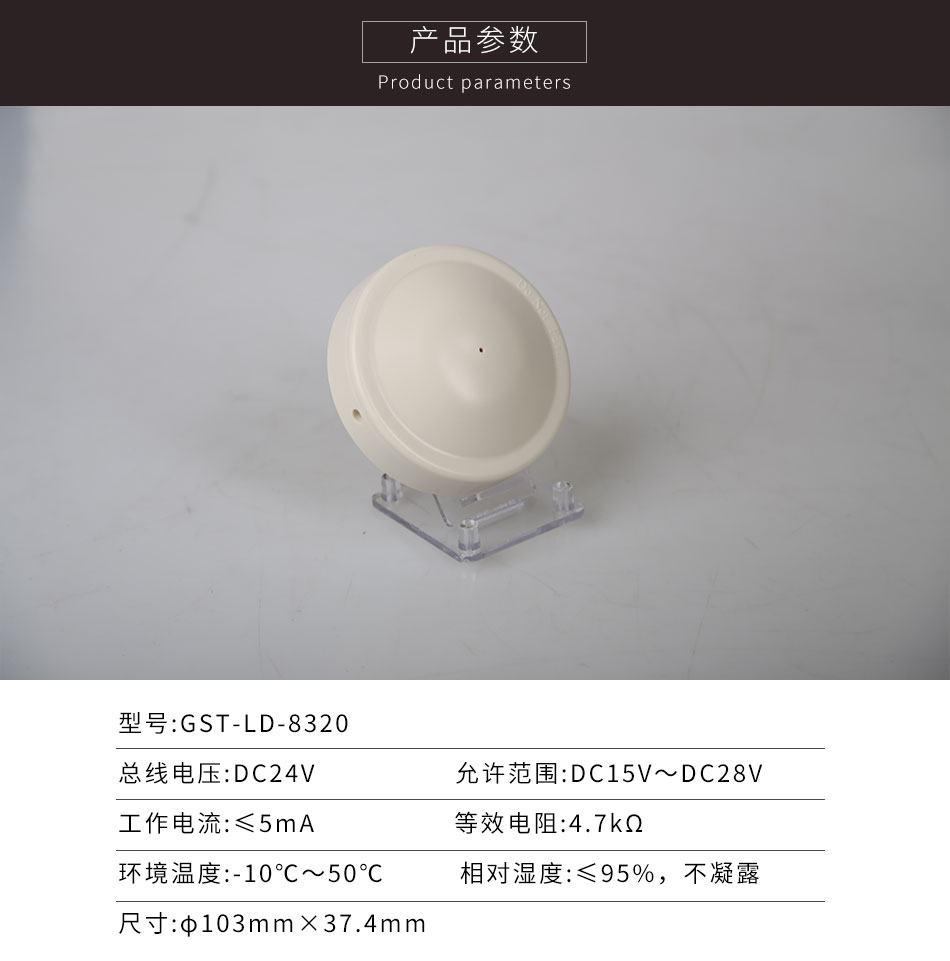

三、GST-LD-8320技术特性：

1.工作电压：
电源总线电压：DC24V    允许范围：DC15V～DC28V
2.工作电流≤5mA
3.等效电阻：4.7kΩ
4.线制：区域二总线，有极性
5.使用环境：
 温    度：-10℃~+50℃
 相对湿度≤95%，不凝露
6.外形尺寸：φ103mm×37.4mm
7.外壳防护等级：IP32
8.壳体材料和颜色：ABS，象牙白
9.重量： 88g
10.安装孔距：60mm
11.执行标准：GB 4717-2005

四、GST-LD-8320结构特征与工作原理：

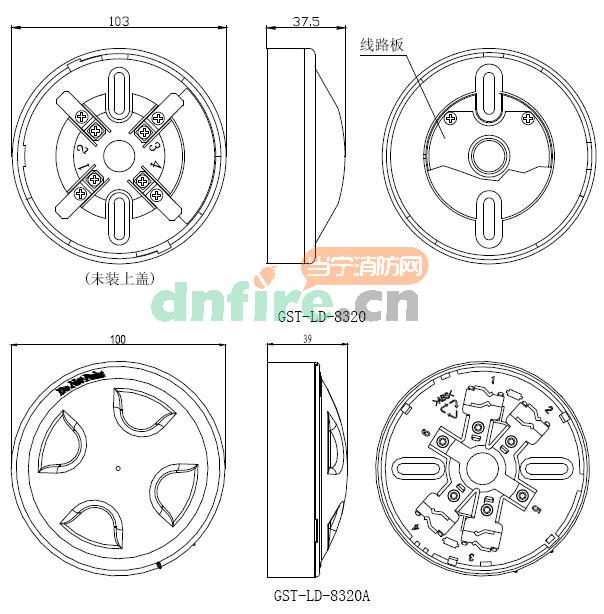

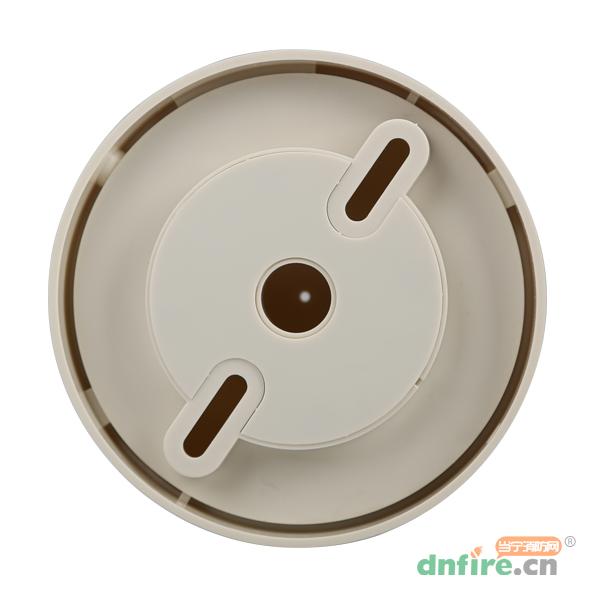

1.  结构特征如下图所示：

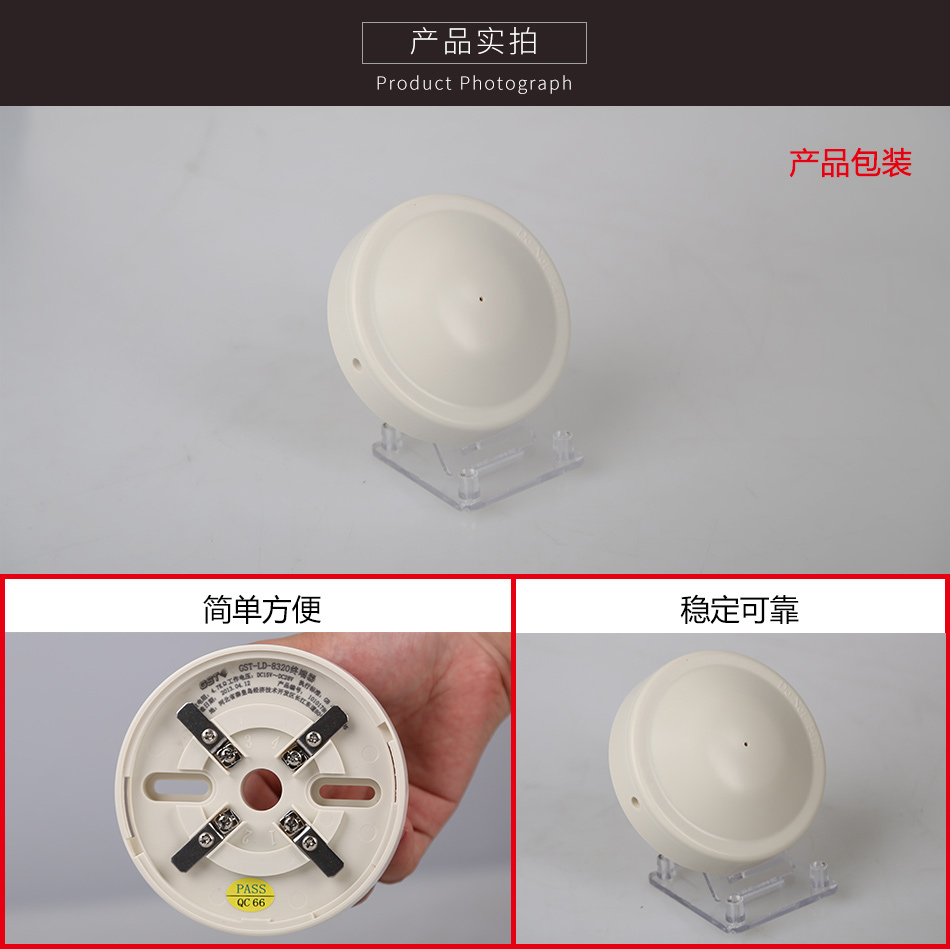

终端器的安装方法与探测器底座的安装方法完全一样，并可作为底座使用，上面可以安装非编码探测器。作为探测器底座使用时，要将区域总线的正极连接到“1”端子上，区域总线的负极连接到“3”端子上。
注：如果不在终端器上安装探测器，此时需将区域总线的正极连接到“2”端子上，区域总线的负极连接到“3”端子上。

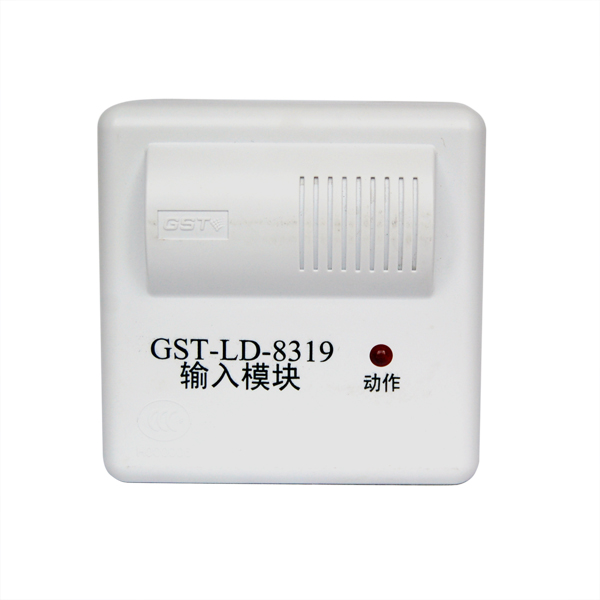

终端器接线详细说明见第一章4.10 节GST-LD-8319 输入模块系统构成示意图。

2.工作原理
终端器安装在多线制火灾报警控制器或编址接口模块构成的区域总线的最末端，当多线制火灾报警控制器或编址接口模块上电正常工作时，终端器作为负载，可以在电源电压上产生正负交替的、周期性的微分脉冲信号，由于编址接口模块中限流电阻的分压作用，使经过滤波后的电源电压降低，此时系统处于正常工作状态；当探测器被取下后，回路内引入了二极管，致使终端器产生的正负交替脉冲变成了单向脉冲，减小了终端器的负载能力，其结果使经过分压、滤波后的电源电压升高，多线制火灾报警控制器或编址接口模块可据此判断故障信号；区域总线短路、断路的判断方法与上述判断方法类似，不再重复。
终端器与多线制火灾报警控制器或编址接口模块配套使用不仅可以维持非编码报警系统的正常工作，还可以实现摘掉探测器报故障（不影响其它现场设备报火警），开路报故障、短路报火警等功能。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	GST-LD-8320
[名称]	终端器
[工作电源]	DC15V～DC28V
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	直径：103mm，高：37.5mm
[防护等级]	IP32
[使用类别]	通用
[别名]	GST-LD-8320终端器
