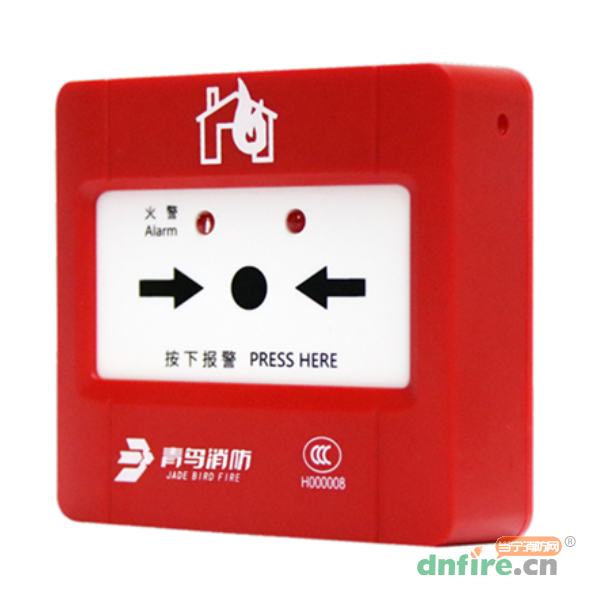

一、J-SAP-JBF5121手动火灾报警按钮概述

　　J-SAP-JBF5121手动火灾报警按钮是青鸟消防开发的一款二总线手报。CPU采用自主研发的朱鹮芯片，具有性能稳定，可靠性高的特点。手动按下操作面板后，即能将现场的火警信号反馈至控制器，从而达到报警的目的，同时可通过联动编程启动声光警报器等联动设备。

二、J-SAP-JBF5121手动火灾报警按钮功能特点

　◎采用自主研发的朱鹮芯片，性能稳定。

　◎采用SMT表面贴装工艺，可靠性高，一致性好。

　◎采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1500m。

　◎电子编码方式，可通过专用电子编码器编址。

　◎具有抢占功能，报警速度最快≤1s。

　◎报警后需要使用配套的专用钥匙进行复位。

　◎采用分体式结构，易于客户安装、施工、维护，薄款设计。

三、J-SAP-JBF5121手动火灾报警按钮技术参数

型号	J-SAP-JBF5121
名称	手动火灾报警按钮
品牌	青鸟消防
工作电压	DC18~28V，调制型控制器提供
监视电流	≤0.3mA（DC24V）
报警电流	≤1mA（DC24V）
确认灯	监视状态红色闪烁，报警状态红色常亮
线制	二线制（无极性）
编址范围	1~200
编码方式	专用电子编码器
最远传输距离	1500m
工作温度	-10℃~+55℃
相对湿度	≤95%（无凝露）
材质颜色	ABS 红色
重量	130g

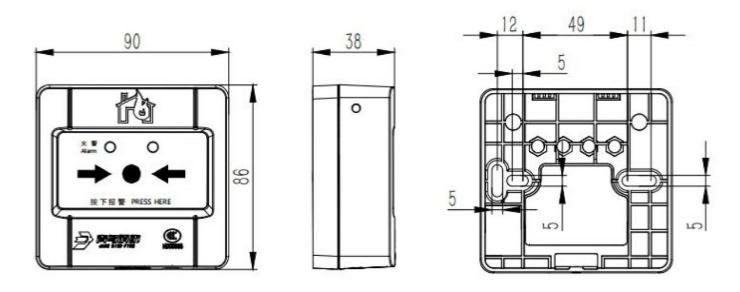

外形尺寸	L90mm×W86mm×H38mm
可配接主机	JBF-11SF系列以及JBF50xx系列控制器

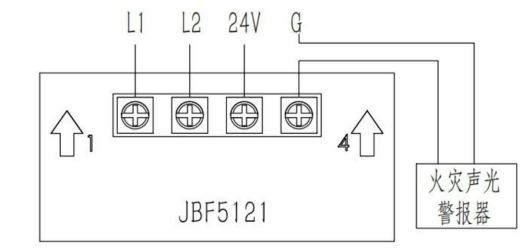

四、J-SAP-JBF5121手动火灾报警按钮接线图

　　L1、L2（端子1、2）：接回路总线，无极性

　　端子3、4正常时为常开触点，手报按下时闭合，可用来控制现场设备，如非编码声光，严禁使用该触点控制大功率设备（要求不超过3W）和强电设备。
