一、JT-TX-JW06图像型火灾探测器概述

　　图像型火灾探测报警系统系列产品是沈阳金威按照国标GB15631-2008《特种火灾探测器》的要求研发的专门针对大空间火灾安全监控的一款高科技产品，属于智能视频监控系统。该系列产品采用本公司新的烟火图像处理技术对现场的烟火信息进行采集、分析和处理，图像探测器无需接触或接近烟雾和火焰，因而不受探测距离（大探测距离可通过调整摄像机及镜头的参数来改变）、高温、易爆、有毒、各种环境背景干扰等条件的限制，具有响应速度快、可视化、智能化、无接触、抗干扰能力强和性价比高等特点。该系统采集到图像也可用于安全监控系统，节省成本，同时可与我公司的其它产品配套使用，组成完备的报警联动一体化控制系统，特别适合消防工程的应用。

二、JT-TX-JW06图像型火灾探测器功能特点

　◎火焰检测

　　可以任意设定防护区域和防护灵敏度，当防护区域内出现火焰时迅速进行报警，并将火焰区域在监控画面中标识出来。

　◎安全监控

　　能够实时提供火灾现场的视频，以便能够快速采取适当的措施。

　◎设备管理

　　系统支持对设备进行搜索、设置、添加和删除。

　◎联动报警灭火功能

　　提供联动报警功能包括：声音、开关量输出（驱动警灯警铃等）、通过CAN总线实现和火灾报警控制的联动，可二次开发实现联动自动灭火系统。

　◎电子地图

　　将摄像机和实际监控平面图结合，以电子地图的形式显示在监控屏幕上，直观显示报警区域。

　◎历史记录存储及查询功能

　　各种报警及操作信息均有详细的记录，可存储任意数量历史数据，并提供完备的数据查询功能。

　◎应用范围广

　　能够对危险场所、爆炸性场所、有毒场所进行探测；

　　探测距离远，特别适用于室外、车场、隧道及室内超大空间。

　◎环境适应性强

　　智能探测算法有效避免了环境光照变化和探测器振动的影响；

　　灵活的分区和灵敏度设置功能使得系统可以适应不同的应用场所。

三、JT-TX-JW06图像型火灾探测器工作原理

　　图像型火灾探测报警系统是在图像型火灾探测器内置彩色和近红外摄像头和高速图像处理板，通过高速图像处理板分析两路摄像头图像中烟火的频谱、结构、纹理等多模态特征，结合自适应背景学习算法分析烟火报警，将报警信号通过RS485通讯方式或继电器输出的方式传输至图像火灾探测视频主机进行烟火报警。图像火灾探测视频主机通过输入输出模块与报警控制主机联机，形成图像型火灾探测报警系统。

四、JT-TX-JW06图像型火灾探测器技术参数

型号	JT-TX-JW06
名称	图像型火灾探测器
品牌	金威
镜头尺寸	6mm
水平视场角	42°
垂直视场角	32°
探测部分电源	电压DC24V，功率12W
监控部分电源	电压AC220V，功率200W
报警输出接口	1路开关量
通信接口	RS485
视频输出	BNC接口标准模拟视频信号
最低照度	0.001LUX
线数	600线
信噪比	＞50db
探测部分尺寸	135mm*100mm*390mm
监控部分尺寸	650mm*930mm*1380mm
安装方式	支架安装
工作温度	-20℃~+55℃
响应时间	＜20s

五、JT-TX-JW06图像型火灾探测器系统配置

系统各部件名称	包含组件名称或功能
图像型火灾探测器	图像型火灾探报警系统的图像探测部分； 彩色和近红外CCD摄像头； 高速图像处理板； 高速图像处理板分析和输出火灾报警信号。

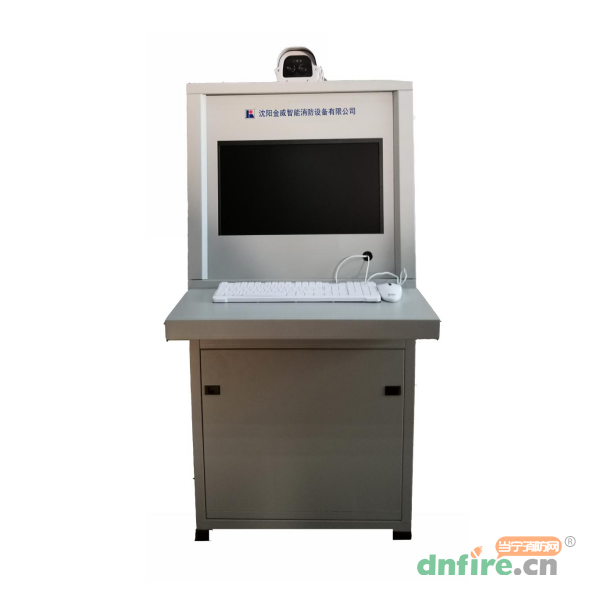

监控主机	图像型火灾探报警系统的视频主机管理部分； 22寸液晶显示器； 工控机； 硬盘录放机； 图像火灾探测视频管理软件； 报警信号开关量板； RS485收发器。

六、JT-TX-JW06图像型火灾探测器适用场所

　该系列产品可广泛应用于隧道、石油化工、仓库、场馆、室外堆场、发电厂、候车（船、机）大厅、购物中心、家具城、机库等场所。

　图像型火灾探测报警系统系列不适应于以下场所：

　　对背景烟雾较多的场所，不适宜进行烟雾报警；

　　存在很强的直射光源，影响图像完整性的场所；

　　光源直接照射能够直接照射到探测器的探测窗口的场所；

　　探测视角内存在阻挡物，影响图像不完整、不清晰的场所；

　　探测器窗口易被酸性气体或其他化学雾剂影响的场所；

　　场景内存在燃烧是正常工作的场所。
