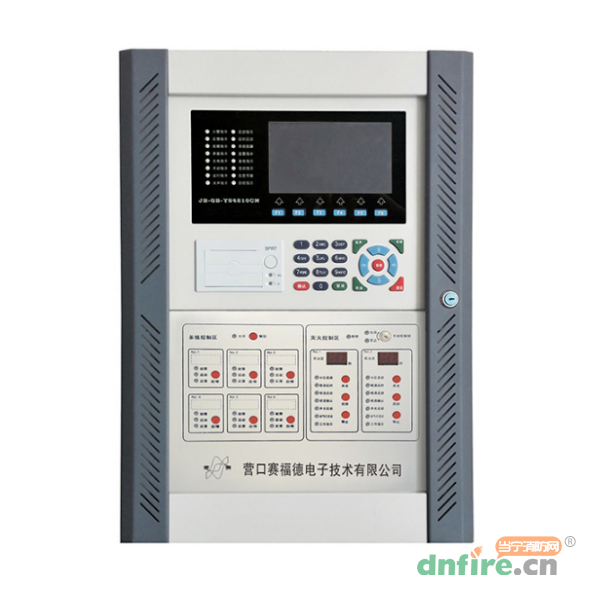

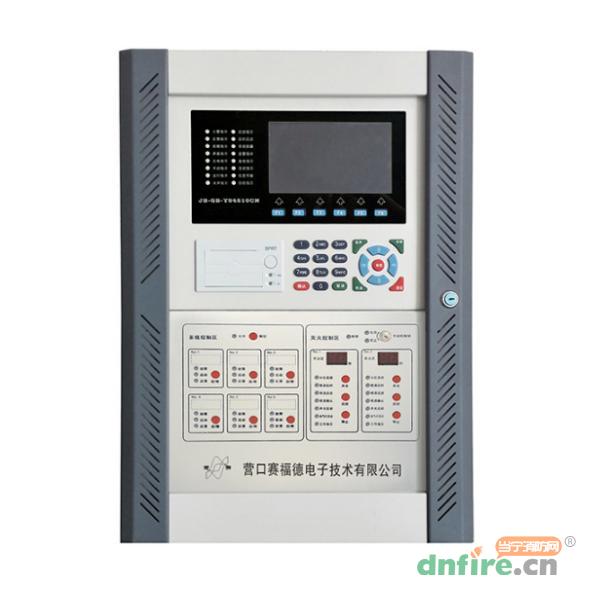

一、JB-QB-YS4810CM气体灭火控制器概述
JB-QB-YS4810CM气体灭火控制器是结合火灾报警控制器、气体灭火控制器两种控制器功能与一体的新型控制器,本控制器同时满足《GB 4717-2005火灾报警控制器》和《GB 16806-2006消防联动系统》两个国家标准,具有两个报警回路、两个灭火回路(区),灭火分区有独立的回路总线和DC24V电源。控制器中具有完善的逻辑编程及逻辑处理功能,可适应所有复杂环境及工程需要。

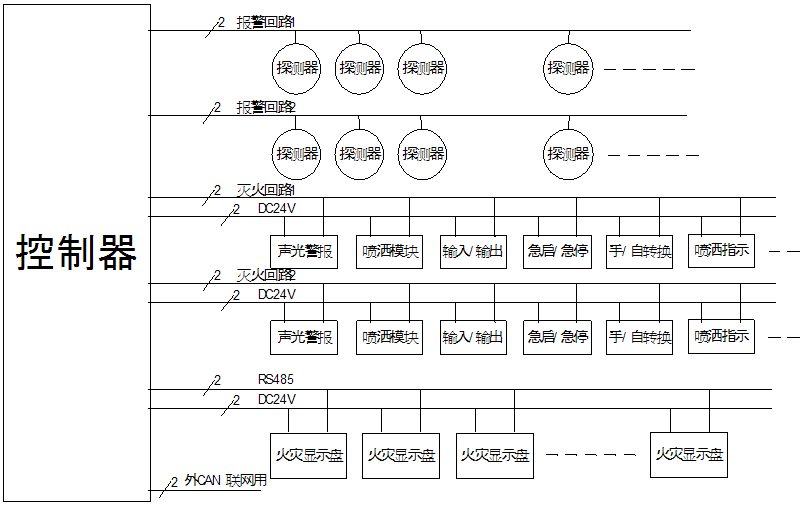

控制器可用于火灾报警及气体自动灭火系统中,融自动探测、自动报警、自动灭火为一体的控制器,控制器可以连接感烟、感温火灾探测器,紧急启停按钮,手/自动转换开关,气体喷洒指示灯,声光警报器等设备,并且通过喷洒模块提供驱动电磁阀的接口,用于启动气体灭火设备。
二、JB-QB-YS4810CM气体灭火控制器容量
1、火灾报警回路,具有两路独立的火灾报警回路,每回路可连接254点回路编码器件。
2、气体灭火回路,具有两路独立的气体灭火回路(区)和DC24V供电电源,每回路可连接100点回路编码器件。
3、可连接60台RS485接口的火灾显示盘、现场消防电源。
三、JB-QB-YS4810CM气体灭火控制器技术参数
型号 |
JB-QB-YS4810CM |
名称 |
气体灭火控制器 |
品牌 |
营赛 赛福德 |
电源电压 |
AC220V%,50±1Hz |
备用电池 |
DC12V/12Ah两节串联 |
功耗 |
≤20W(空载) |
主电保险 |
3A |
备电保险 |
5A |
输出保险 |
3A(报警回路),3A(灭火回路) |
输出电流 |
每个DC24V输出端子最大输出电流为1A,整机不得超过3A |
对外接口 |
回路总线,RS485总线,RS232,外CAN总线 |
本机容量 |
两个报警回路,每回路254点;两个灭火回路,每回路100点 |
多线 |
6组 |
灭火分区 |
2区 |
工作温度 |
0℃~55℃ |
相对湿度 |
<92% |

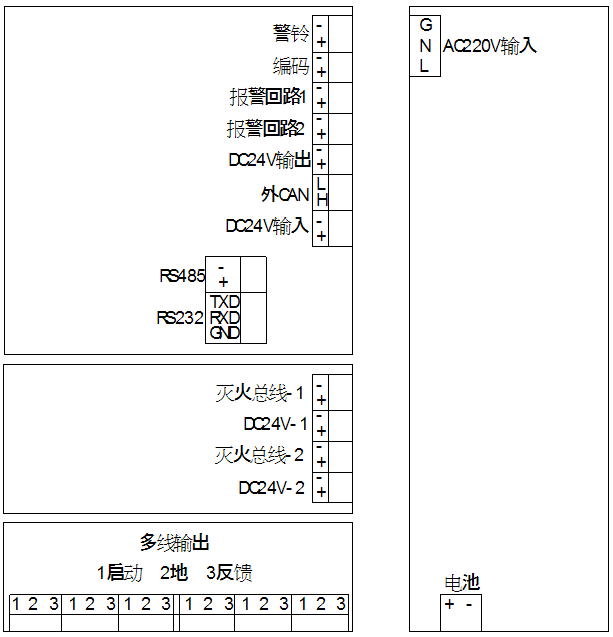

四、JB-QB-YS4810CM气体灭火控制器接线说明
端子说明:
AC220V输入:控制器的主电源输入端子。
电池:控制器的备用电源输入端子,使用两节12V/12Ah免维护铅酸蓄电池串联接入。
RS485:与火灾显示盘和现场消防电源通讯的接口,A对A,B对B连接。
RS232:备用通讯接口。
外CAN:网络通讯的接口,可以与其它报警主机联网,H对H,L对L连接
报警回路1、报警回路2:可连接各类回路器件,每回路最多可连接254点器件,编程时报警回路1对应1回路或1号板1回路,报警回路2对应2回路或1号板2回路。
灭火总线1、灭火总线2:可连接各类回路器件,每回路最多可连接100点器件,编程时灭火总线1对应3回路或2号板1回路,灭火总线2对应4回路或2号板2回路。
警铃:连接非码声光警报器,当控制器有火警时输出DC24V电压。
编码:对器件电子编码、设置器件参数的接口,一次只能接一只器件!
DC24V输出:设备供电端子。
多线输出:共6组多线控制点。
