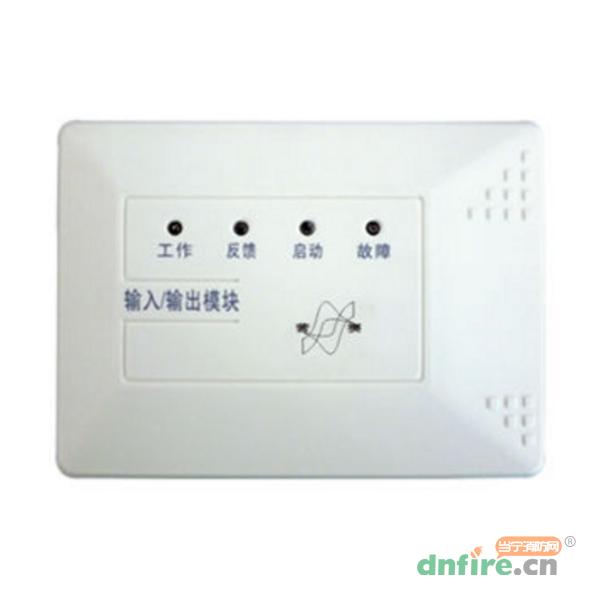

一、XK-YS4216输入输出模块概述

　　XK-YS4216输入/输出模块是挂接在气体灭火控制器总线上，它接收控制器的指令，当控制器发出启动命令时，模块向外部输出一组触点信号，用来控制外部设备的启动与停止，同时将当前状态反馈给控制器。同时具有电子编码功能。

二、XK-YS4216输入输出模块基本功能

　◎当模块处于正常监视状态时，工作灯绿灯闪亮。

　◎当模块接收到主机发送过来的启动命令，则输出动作灯常亮，继电器常开触点吸合。

　◎当气体灭火钢瓶动作后，给出一组无源闭合的触点信号，这一触点信号施加到模块的反馈端，模块输入动作灯闪亮，经模块识别、处理后发送给控制器，在控制器上显示出该消防设备的反馈信息。

　◎模块反馈端和启动输出端都具有线路检测功能。当线路断路时，黄色故障灯闪亮，控制器显示该模块故障。此两种线路检测功能可通过去除模块板上两个短路环来屏蔽。另外，DC24V输入断路或无电时同样要报故障并不可屏蔽。

三、XK-YS4216输入输出模块技术参数

型号	XK-YS4216
名称	输入/输出模块
品牌	营赛 赛福德
总线工作电压	DC18～24V
电源输入	DC24V（无极性）
总线静态电流	≤450μA
线制	4线制
编码范围	1-254
工作环境温度	-10℃～+55℃
相对湿度	≤92%（40℃）
对外输出触点容量	3A 30VDC，3A 250VAC

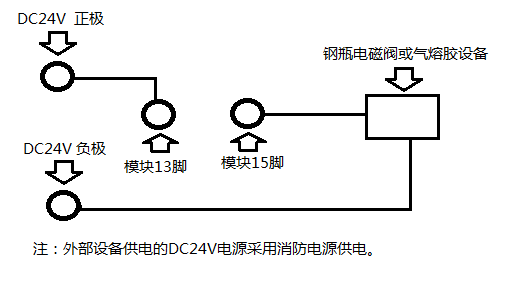

四、XK-YS4216输入输出模块接线说明

　　外部设备供电应由消防电源供电，接线见下图：
