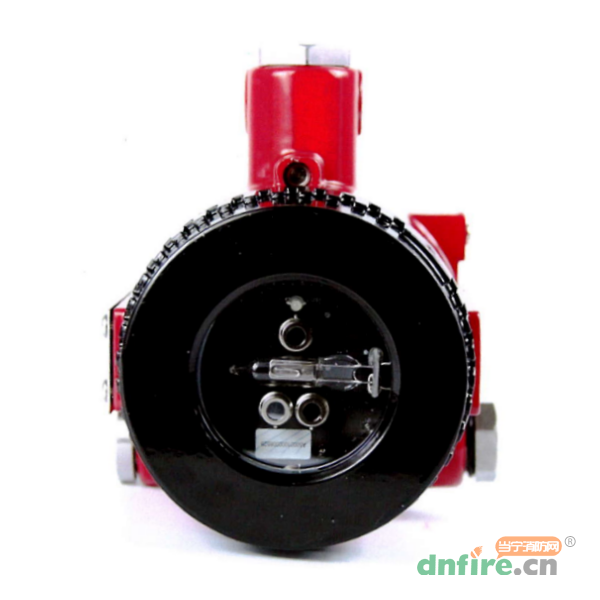

一、JTG-UM-GST9669红紫外复合火焰探测器概述
JTG-UM-GST9669点型红外火焰探测器(三红/单紫)探测视场角可达到100度，红外部分探测视角可达到100度，中心探测距离可以达到60m(正庚烷)。结合专有的探测电路及软件算法，红外检测频率为3.8μm、4.3μm、5.0μm。紫外检测频谱范围在185~260nm，振荡频率在1至12赫兹的火焰辐射能，通过运算处理能力极强的处理器，对传感器采集信号的变化比率和对应关系的进行数据分析和运算处理，只对火焰特征频谱范围内的辐射发出报警，具有非常高的防误报警能力。
JTG-UM-GST9669克服了探测灵敏度与误报警的矛盾，既具有很高的火灾探测灵敏度，又具有传统火焰探测器所不具备的非火灾干扰源识别能力。
波段：3.8μm、4.3μm、5.0μm、185-260nm
二、JTG-UM-GST9669红紫外复合火焰探测器特点
支持多种通信方式，灵活易用
独立模式：火警和故障两路继电器输出
总线模式：总线实现火警、故障及一键复位
探测器用铸铝制成，适合在最恶劣的环境下安装使用
对应用场景具有很好的普适性
可以尽早探测到较小的火情
良好的探测分区能力
火焰探测性能和错误报警抑制的最佳组合
可靠的故障诊断、可靠的污染监测
适用于常见的重工业应用
具备极强的抗电磁干扰能力
传感器自动光学检查校准
最高灵敏度设置可提供快速报警，响应时间≤30s
探测距离远，保护范围广，对正庚烷的探测距离可达60米
三、JTG-UM-GST9669红紫外复合火焰探测器参数
| 工作电压 |
18VDC to 30VDC |
| 监视电流 |
<25mA@24VDC |
| 报警电流 |
<35mA@24VDC |
| 信号输出 |
报警继电器 (常开触点)、故障继电器 (常闭触点)、总线 |
| 视觉范围 |
≤100° |
| 探测最大距离 |
60 米 (中轴方向，0.3*0.3m 正庚烷) |
| 报警时间 |
<30S (中轴方向，0.3*0.3m 汽油火) |
| 工作温度 |
-20℃ ~ 60℃ |
| 工作湿度 |
0 ~ 95% RH |
| 电气接口 |
M20X1.5 (内螺纹) 接口，其他接口转接头选配 |
| 防爆标志 |
Ex d II C T6 Gb/Ex tD A21 T80°C |
| 防护等级 |
IP67 |
| 外壳材料 |
铸铝 |
| 安装方式 |
壁装或吊装 |

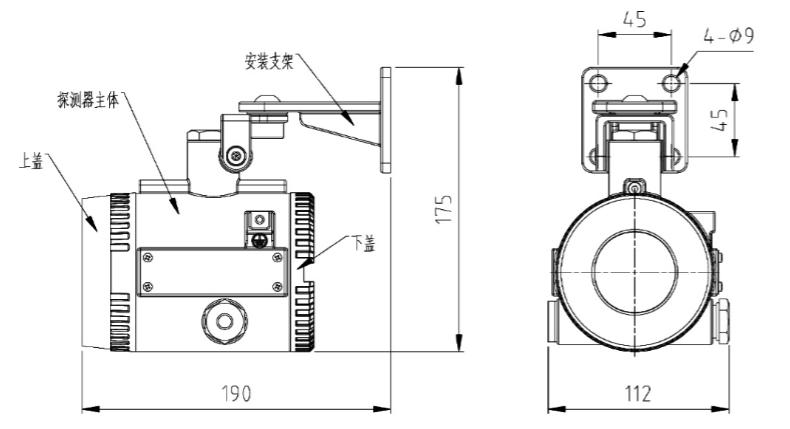

四、JTG-UM-GST9669红紫外复合火焰探测器外形尺寸
五、JTG-UM-GST9669红紫外复合火焰探测器安装接线说明
端子1、2：FR-C、FR-NO为火警继电器的无源常开触点输出负载，能力3A/30VDC。
端子3、4：U1、U2为24V直流供电电源接入端子，不分极性，功率小于1.5W。
端子5、6：D+、D-2总线(无极性)。
端子7、8：FL-C、FL-NC为故障继电器的无源常闭触点输出，负载能力3A/30VDC。
布线要求：所有信号线均采用Rvs-2x1.5mm线，信号电缆要走单独缆架与动力电缆隔开。
