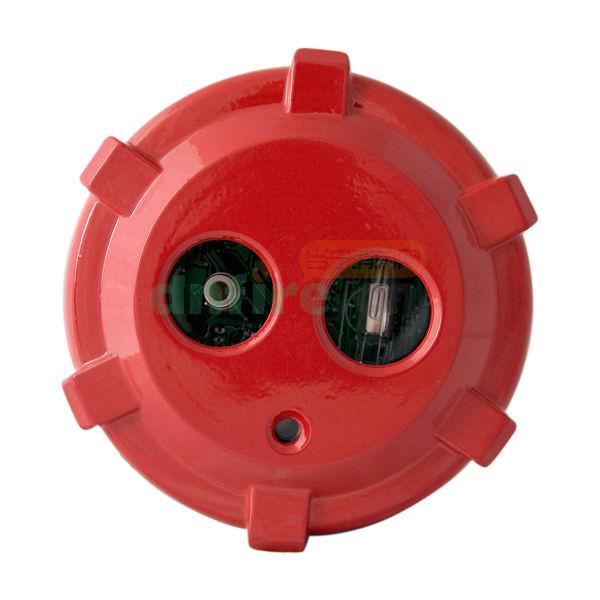

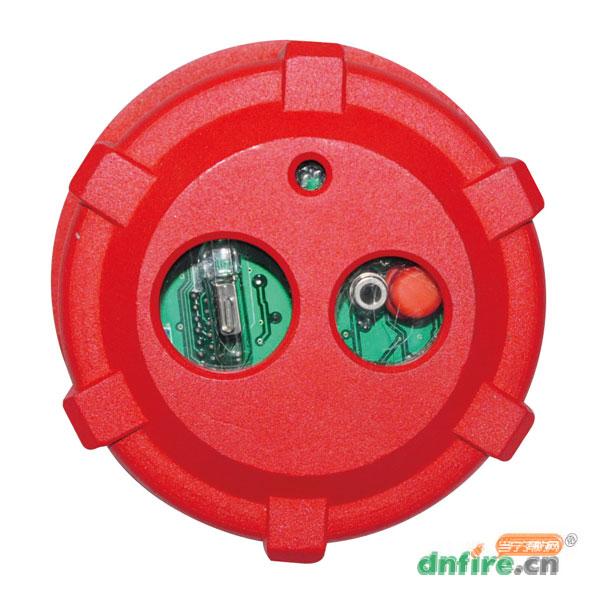

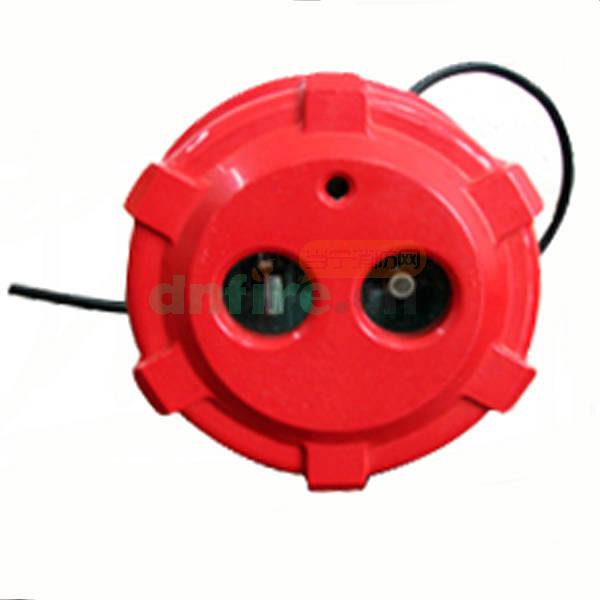

一、JTGB-UH-YC 102/IR1隔爆型红紫外复合火焰探测器产品概述
JTGB-UH-YC 102/IR1防爆红紫外复合火焰探测器是属于智能型火灾探测设备，它运用了先进的多红外传感技术(MIR)和复合探测技术，采用双通道火焰传感器设计，其中一个通道使用对太阳光不敏感的紫外火焰传感器，另外一个通道使用工作在特定的火焰辐射中心频段的红外传感器，作为火焰监测的确认传感器。通过两传感器的双重探测，可以最大限度地提高探测的可靠性。
JTGB-UH-YC 102/IR1探测器能够对日光、闪电、电焊、人工光源、环境(人等)、热辐射、电磁干扰、机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。本探测器采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。
JTGB-UH-YC 102/IR1探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
二、JTGB-UH-YC 102/IR1红紫外复合火焰探测器技术参数
| 工作电压 |
DC20V～28V(标称值DC24V) |
工作电流 |
≤90mA(24VDC) |
| 最快响应时间 |
500ms |
保护角度 |
≤90° |
| 外壳 |
铸铝 |
防护等级 |
IP66 |
| 防爆标志 |
ExdⅡCT6 |
安装方式 |
壁装或吊装 |
| 环境温度 |
-40～+80℃ |
相对湿度 |
≤95﹪RH(40+2℃) |
| 执行标准 |
GB15631-2008GB12791-2006 |
| 信号输出 |
继电器无源点、0-20mA、总线输出 |
| 最大探测距离 |
25m条件：1100C㎡(33㎝×33㎝)，高为5㎝的正庚烷火 |
| 电缆引入装置接口 |
标配：G3/4’’内螺纹 |
三、JTGB-UH-YC 102/IR1红紫外复合火焰探测器外形尺寸图

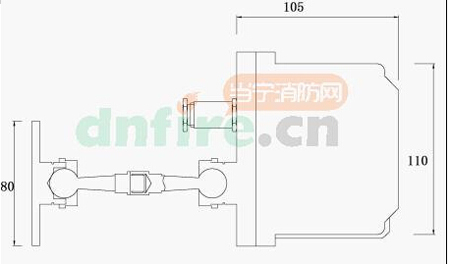

JTGB-UH-YC 102/IR1红紫外复合火焰探测器外形尺寸图
●外部接线及注意事项
所有信号线和电源线宜采用截面积大于1.0mm2的导线，并严格按规范要求进行布线，其中探测器外壳应良好接地。探测器接线定义见下表：
| 编号 |
接线标示 |
电路特征 |
描述 |
| 1 |
红 |
+24V |
供电电源 |
| 2 |
黑 |
GND |
| 3 |
－ |
CANH |
总线输出 |
| 4 |
－ |
CANL |
| 5 |
黄 |
无源点负端 |
继电器故障输出 |
| 6 |
白 |
无源点正端 |
| 7 |
棕(绿) |
无源点负端 |
继电器火警输出 |
| 8 |
蓝 |
无源点正端 |
| 9 |
－ |
0～20mA负端 |
电流输出 |
| 10 |
－ |
0～20mA正端 |
| 0～20mA电流输出定义 |
0mA |
设备故障状态 |
| 5mA(10%) |
正常监视状态 |
| 15mA(10%) |
火警输出状态 |
注：无源点输出和标准电流输出一般不同时使用，用户可以拆开探测器前盖后根据需要在端子上相应接出。一般是：棕(绿)线接0～20mA负端，蓝线接0～20mA正端。
●内部接线及注意事项
○端子图

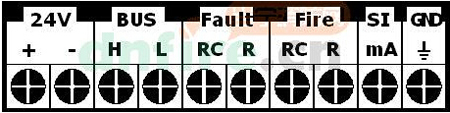

JTGB-UH-YC 102/IR1红紫外复合火焰探测器端子图
○端子说明
+24V：接DC24+
-24V：接DC24-
BUSH：接总线高
BUSL：接总线低
Fault：故障继电器输出，故障发生时常闭触点断开，触点1.0A30VDC，0.5A125VAC；
Fire：火警继电器输出，火警发生时常开触点闭合，触点1.0A30VDC，0.5A125VAC；
SI：标准信号0～20mA输出，0mA：设备故障状态；5mA(10%)：正常监视状态；15mA(10%)：火警输出状态
GND：接地
