一、JB-QB-TX3002M家用火灾报警控制器概述

　　TX3002M家用火灾报警控制器执行国家标准GB 22370-2008《家用火灾安全系统》。是泰和安为适应民用建筑消防工程需要而推出的新一代家用火灾报警控制器。

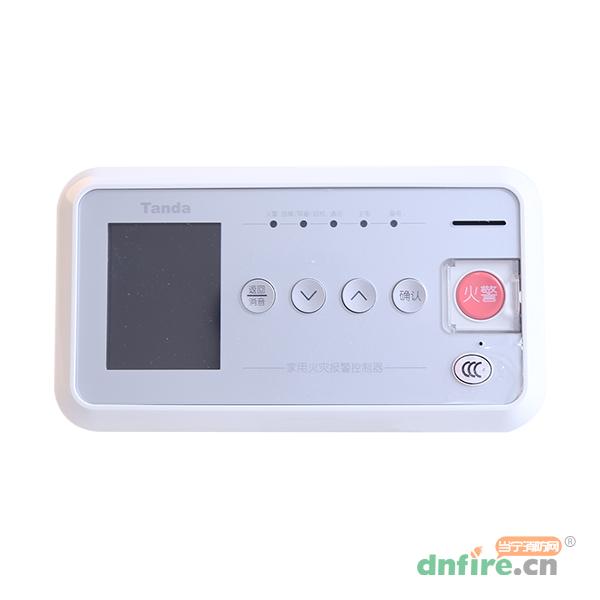

　　TX3002M家用火灾报警控制器采用壁挂式安装结构，具有体积小、功能强、可靠性高、安装使用方便等特点。

　　可直接与泰和安的火灾报警控制器进行联网。系统采用彩色液晶屏显示，通过面板按键进行操作。

二、JB-QB-TX3002M家用火灾报警控制器功能特点

　◎同时具备二总线和无线通讯功能

　　控制器同时具有两个通讯回路，一回路为二总线通讯回路，二回路为无线通讯回路。有线回路支持16个前端设备、无线回路支持32个前端设备，最大可支持48个前端设备。可连接我司点型家用感烟、感温火灾探测器等设备。可以根据现场环境的需求进行配置，满足用户的不同需求。

　◎具有火警电话拨号功能

　　控制器具有火警无线电话自动拨号功能。火警发生后，控制器可根据保存的紧急联系人信息自动拨号，及时通知使用人员火情，降低损失。

　　注：如需使用控制器的电话拨号功能，需在控制器指定位置插入功能正常的手机电话SIM卡。

　◎具备GPRS无线数据传输功能

　　控制器具备GPRS功能，可通过移动通讯网络进行远程数据传输，也可通过远程监控平台或手机监控APP等工具对控制器进行远程监控、操作等。

　◎窗口化、汉字菜单式操作界面

　　控制器采用窗口化菜单式命令，汉字菜单明白易懂、方便直观，通过简单的操作即可实现系统提供的多种功能。控制器的按键操作设计既方便又可靠：分为返回/消音、下翻“∨”、上翻“∧”、确认/菜单、火警。

三、JB-QB-TX3002M家用火灾报警控制器技术参数

型号	JB-QB-TX3002M
名称	家用火灾报警控制器
品牌	泰和安
电源	直流电源：DC24V（18V~28V）
监视电流	小于100m A
动作电流	小于200mA
容量回路数	1个无线回路和1个总线回路；无线回路的部件数:32点；总线回路的部件数:16点
显示器	2.8寸TFT液晶屏（320×240图形点阵）
使用环境温度	0℃～+40℃
相对湿度	≤95%，不凝露

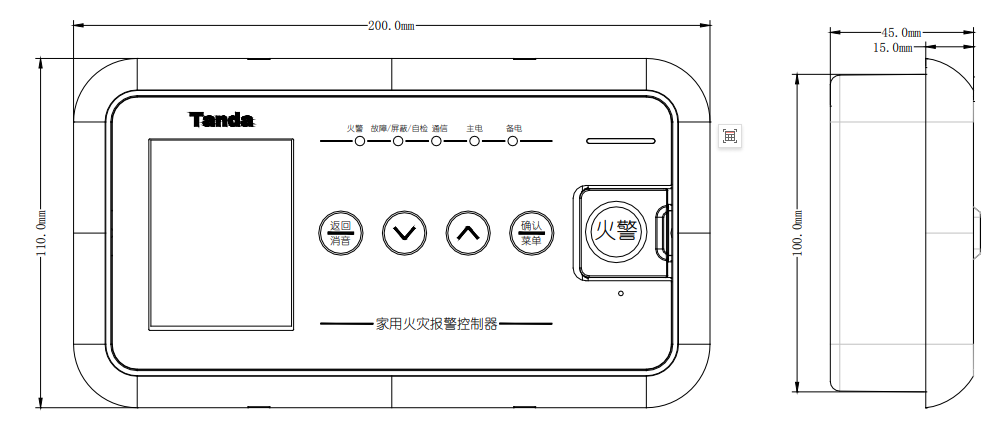

外形尺寸	(长×宽×高)200mm×110mm×45mm

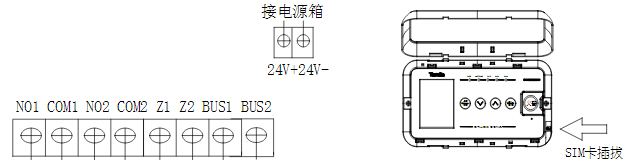

四、JB-QB-TX3002M家用火灾报警控制器端子接线示意图

　　①NO1/COM1、NO2/COM2:二路继电器常开输出接口；

　　②Z1、Z2：二总线端子；

　　③BUS1、BUS2：BUS通讯接口端子；

　　④电源接线24V+、24V-：主机电源输入端子，直流24V；

　　⑤SIM卡接口：外插SIM卡接口（需打开装饰盖）。
