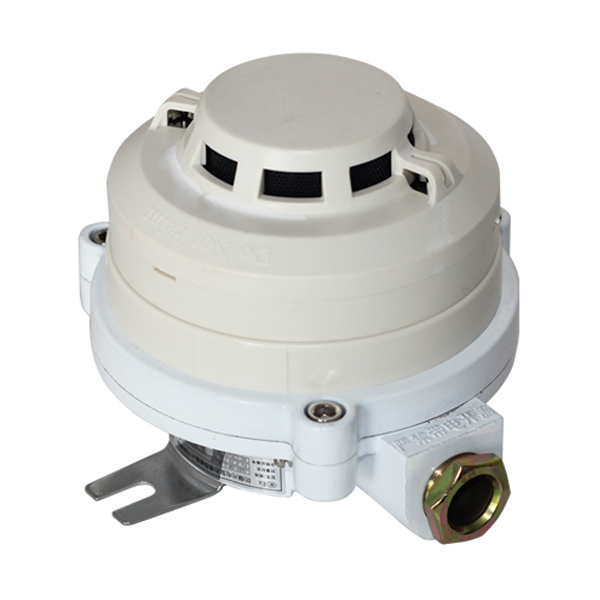

一、JDXT-Y-1防爆点型感烟火灾探测器概述
JDXT-Y-1型防爆感烟火灾探测器是非编码开关型（继电器输出）探测器，可以和国内外任何厂家的火灾报警控制器配套使用。
当现场烟雾浓度超过设定的阈值时，探测器指示灯常亮，向控制器发出报警信号。只有在系统复位或短暂掉电且又重新上电后，指示灯才恢复闪烁（巡检）状态。
JDXT-Y-1防爆点型感烟火灾探测器符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2--2000《爆炸性气体环境用电气设备第2部分：隔爆型”d”》及GB3836.4--2000《爆炸性气体环境用电气设备第4部分：本安型”i”》的标准要求。适用于石油、化工、军工、冶金、制药等行业中含有易燃易爆混合气体的场所。经国家指定的检验单位检验合格，取得了国家级防爆合格证书。
二、JDXT-Y-1防爆点型感烟火灾探测器特点
JDXT-Y-1防爆点型感烟火灾探测器采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。
JDXT-Y-1探测器已配接了JDAS型安全栅。安全栅采用电阻性、晶体管双重化电子开关电路，启控速度快，并可自动复原。

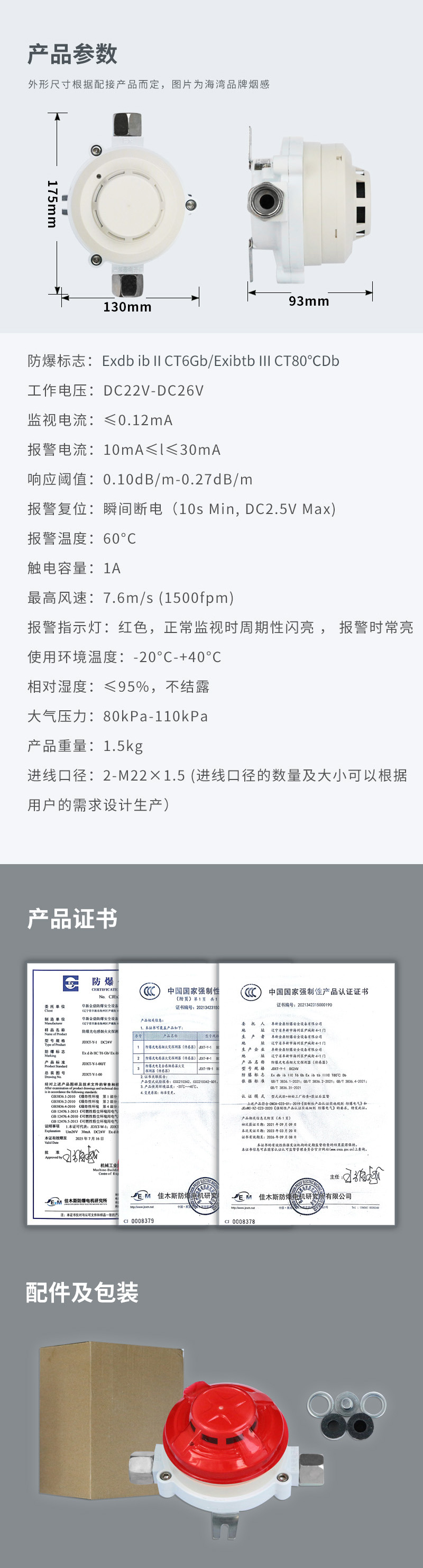

三、JDXT-Y-1技术特性
| 防爆形式 |
本安-隔爆复合型 |
| 防爆标志 |
Ex dbⅡCT6 Gb，Ex ib ⅢCT80℃ Db |
| 环境温度 |
-10℃~+55℃ |
| 相对湿度 |
≤95%（不凝露） |
| 大气压力 |
80~110KPa |
| 工作电压 |
DC24V±4V |
| 静态电流 |
≤120uA |
| 报警电流 |
10mA≤I≤30mA |
| 响应阈值 |
0.10dB/m~0.27dB/m |
| 报警复位 |
瞬间断电 |
| 上电时间 |
≤10s |
| 最高风速 |
7.6m/s（1500fpm） |
| 报警确认灯 |
红色，正常监视时周期性闪亮，报警时常亮。 |
| 安全栅参数 |
Ui=28VDC；Ii=60mA |
| 保护面积 |
当空间高度为6m~12m，一个探测器的保护面积，对一般保护现场而言为80㎡。
空间高度为6m以下时，保护面积为60㎡。
|
| 外形尺寸 |
170×120×93mm |
| 安装尺寸 |
104mm |
| 重量 |
1.55kg |
四、JDXT-Y-1结构特征及工作原理

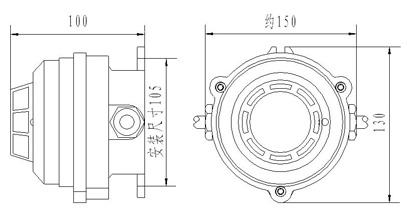

1.探测器外形示意图如图1所示。
图1 探测器外形示意图
2.工作原理
探测器采用红外线散射原理探测火灾，电路主要有红外线发射部分和接收部分组成，发射管与接收管置于光学暗室中，光学暗室可屏蔽外界杂散光干扰，但不影响烟尘进入。在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用间歇方式工作，可提高发射管使用寿命。
报警输出信号采用开关量（继电器无源触点）方式，可以和国内外任何厂家的火灾报警控制器配套使用。
