一、JDHW（反射型）防爆红外光束感烟探测器概述

　　JDHW（反射型）防爆红外光束感烟火灾探测器(以下简称探测器)为非编码型反射式线型红外光束感烟探测器。该探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

　　探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试及对外界环境参数变化的补偿、火警的判断和故障的判断，并通过指示灯和信号输出端子给出状态指示。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。

　　本产品符合GB3836.1-2000《爆炸性气体环境用电器设备 第一部分通用要求》及GB3836.1-2000《爆炸性气体环境用电器设备 第二部分隔爆型“d”》的标准。适用于易燃易爆场所中火灾初级阶段有烟雾发生的大面积、高举架、长距离等场所的火灾监测。经国家指定的检验机构检验合格，取得了国家级防爆合格证书。

二、JDHW（反射型）防爆红外光束探测器特点

　　1．工作电压范围宽、保护面积大；

　　2．探测器将发射部分、接收部分合二为一，安装简单；

　　3．内置微处理器，智能化火警、故障判断；

　　4．具有自动校准功能．可以由单人在短时间内完成调试；

　　5．具有自诊断功能，可以监测探测器的内部故障；

　　6．具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；

　　7．具有火警、故障无源输出触点；

　　8．可现场设置两个级别的灵敏度；

　　9．探测光路设计巧妙，抗干扰性能强；

　　10．采用SMT工艺；

　　11．外观美观大方。

三、JDHW（反射型）结构特征：

防爆标志	ExdⅡBT6
温度范围	-20℃～50℃
湿度范围	小于95%RH
大气压力	80～110Kpa
电源电压	DCl5V--DC28V
电源电流	调试电流≤20mA 监视电流≤12mA 报警电流~22mA
火警、故障触点输出	火警继电器：触点容量28V／2A，正常时常开，火警状态下闭合 故障继电器：触点容量28V／2A，正常时常开，故障状态下闭合
调节角度	-6度--+6度
光路定向相依性角度	±0.5度
灵敏度等级	一级灵敏度：灵敏度最高 二级灵敏度：灵敏度最低
探测器的状态指示	调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。正常监视状态：红色指示灯周期性闪烁。 火警状态：红色指示灯常亮，黄色指示灯熄灭。需重新上电清除火警。 故障状态：黄色指示灯常亮。如果故障恢复，探测器的故障信号由探测器自动消除。
光路被全部遮挡	探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并点亮红色指示灯，熄灭黄色指示灯。 注意：此种情况并不代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需重新上电清除。
使用环境	温度：—10℃--+50℃ 相对湿度≤95％，不凝露
保护面积	探测器最大保护面积为14x100=1400m2，最大宽度为14m
光路长度	8m--100m
外形尺寸	260×160×130mm
安装尺寸	185×140mm
壳体材料	铝合金
颜色	红色
重量	3.7Kg

四、JDHW（反射型）结构特征

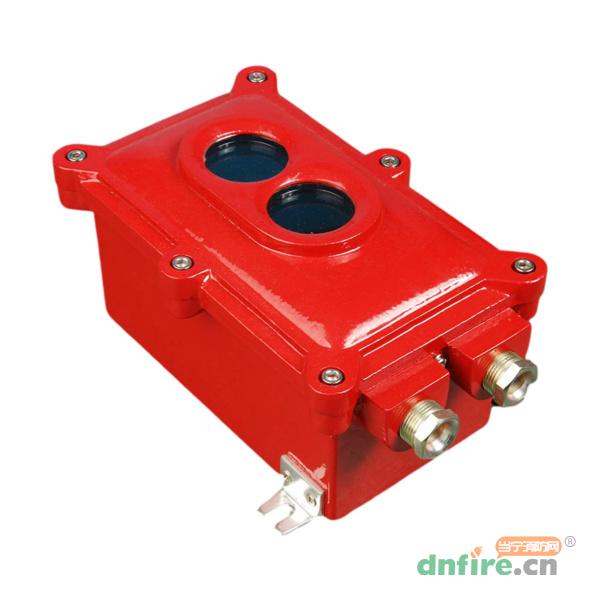

　　防爆红外光束感烟火灾探测器外形实体图如图1所示。

图1 　防爆红外光束感烟火灾探测器外形图

五、JDHW（反射型）安装与布线

　　警告：安装之前，请切断回路的电源并确认全部底座已安装牢靠。

　　电缆选用：钢管布线、电缆布线

　　接线方式：六线制

　　接线端子示意图：

K22    K21    K12    K11  D2  D1

　　K22、K21为故障无源输出触点；K12、K11为火警无源输出触点；D2、D1为DC24V电源（无极性）

　　电缆选用：连接K11、K12、K21、K22的信号线采用截面积S≥1.0mm²通用电缆

　　电源线D1、D2采用截面积S≥1.5mm²通用电缆

　　电缆引入：ⅡB级采用封口螺帽压紧密封圈结构

　　ⅡC级采用密封填料函结构
