一、JB-QGZL-GK603产品简介：

　　1.GK603火灾报警控制器按国标GB16806-1997设计。
2.2个总线回路，现场设备为G6系列，共254点；带6个多线联动控制区。
3.具备CAN总线联网功能，可与本公司其它控制器组成报警网络。
4.具备离线编程功能，可连接计算机为控制器编程。
5.具备CRT功能，可用计算机显示现场信息并控制控制器。
6.具备RS485通讯功能，可同火灾显示盘、设备操作盘、灭火控制盘进行通讯。

二、JB-QGZL-GK603技术规格：

　　1.采用192×64点阵液晶显示，可同屏显示4行12列汉字信息。
2.微型热敏打印机实现事件实时打印功能(选配)。
3.通过CAN总线接口板，本控制器可与其它控制器联网(选配)。
4.通过RS232接口板，本控制器可与计算机连接进行离线编程和CRT显示(选配)。
5.可以现场编辑总线设备的区、层、状态、类型、安装位置等信息。
6.256条事件记录，记录控制器运行中的各种事件，可随时查阅。
7.可以现场编辑联动公式。
8.2个总线回路，可连接254个现场器件。
9.一个RS485通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘。
10.可以管理6个多线联动控制区，每个区通过多线方式连接现场启动线和回答线，现场启动线具备短路和断路监视功能，启动线最大输出电流3A。
11.多线联动控制面板上有6组启动键、6组停止键和6组请求、启动、回答、故障指示灯，分别对应6个多线联动控制区，可以直接启动或停止控制区设备。
12.可对外提供24V输出，最大电流3A。
13.1组火警继电器，有火警信息时，火警继电器动作。
14.1组故障继电器，有故障信息时，故障继电器动作。

三、JB-QGZL-GK603技术指标：

　　1.主电：AC178V～AC242V。
2.备电：DC24V，4Ah。
3.监视状态功耗：＜20W。
4.环境温度：0～40℃。
5.相对湿度：≤95％（40℃）。
6.重量：15Kg。
7.尺寸：柜式486(宽)×310(高)×160(深)mm³

四、JB-QGZL-GK603原理和结构：

　　1.工作原理
1）控制器采用PHILIPS 80C552微处理器为控制核心。
2）配有EEPROM存储器，实时时钟，液晶显示器等器件。
3）通过数据采集、分析、处理过程，实现对总线器件、多线联动控制器件和485总线器件等的监视和控制。
4）可实现自动火警探测，启动灭火设备，并可通过键盘实现人工操作和控制。
2.控制器结构
本控制器分为为壁挂式和柜式结构。

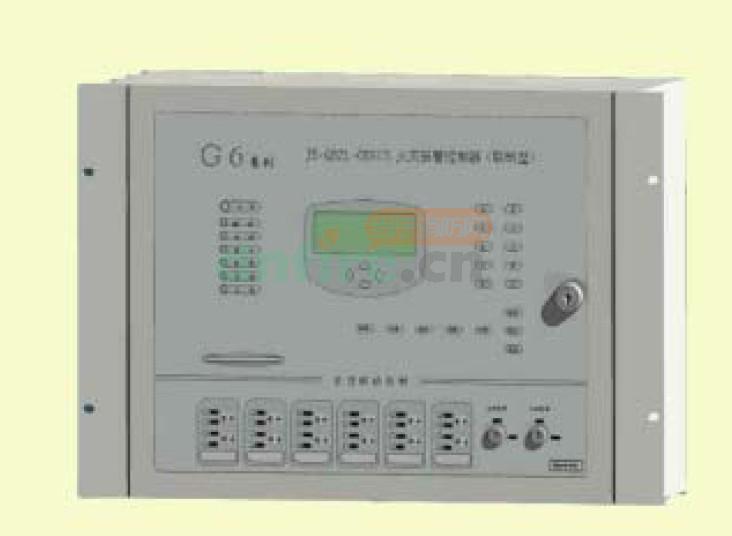

1.柜式控制器外形图

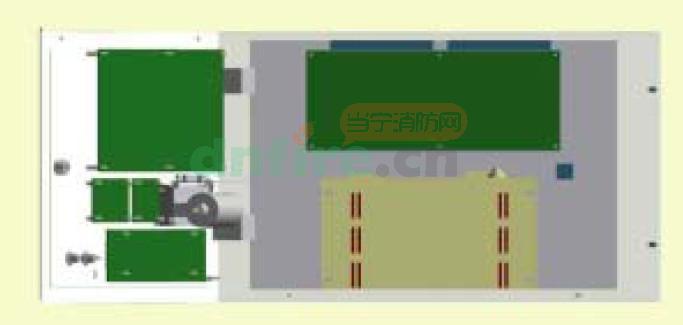

　　2.柜式控制器内部结构图

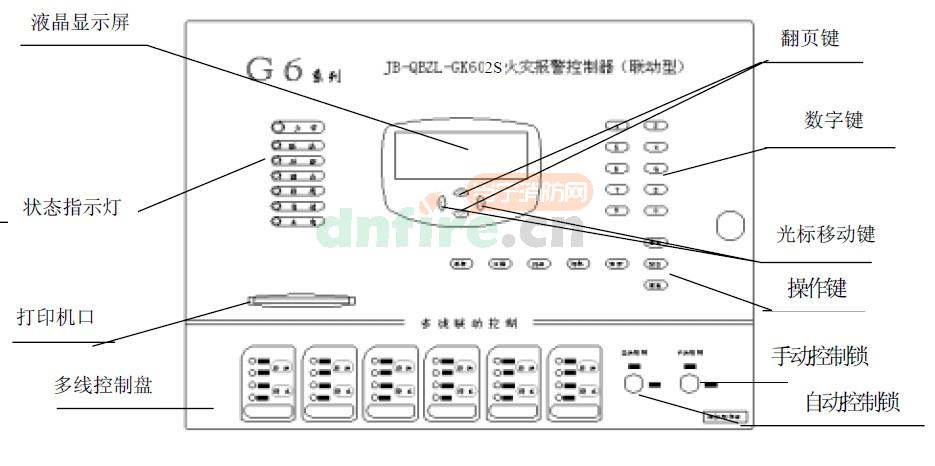

　　3.柜式控制器面板图
