一、GST-LD-8317H气体释放警报器概述

　　GST-LD-8317H气体释放警报器是气体灭火系统的配套产品，通常安装在被保护场所的入口处。当气体喷洒后，气体灭火控制器将启动警报器发出灯光指示，提醒人员注意并采取相应的措施。本警报器为编码型，可与海湾气体灭火控制器配套使用。

二、GST-LD-8317H气体释放警报器特点

　　与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力；

　　地址码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。

三、GST-LD-8317H气体释放警报器参数

型号	GST-LD-8317H
名称	气体释放警报器
品牌	海湾
工作电压	总线电压：DC24V；允许范围：16V～28V
总线监视电流	≤1mA
总线动作电流	≤15mA
闪光频率	1.0Hz~2.0Hz
编码方式	电子编码方式：1~242
线制	与控制器采用二线连接，白色电缆线接总线，无极性
使用环境温度	-10℃～+50℃
相对湿度	≤95%，不凝露
使用场所	室内
外形尺寸	348mm×159mm×24mm
外壳防护等级	IP42
壳体材料和颜色	阻燃ABS乳白色
重量	约680g
安装孔距	260mm

四、GST-LD-8317H气体释放警报器编码操作

　　编码操作：可利用本公司生产的电子编码器进行现场编码，编码时将编码器与警报器的总线端子Z1、Z2连接，在待机状态，输入警报器的地址编码（编码范围要求不同气体灭火主机可能不一样），按下“编码”键，编码成功后显示“P”，错误显示“E”，按“清除”键回到待机状态。

五、GST-LD-8317H气体释放警报器结构特征、安装及布线

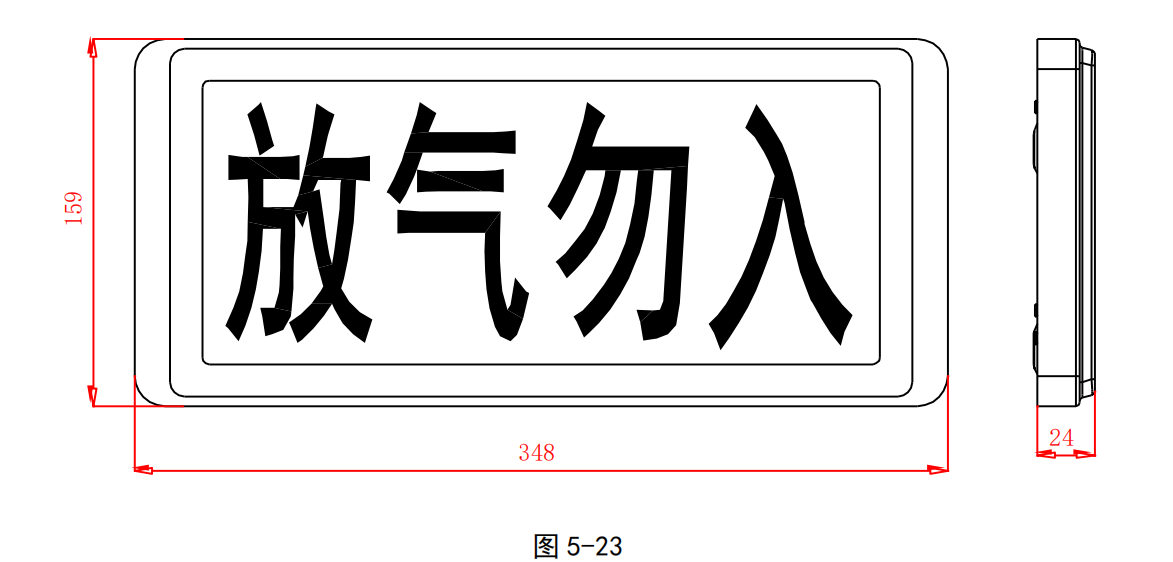

      警报器外形示意图如图 5-23 所示（单位：mm）



　　安装前应首先检查警报器外壳是否完好无损，标识是否齐全。

　　警报器壁挂方式：先安装两只M6×60膨胀螺栓，安装孔距为260mm(参见图5-24)，再将警报器接好线，调节好膨胀螺栓的高度，将警报器紧挂在墙上。

　　警报器端子说明：

　　Z1、Z2：白色电缆线，接控制器两总线，无极性。

　　布线要求：Z1、Z2，宜选用截面积≥1.0mm2的耐火RVS双绞线。

六、GST-LD-8317H气体释放警报器接线说明

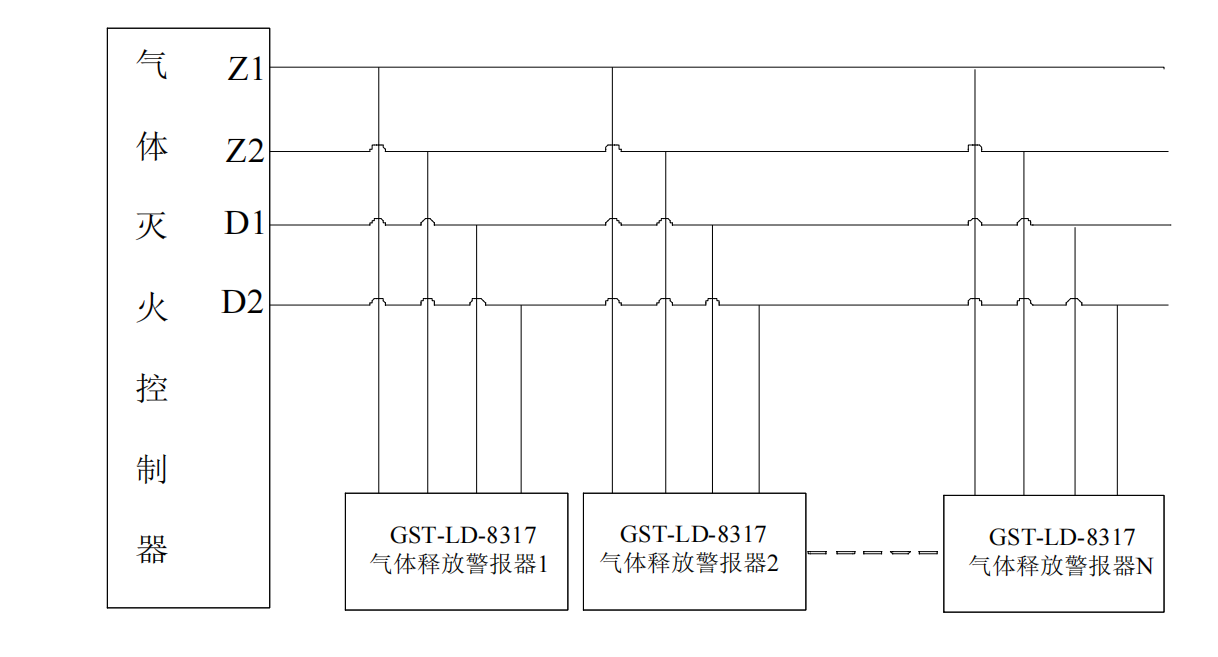

　　警报器与控制器的总线DC24V相连，实现气体释放显示功能。具体连接方法如下图：
