特别提醒：TX3310放气指示灯现已停产，现用TX3315代替。

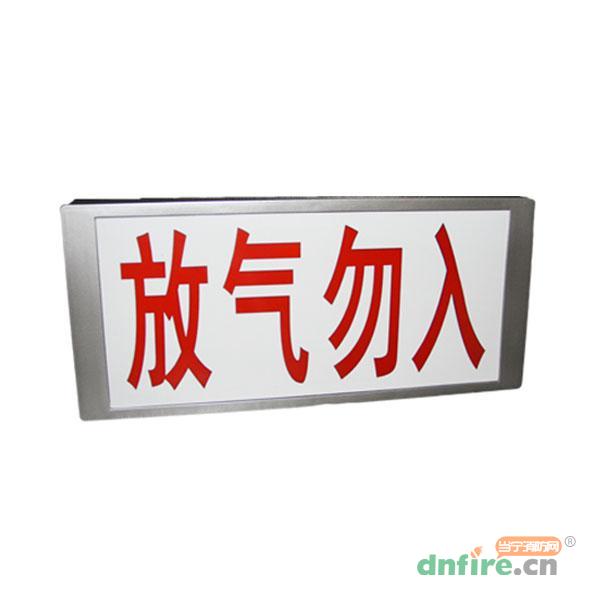

一、TX3310放气指示灯产品概述

　　TX3310放气指示灯是一种安装在气体灭火控制系统现场的光报警设备。放气指示灯启动后发出“放气勿入”气体喷洒灯光指示。本产品结构美观大方，安装接线方便牢靠，适用于宾馆、饭店、机
房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气适度大的环境恶劣场所等。

二、TX3310产品特点

　　1.显示醒目、寿命长、功耗低。

　　2.电子编码方式，用电子手持编码器直接编址，工程调试简便可靠。

三、TX3310技术特性

工作电压	总线电压：DC24V 允许范围：15V～28V（脉动） 联动电压：DC24V 允许范围：DC21V～DC25V
工作电流	总线监视电流≤0.6mA 总线启动电流≤5mA 电源监视电流≤2mA 电源启动电流≤65mA
编码方式	电子编码方式，占用一个总线编码地址 接气体灭火控制器，编码范围可在46~50之间设定
线制	与气体灭火控制器的总线及联动电源二线连接
使用环境	温度：-10℃～50℃ 相对湿度：≤95%，不凝露

四、TX3310结构特征

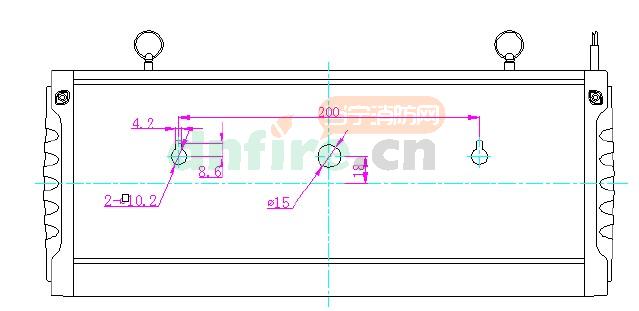

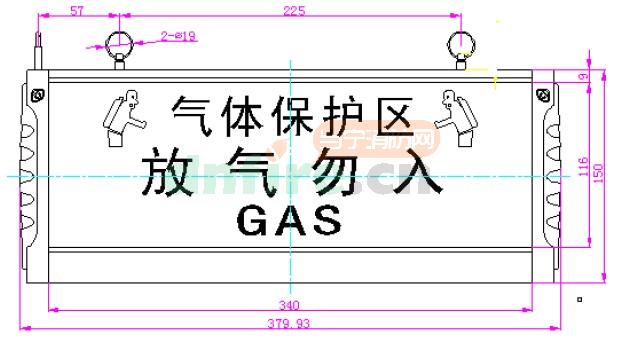

　　放气指示灯外形示意图如图所示。

五、TX3310原理

　　采用高亮发光二极管发出光信号。CPU控制的总线解码电路完成同气体灭火控制器联网。

六、安装与布线

　　警告：

　　安装设备之前，请切断回路的电源并确认底壳已安装牢靠。安装位置应注意防雨防潮，避免阳光直射。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.放气指示灯接线说明如下：

　　24V+/24V-：DC24V电源输入端子（无极性，黑色线），用于连接控制器的联动电源线。

　　Z1,Z2：总线输入端（无极性，绿色线），用于连接控制器的总线。

　　布线要求：推荐总线（Z1，Z2）采用RVS-2*1.0mm²或1.5mm²线；穿金属管（线槽）或阻燃PVC管敷设推荐24V联动电源线（24V+/24V-）采用BV-2*2.5mm²线；穿金属管（线槽）或阻燃PV管敷设。

七、编码

　　利用泰和安公司的手持编码器进行现场编码，编码时将编码器的两个夹子分别与总线两端子相连接，输入要写入的地址码，如果编码成功，在发送完地址码后数码管上会显示所写入的地址号，如果编码失败，在发送完地址码后数码管上会提示编码失败。

八、使用方法

　　放气指示灯在气体灭火控制系统启动气体喷洒后，“放气勿入”字样的指示灯以一秒的间隔闪亮，用来指示气体喷洒正在执行。

九、注意事项

　　1、如果放气指示灯在长期运行后报故障，应首先检查指示灯是否受到损坏，安装位置是否变化，然后再考虑其他故障

　　2、本产品为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　3、放气指示灯投入运行后应定期检查，建议至少每半年进行一次功能试验。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3310
[名称]	放气指示灯
[工作电压]	DC24V（无极性）
[监视电流]	总线监视电流≤0.6mA 总线启动电流≤5mA 电源监视电流≤2mA 电源启动电流≤65mA
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[别名]	气体喷打指示灯
