一、JTY-HS-6401型线型光束感烟火灾探测器概述

　　线型光束感烟火灾探测器适用于大型仓库、车间、图书馆、展览馆、体育馆、古建筑物等场所，是普通感烟探测器无法替代的产品。

二、JTY-HS-6401型线型光束感烟火灾探测器特点

　　*保护面积大,最大保护面积：100m×14m=1400m2；

　　*稳定性好，不受环境光干扰；

　　*灵敏度可调；

　　*可配接任何厂家的控制器。

三、JTY-HS-6401型线型光束感烟火灾探测器安装方法与布线方式

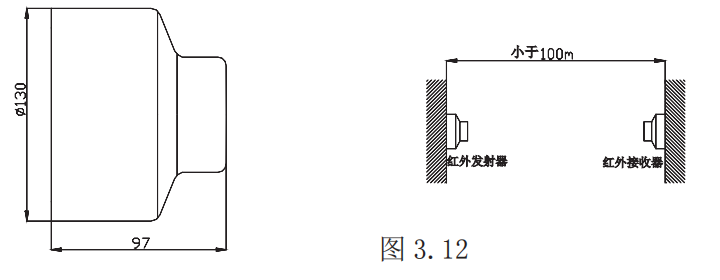

　　外形及安装尺寸如下图3.12所示：

　　参考安装高度

　　

建筑物高度	4m	8m	10m	12m
探测器安装高度	3.5m	7m	8.75m	10.05m

　　接收器应与配置的红外接口就近安装，且共用一个24V电源。

　　安装用线≥1.5mm2的BV线。

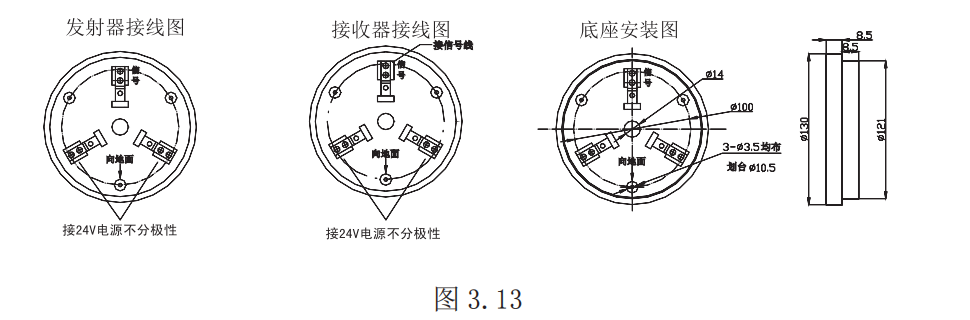

　　安装接线示意图如下图3.13所示：

四、JTY-HS-6401型线型光束感烟火灾探测器技术参数

　　工作电压DC24V

　　两侧保护距离左右≤7m

　　工作电流≤15mA

　　环境温度-20～55℃

　　报警电流≤20mA

　　环境湿度95%RH(40±2℃)

　　对射最大距离100m

　　外形尺寸(mm)Ф130×97

　　对射最小距离9m

　　安装方式壁挂式

五、JTY-HS-6401型线型光束感烟火灾探测器注意事项

　　*应安装在无振动、无变形的墙壁或固定架上，安装一定要牢固，并使中心轴线尽量对正。

　　*安装时沿光束中心轴向半径0.5m范围内应无遮挡物。探测器的使用环境不应有灰尘滞留；

　　*红外光感烟探测器报警后需断电复位

六、JTY-HS-6401型线型光束感烟火灾探测器调试方法

　　*当对射距离小于30米时，应将发射器内部的短路跳线插在1、2位置上，而大于30米短路跳线应插在2、3位置上。

　　*接通电源后，打开接收器外罩，用数字表监视接收器内S4、S0两点间电压(S4为正，S0为地)。待稳定5分钟后开始调整，调试步骤如下：1、捕捉信号，同时调整发射及接收的三个定位螺母直到接收器端监视电压出现变化。2、调整发射器，逐个正反向调整三个定位螺母使接收器的监视电压达到最大。3、调整接收器，逐个正反向调整三个定位螺母使接收器的监视电压达到最大。如果调整后的最大值无法达到7.1V时，用螺丝刀顺时针调整接收器的电位器，直至达到7.1V为止。反之，如超过7.1V时逆时针调整使其达到7.1V。

　　*调整三个定位螺母时，应注意三个螺母下的弹簧受力均匀以保证探测器的稳定性。

　　*调整完毕后应将外罩扣紧，以免探测器落入灰尘。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	核中警
[型号]	JTY-HS-6401
[名称]	线型光束感烟火灾探测器
[工作电源]	DC24V
[环境温度]	-20℃～+55℃
[环境湿度]	≤97%（40℃±2℃）
[尺寸]	Ф130×97mm
[安装方式]	线型探测器
[类别]	感烟探测器
[工作方式]	对射式
[监视电流]	≤15mA
[报警电流]	≤20mA
