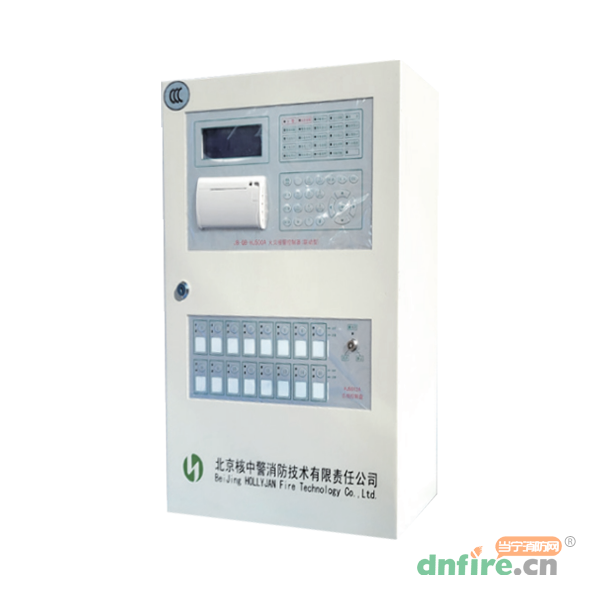

一、JB-QB-HJ500A型火灾报警控制器（联动型）特点

　* 全中文屏幕液晶显示

　　可以详细显示具体报警的设备类型、地理位置、时间、日期、回路号、地址号，便于操作人员准确、及时和全面掌握报警信息。中文拼音输入，内含国标一、二级汉字库，可以满足各种现场的实际要求。

　* 良好的人机界面

　　所有编程操作均采用菜单化显示，中文输入、全程提示。可方便地查询报警信息窗口、联动信息、故障信息等各种信息。

　* 结构化的软件设计

　　软件采用模块化设计，使用通用子程序，加入看门狗功能，保证系统程序的可靠、稳定的运行。

　* 方便、体贴的编程设计

　　具有故障、屏蔽、监管功能，可对回路中的任一编址单元进行屏蔽。具有回路内的编址单元自动登录功能，同时类型可自动登录，并配有标准PS/2接口，方便汉字输入和联动编程，这些功能将大大的方便系统调试和日常维护。

　* 丰富的联动控制关系

　　系统最多可设512条逻辑，联动关系简单、直观，可满足各类复杂的联动设置及联动控制，控制对像可对系统的任一模块或多个模块。可任意改变系统内各模块的工作状态，随时随地修正控制器的逻辑关系，当逻辑输入错误时，可自动提示，十分方便。

　* 位图显示功能

　　可对回路中各点的火警、监管、故障、启动、反馈、故障、屏蔽、开启类型等信息进行图表显示，方便工程调试和实际信息查询。

　* 准确、详实的历史记录

          可以自动记录最新发生的火警、监管、故障、联动动作、和系统事件等７大类信息，并分类储存，便于查询，每类信息可储存1024条。

　* 黑匣子功能

　　系统可宏观查询整个系统或子系统运行情况及关键数据，实时对预先设定的异常处理程序自动进行处理，将检测到的所有运行过程和相关信息指令自动记录并存储。这些记录是不可擦除的，且不受掉电的影响，有利于操作人员或维护人员对系统设备的管理。

　* 完备的打印设定

　　中文热敏打印，低噪音，可设定打印信息的种类，打印需要的信息。

　* 配有直接手动控制盘

　　提供多线制输入、输出（包括１组声光警报输出），可在控制器主CPU不运行的情况下直接启动现场设备，并具有断路、短路监测功能。

　* 离线编程

　　通过控制器预留接口，可以在PC机上实现对控制器的回路配置，联动关系进行编程设定。

　* 网络式结构

　　系统提供丰富的通讯口RS232、CAN等接口实现远程联网及远程调试功能，更适用于中小型工程项目，也可以连接HJ180型消防控制室图形显示装置，进行集中管理。

　* 系统稳定运行

　　采用超强抗干扰STC单片机处理器，软硬件看门狗确保系统稳定可靠运行。

　* 系统容量

　　HJ500A为四路控制器，每回路256个混合编址单元。最大容量为1024点。

　　HJ500A壁挂机配有8组多线及16组控制盘。

二、JB-QB-HJ500A型火灾报警控制器（联动型）安装方法与布线方式

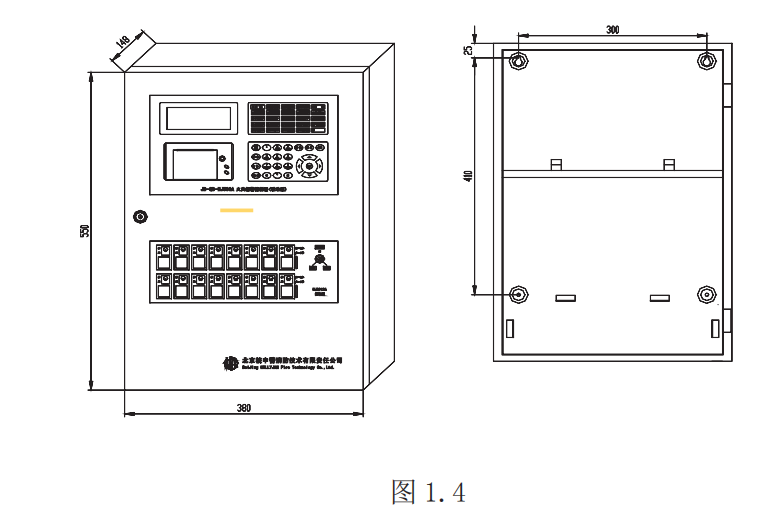

　　外形及安装尺寸如下图1.4所示：

　　

三、JB-QB-HJ500A型火灾报警控制器（联动型）技术参数

　　液晶屏规格192×64

　　环境温度0℃～+50℃

　　主电AC 220V＋10%－15%50Hz±1

　　贮存温度-40℃～+60℃

　　备电DC 24V±3V

　　环境湿度≤95%RH（40℃）

　　直接输出8组（含一组声光报警器专用输出）

　　外部带电端子与机壳间

　　绝缘电阻＞20MΩ

　　保护功能回路、电源短路保护

　　电源插头与机壳间绝缘

　　电阻＞50MΩ

　　外形尺寸(mm)380×148×550

　　安装方式壁挂

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-QB-HJ500A型
[名称]	火灾报警控制器（联动型）
[系统型式]	联动型
