友情提醒：松江云安JB-QB-YA1506火灾报警控制器型号已替换为JB-QB-F1506，如有疑问，请咨询在线客服或致电 400-928-6119

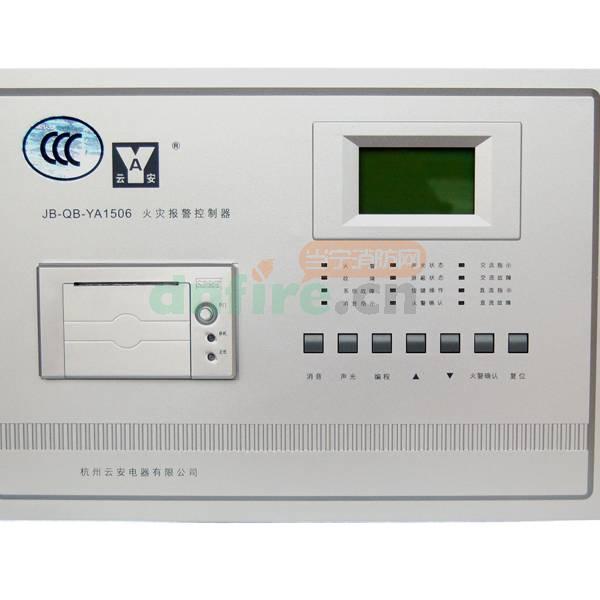

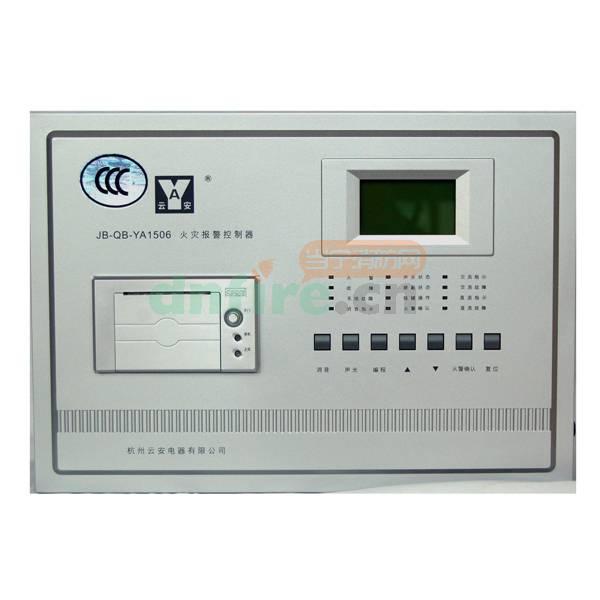

一、JB-QB-YA1506火灾报警控制器概述
JB-QB-YA1506火灾报警控制器适用于民用高层建筑、小区楼房、办公室、集贸商场、公众文化娱乐场所、餐厅旅社、学校、文物保护单位、工厂车间等区域早期的火灾自动报警保护，但不适用于易燃易爆和强腐蚀性环境。
二、JB-QB-YA1506火灾报警控制器特点
1、JB-QB-YA1506火灾报警控制器体积小，极大方便了工程安装，同时外形设计美观，可很好的与安装场所融合为一体；
2、控制器具有汉字液晶显示，可同时显示两种信息；
3、系统调试简单，本控制器可自动识别总线设备；具有自动分区功能，也可手动调整分区；
4、控制器每一分区均具有预警功能，使用预警功能可以有效的减少在恶劣环境下误报警；
5、具有现场提示功能，每个区域发生火警后，自动联动本区和公共区域的警报器。
三、JB-QB-YA1506火灾报警控制器技术特性
| 型号 |
JB-QB-YA1506 |
| 交流电源(主电) |
AC220V(+10%~-15%)，50±1Hz |
| 直流电源(备电) |
DC24V，3.3Ah |
| 消耗功率 |
≤5W |
| 输出电源 |
DC24V |
| 环境温度 |
-10℃～+50℃ |
| 相对湿度 |
≤95%(42℃±2℃) |
| 系统配置 |
一个回路，最大地址：112点(其中探测器地址96点、控制模块地址16点) |
| 最大报警容量 |
30%(一个回路) |
| 总线 |
2总线(DC24V载波传输300mA) |
| DC24V驱动输出 |
600mA |
| 安装方式 |
壁挂式(室内安装) |
| 结构 |
ABS阻燃塑料外壳 |
| 执行标准 |
GB4717-2005 |
四、JB-QB-YA1506火灾报警控制器安装与布线

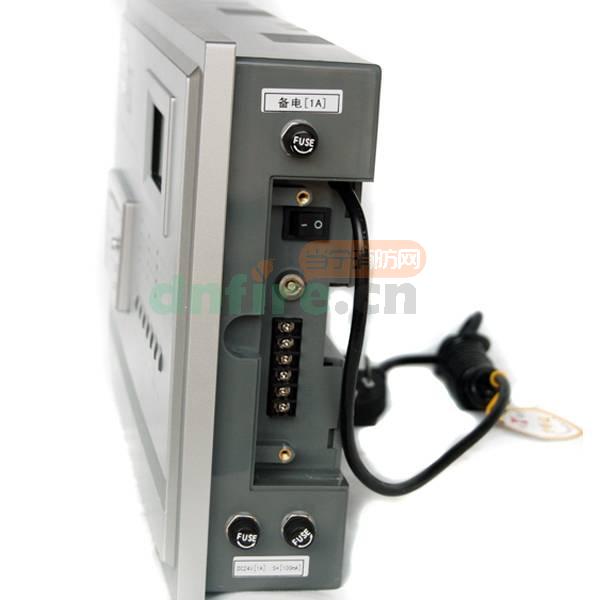

1.控制器接线端子示意如图所示
.jpg)
接线端子示意图
其中：
S+、S-：回路总线，最大输出300mA
+24V、GND：DC24V输出端子，最大输出600mA
RXD、TXD：RS232/RS485通信端子
布线方式：回路总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设；24V电源线采用阻燃BV线，截面积≥1.5mm2；RS232/RS485总线采用阻燃RVS线，截面积≥1.0mm2
