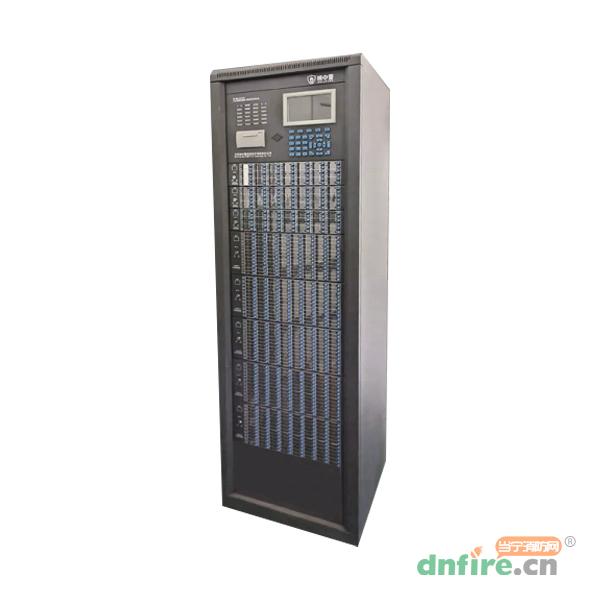

一、JQ-QG-HJ160型火灾报警控制器（联动型）概述

　　JB-QG-HJ160型火灾报警控制器/消防联动控制器（以下简称为控制器），是我公司新一代联动型火灾报警控制器，各项功能和指标完全符合新国标GB4714-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》中相关要求，兼容我公司各系列火灾报警类设备、声光警报、输入、输出等各种联动类设备，以及气体灭火控制器等产品。控制器可与我公司现有各种火灾报警控制器联网使用，组网方式灵活，配置便捷，可满足各种规模建筑中火灾报警及消防联动控制系统的使用要求。

二、JQ-QG-HJ160型火灾报警控制器（联动型）特点

　　*可靠性高

　　控制器选用先进的Cortex ARM处理器，通过多处理器协同并行处理，大幅提高运算速度，实现了对各类事件的快速响应处理；控制器系统软件采用分布式设计，具有完善的自诊断功能，结合冗余技术的应用，使控制器整体的运行效率和系统可靠性极大提高。

　　*配置选择灵活

　　控制器整体采用积木式结构设计，单台最多可配接10块回路卡(每块回路卡设有2条回路)、3块多线盘（每块多线盘设有21个多线输出）、3块总线盘（每块总线盘设有96个总线映射点）。可根据各种现场不同要求灵活配置选择，安装方便、快捷。

        *简洁的显示界面

　　控制器采用7吋彩色液晶屏全中文显示，各界面显示窗口设有相应操作提示信息，内容清晰易懂、布局合理、方便直观，实现了非常良好的人机交互功能。

　　*大容量记录存储

　　控制器各类历史事件记录进行分类存储，采用循环记录方式。包括火警、故障、启动、反馈等每种事件记录可达10000条，事件记录总数可达70000条，并可通过U盘以文本方式全部导出。

　　*多种总线盘映射控制方式

　　控制器总线盘各映射点（按键）除可映射本机或其它分机单只现场设备外，还可映射为所有分机任意回路内或任意防火分区内映射类型的所有设备，方便对现场设备进行分类控制和操作。

　　*操作按键耐用、可靠

　　控制器所有操作按键采用高可靠性的导电硅胶按键，具有手感舒适，操作灵活、经久耐用等特点。

　　*丰富的预设逻辑

　　控制器内预设单元相邻层逻辑、消火栓逻辑、喷淋泵逻辑、应急广播逻辑和气体灭火逻辑等，可根据现场具体情况灵活选用，大幅降低了控制器现场调试工作。现场调试方便使用配套的控制器电脑调试软件进行数据录入，在现场可通过RS232通讯或U盘等方式，实现控制器数据的更新和备份等操作。此外，现场还可通过专用通讯卡，远程实现控制器数据的更新和备份操作。

　　*外接端口丰富

　　控制器设有RS232、RS485、CANBUS和USB Host等对外接口，可以实现控制器现场进行组网、调试和接入第三方系统等各种功能和要求。

三、JQ-QG-HJ160型火灾报警控制器（联动型）安装方法与布线方式

　　外形尺寸如下图1.3所示：



四、JQ-QG-HJ160型火灾报警控制器（联动型）技术参数

　　*系统容量：

　　回路数量：20条（每回路可接256只设备）

　　多线盘数量：3块（每块多线盘设有21个多线输出）

　　总线盘数量：3块（每块总线盘设有96个总线映射点）

　　*显示屏尺寸：7吋*设备注释长度：12个汉字（24个字符）

　　*可接气灭盘数量：16台*电源参数：

　　主电：AC187V～242V 50Hz±2

　　备电：DC24V 38AH

　　电源输出：DC26V 20A

　　*外形尺寸：550mm×500mm×1800mm

　　*使用环境：温度：-10℃～+50℃相对湿度：≤95%（不凝露）

　　*执行标准：GB 4717-2005、GB16806-2006

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JQ-QG-HJ160型
[名称]	火灾报警控制器（联动型）
[系统型式]	联动型
[主电电源]	AC220V ＋10%－15% 50Hz±1
[备电电源]	DC24V±3V
[环境温度]	0℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	380×148×550mm
