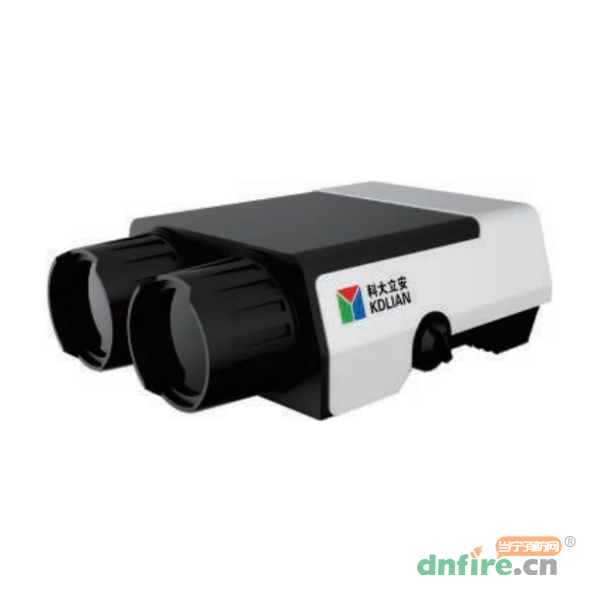

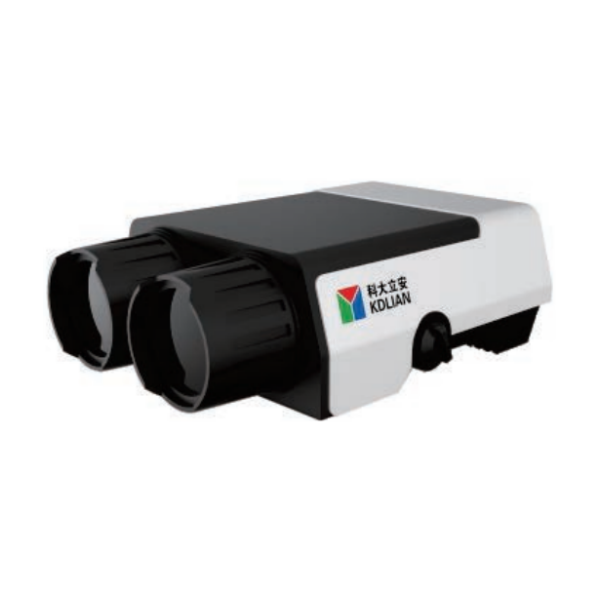

一、VFD/F-LA863图像型火灾探测器概述

　　图像型火灾探测器采用视频图像探测原理对被保护区域进行火灾探测，具有火灾探测及视频监控双重功能，可适用于各种高大空间，如机场航站楼、会展中心、仓库等特殊场所。

　　VFD/F-LA863图像型火灾探测器由图像采集组件及嵌入式智能火灾分析平台组成，实现了双通道视频采集、火灾分析、火灾报警、故障报警、视频传输等功能。它通过以太网与控制室的信息处理主机组成一个火灾报警系统，实现了智能决策、分布式探测和集中式管理。

　　图像型火灾探测器有VFD/F-LA860、VFD/F-LA861、VFD/F-LA862、VFD/F-LA863四种型号，它们适用于不同探测距离，最大探测距离可达100米。

二、VFD/F-LA863图像型火灾探测器功能特点

　◎非接触式探测，探测距离远，保护面积大；

　◎多级灵敏度可调，环境适应性强；

　◎火灾报警响应速度快（≤5秒）；

　◎报警准确率高，抗干扰性强；

　◎具有视频监控功能，可视化管理；

　◎采用嵌入式智能火灾分析平台，实现分布式火灾探测；

　◎兼容性强，可接入常规火灾报警系统；

　◎结构简单，维护方便，可扩展性强；

　◎工业化外观设计，防护等级达IP65；

　◎以太网通讯，数字视频传输，集中式管理。

三、VFD/F-LA863图像型火灾探测器技术参数

型号	VFD/F-LA863
名称	图像型火灾探测器
品牌	科大立安
工作电压	DC24 V±15%
额定功率	≤20W
最大探测距离	100m
保护角度（H×V）	22°×17°
通讯接口	以太网，RJ45，10/100M自适应
开关量输出	1路火警、1路故障
开关量输入	1路复位信号
视频分辨率	D1（720×576）
视频编码	H.264
最低照度	0.01lux
支持协议	TCP/IP、HTTP、RTSP
外形尺寸	249（长）×158（宽）×80（高）（mm）
重量	1.75Kg
外壳材质	铝合金
防护等级	IP65
工作温度	-10℃～+55℃
工作湿度	≤93%RH(40℃)
气压	80KPa～106KPa
安装方式	壁装、吊装

四、VFD/F-LA863图像型火灾探测器接线说明

　　探测器后面板有3个防水PG接头，用于连接DC24V电源、开关量输出/输入和以太网线。



　　打开探测器后面板如图所示，一共有8个接线端子和1个RJ45以太网接口，每个接线端子定义如表所示。
