一、JTY-GD-2412/24E点型光电感烟火灾探测器概述

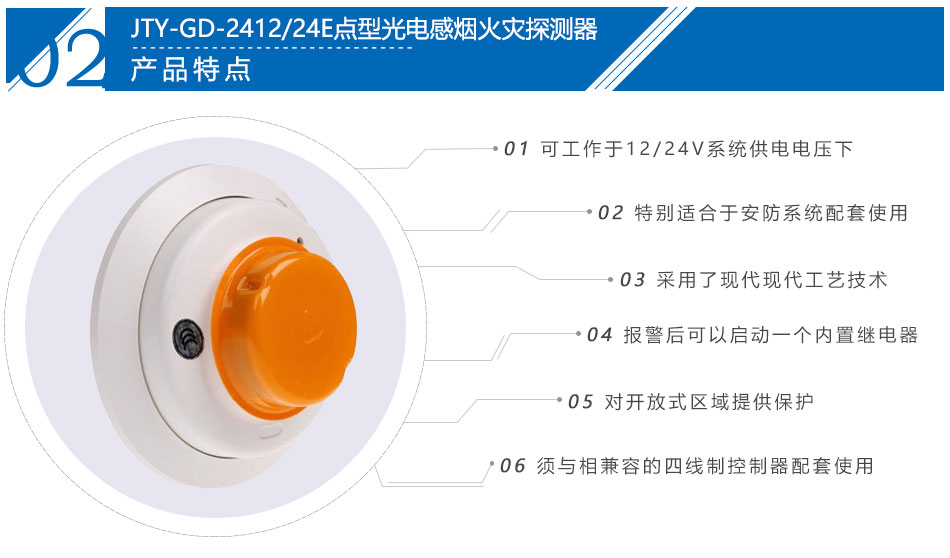

JTY-GD-2412/24E光电感烟探测器为采用了现代现代工艺技术的双源双室光电感烟探测器,可工作于12V系统供电电压下,特别适合于安防系统配套使用,并且探测器报警后可以启动一个内置继电器,提供两对常开常闭触点联动外部设备。
JTY-GD-2412/24E光电感烟探测器设计为对开放式区域提供保护,且须与相兼容的四线制控制器配套使用。探测器的运行状况和灵敏度能够现场测试。

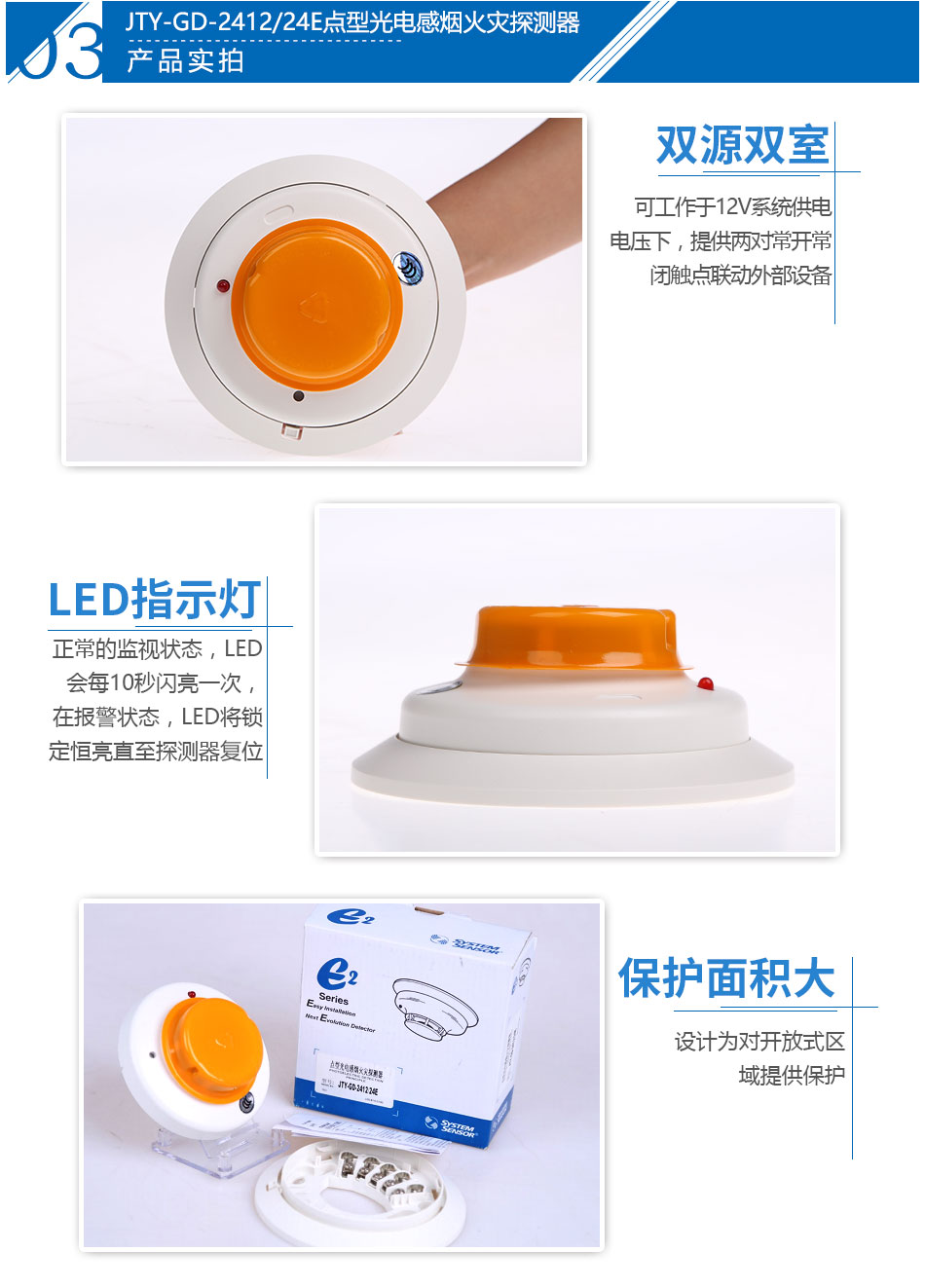

作为自锁型的探测器,当报警锁定后,必须通过瞬间中断电源来使其复位。JTY-GD-2412/24E光电感烟探测器上有一只发光二极管作为探测器现场的显示。如果探测器通电,处于正常的监视状态,LED会每10秒闪亮一次。在报警状态,LED将锁定恒亮直至探测器复位。
JTY-GD-2412/24E光电感烟探测器内含一对常开触点(A型)用于联接到报警控制电路,还有一组常开/常闭辅助触点(C型)。对探测器电源的监视是通过在探测器电源回路末端安装一电源监视终端继电器来完成。当电流加向并流过探测器时,终端电源监视模块被上电,其继电器触点闭合使控制器的报警回路形成闭合的串联电路。一旦断电或探测器回路断开,终端模块将失电,继电器触点脱开并向控制器触发故障信号。
二、JTY-GD-2412/24E点型光电感烟火灾探测器技术参数
直径135mm
高度51mm
重量179g
工作温度范围-10℃至55℃(14°至122°F)
工作湿度范围5%至95%RH相对湿度
报警复位瞬间断电
最大风速15M/s
继电器触点参数
电气参数:12VDC供电24VDC供电
系统电压:12DC(最大4V的波动)24DC(最大4V的波动)
提供电压:11.3VDC最小,17.0VDC最大20VDC最小,29VDC最大
复位电压:0.73VDC最小0.8VDC最小
静态电流:120μA最大120μA最大
报警电流:35.0mA最小77.0最大21.3mA最小,40.6mA最大
复位时间:0.3秒0.3秒
上电时间:34秒34秒

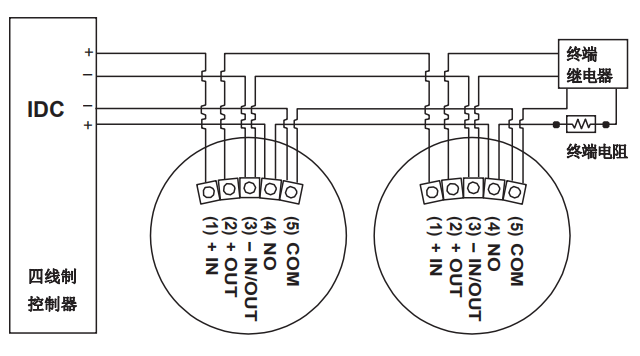

三、JTY-GD-2412/24E点型光电感烟火灾探测器布线图
