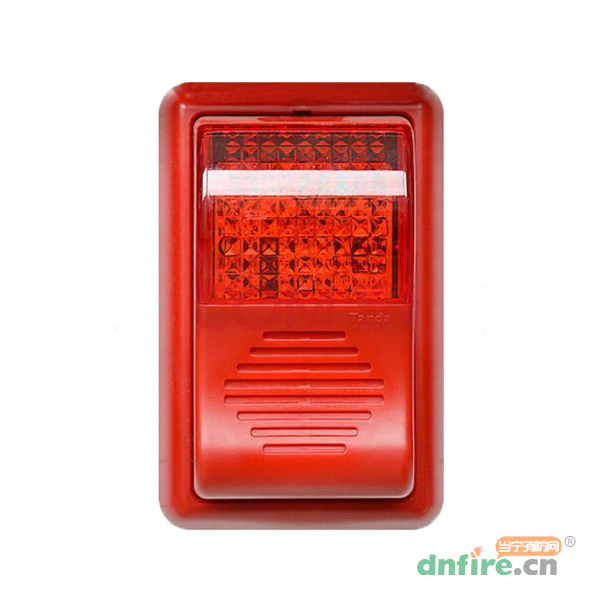

一、TX6300A火灾声光警报器的概述

　　TX6300A声光指示器是一种安装在现场的声光报警设备，可由消防控制中心的控制器控制。声光指示器启动后发出强烈的声光警示信号，以达到提醒现场人员注意的目的。

二、TX6300A火灾声光警报器的特点

　　1.利用多只高亮LED作为光源，显示醒目、寿命长、功耗低。

　　2.电子编码方式，工程调试简便可靠。

　　3.采用专用集成芯片。

　　4.总线供电方式，使用可靠。

　　5.特殊设计蜂鸣器，声音响亮。

　　6.软硬件滤波设计，提高产品抗干扰能力。

三、TX6300A火灾声光警报器的技术参数

总线协议	T6协议
工作电压	总线电压:脉冲24V (15V~28V)
工作电流	总线监视电流:≤0.4mA 总线启动电流:≤3mA
声压级	启动后声音由小变大，3~5秒后达到稳定，稳定后正前方3米处
变调周期	2.5s~4.5s
闪光频率	1.1Hz~1.8Hz
编码方式	电子编码（占一个总线地址点，编码范围在1~200之间任意设定)
线制	无极性二总线
使用环境	温度:-10℃～+55℃相对湿度:≤95%RH，不凝露
外形尺寸	121mm×86mm×45mm(含底座)
壳体颜色	红色
重量	约90g（含底座）
执行标准	GB 26851-2011

四、TX6300A火灾声光警报器的结构特征和工作原理

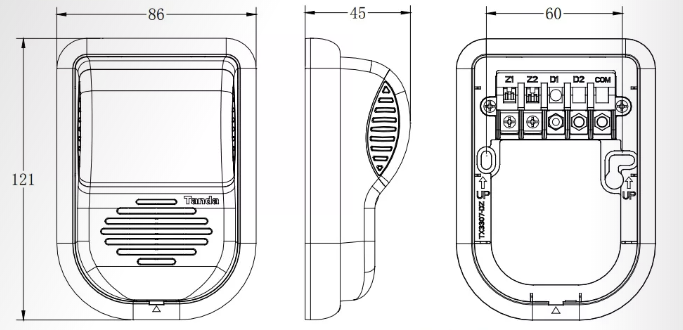

　　1.声光指示器的外形尺寸及安装尺寸如图1所示（单位:mm)。

图1 外形尺寸及安装尺寸示意图

　　2.工作原理：本声光指示器为二线制编码型火灾声光警报器，内置集成微处理器，负责接收控制器的控制命令，并根据接收到的命令控制声、光信号的输出。

五、TX6300A火灾声光警报器的安装与布线

　　警示:安装声光指示器之前，请将控制器关机或断开该回路电源，并确认全部底座已安装牢靠。

1．安装方法:

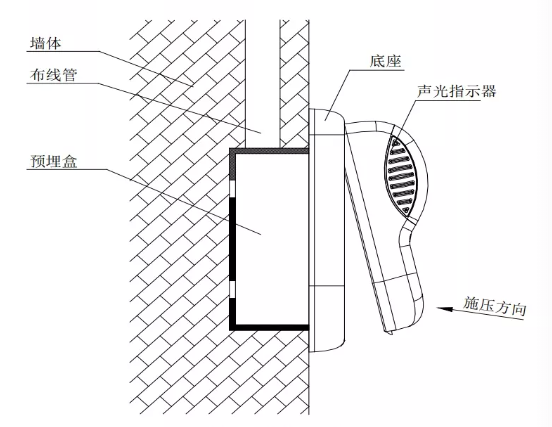

　　安装声光指示器时，将总线连接至底座的相应端子，再安装声光指示器即可，安装示意图如图2所示。

图2 安装示意图

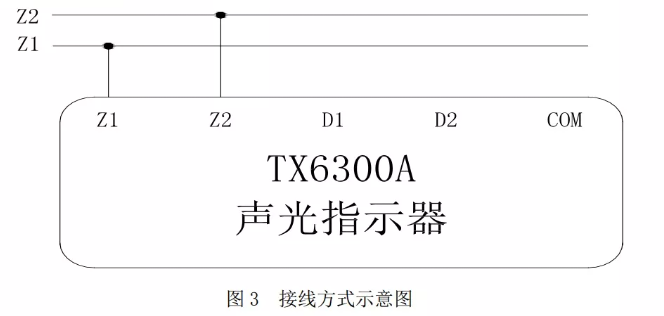

2.接线方式

3.接线端子说明

　　Z1、Z2:总线信号输入，无极性。

4.布线要求

　　总线宜采用RVS-2×1.0mm²或1.5mm²阻燃线，穿金属管（线槽）或阻燃PVC管敷设。
