特别提醒：GST-HX-M8502火灾声光警报器已停止生产，由HX-100B替代，HX-100B火灾声光报警器

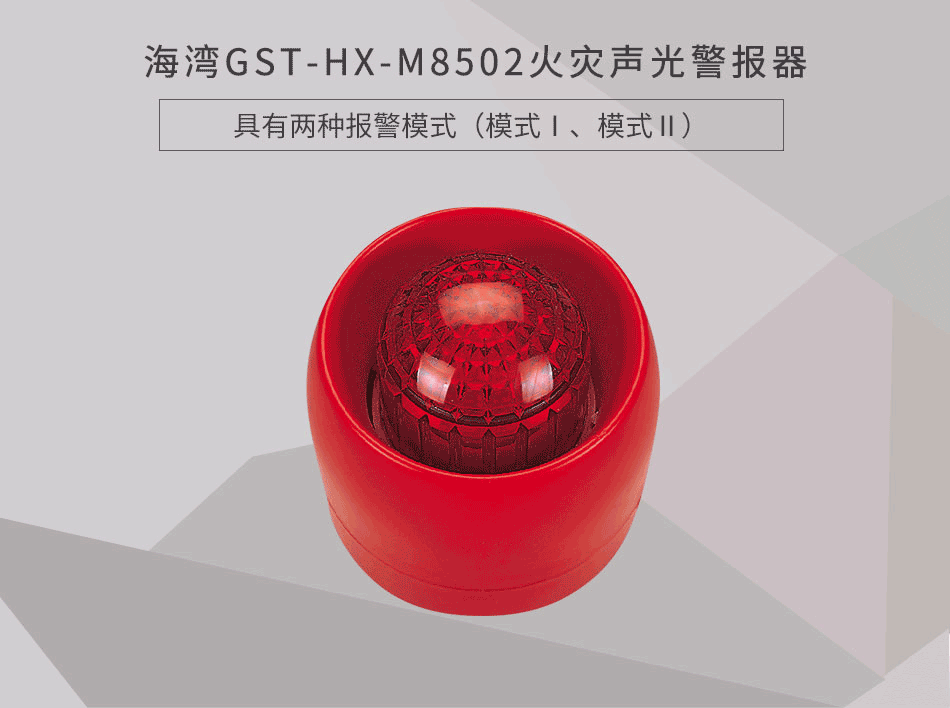

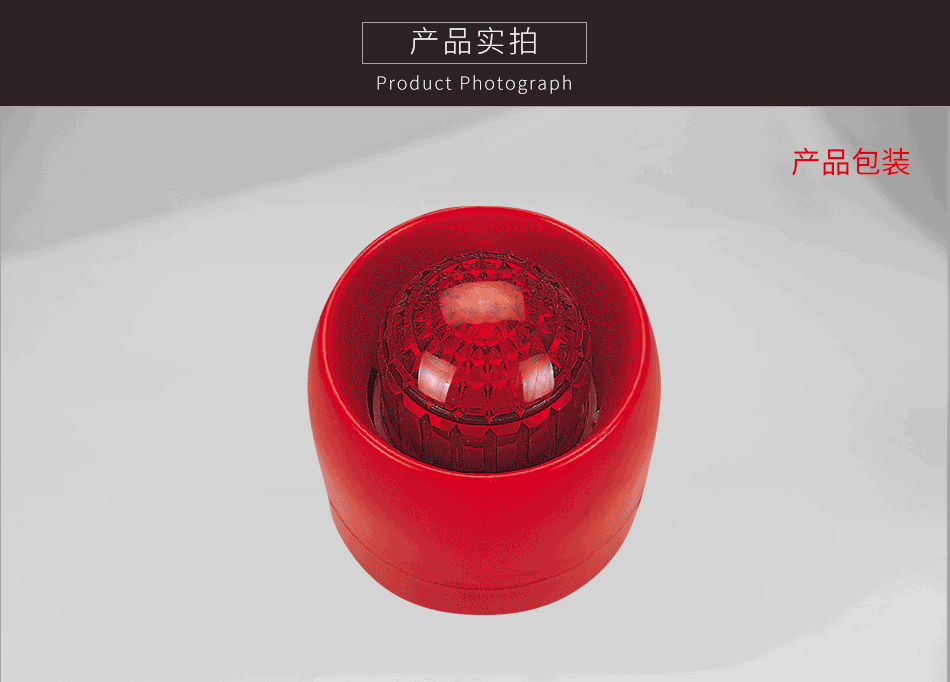

一、GST-HX-M8502火灾声光警报器概述：

　　GST-HX-M8502型火灾声光警报器（以下均简称警报器）是一种安装在现场的声或声光报警设备，可由消防控制中心的火灾报警控制器启动，也可通过安装在现场的手动报警按钮直接启动。启动后警报器发出强烈的声或声光警号，以达到提醒现场人员注意的目的。

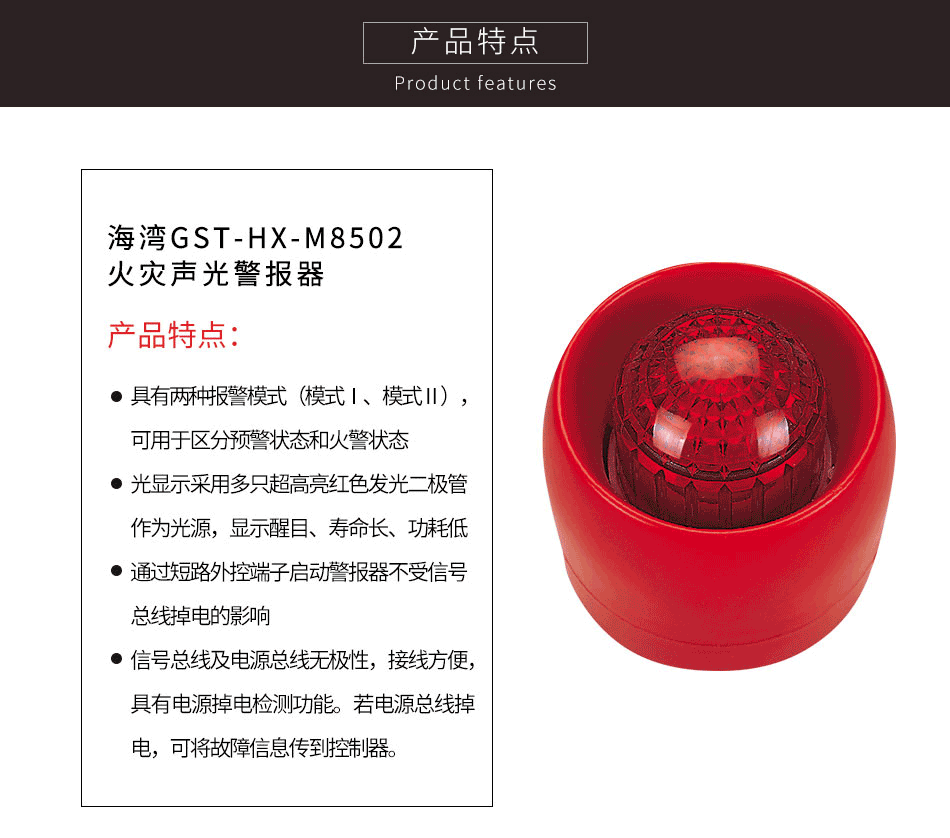

二、GST-HX-M8502火灾声光警报器特点：

火灾声光警报器技术特性：
具有两种报警模式（模式Ⅰ、模式Ⅱ），可用于区分预警状态和火警状态。
光显示采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。
通过短路外控端子启动警报器不受信号总线掉电的影响。
信号总线及电源总线无极性，接线方便，具有电源掉电检测功能。若电源总线掉电，可将故障信息传到控制器。

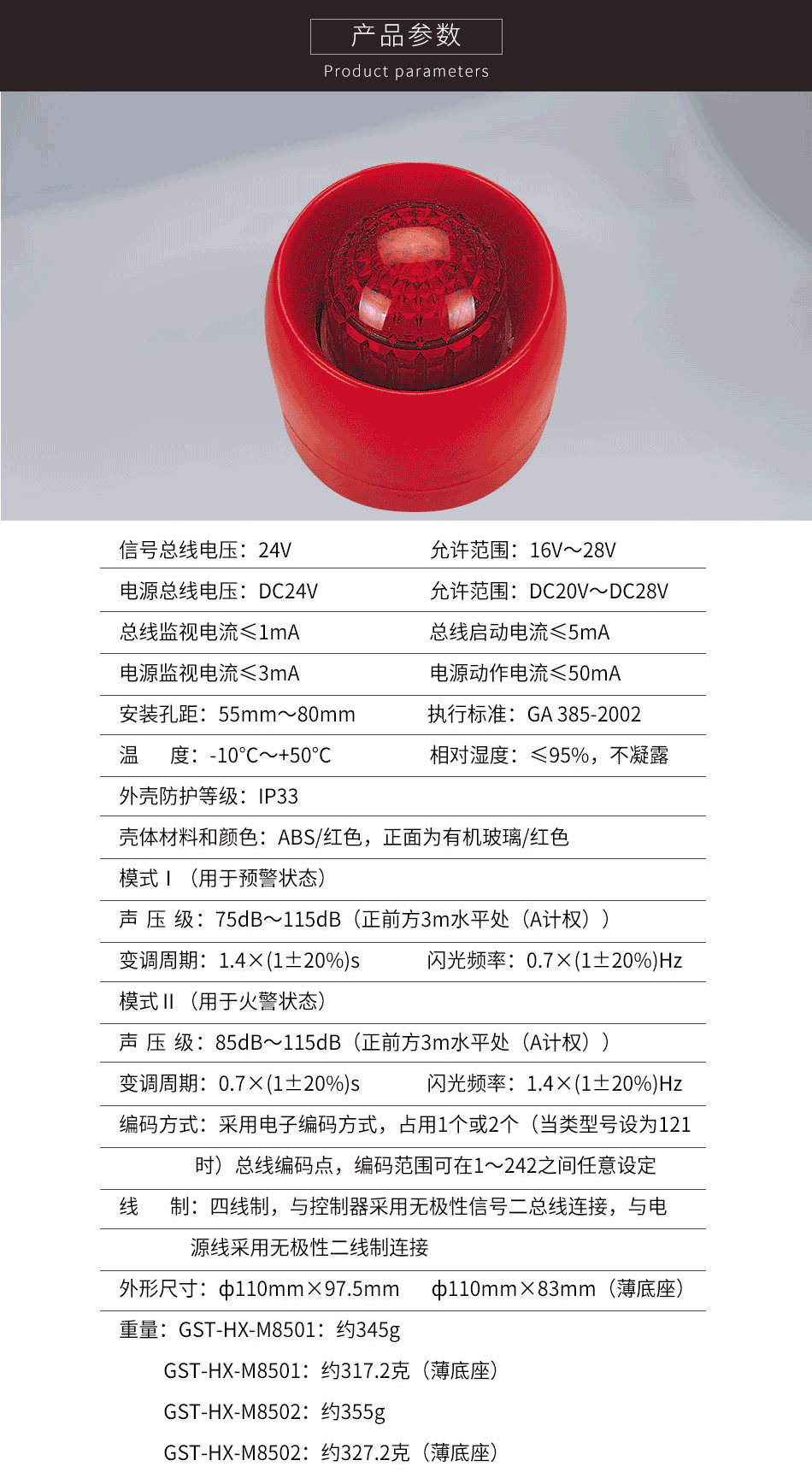

三、GST-HX-M8502火灾声光警报器技术参数

1.工作电压：
 信号总线电压：24V      允许范围：16V～28V
 电源总线电压：DC24V   允许范围：DC20V～DC28V
2.工作电流：
 总线监视电流≤1mA；总线启动电流≤5mA
 电源监视电流≤3mA；电源动作电流≤50mA
3.模式Ⅰ（用于预警状态）
 声压级：75dB～115dB（正前方3m水平处（A计权））
 变调周期：1.4×(1±20%)s
 闪光频率：0.7×(1±20%)Hz
4.模式Ⅱ（用于火警状态）
 声压级：85dB～115dB（正前方3m水平处（A计权））
 变调周期：0.7×(1±20%)s
 闪光频率：1.4×(1±20%)Hz
5.编码方式：采用电子编码方式，占用1个或2个（当类型号设为121时）总线编码点，编码范围可在1～242之间任意设定
6.线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
7.使用环境：温    度：-10℃～+50℃
 相对湿度：≤95%，不凝露
8.外形尺寸：ф110mm×97.5mm     ф110mm×83mm（薄底座）
9.外壳防护等级：IP33
10.壳体材料和颜色：ABS/红色，正面为有机玻璃/红色
11.重量：GST-HX-M8501：约345g     GST-HX-M8501：约317.2克（薄底座）
 GST-HX-M8502：约355g     GST-HX-M8502：约327.2克（薄底座）
12.安装孔距：55mm～80mm
13.执行标准：GA 385-2002

四、GST-HX-M8502火灾声光警报器安装与布线：

警告：安装设备之前，请切断回路的电源。
安装前应首先检查外壳是否完好无损，标识是否齐全。

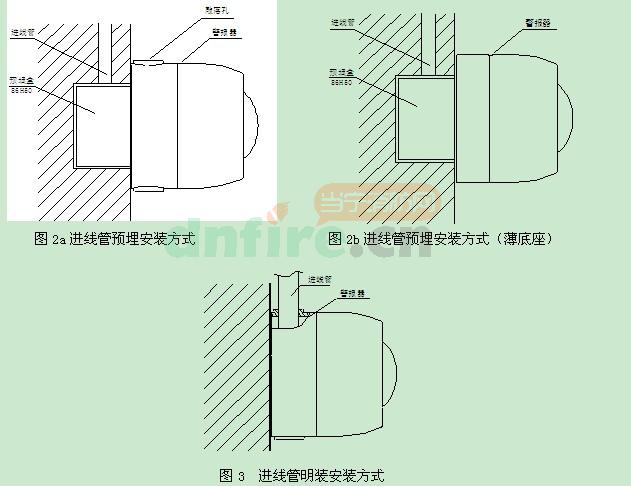

声/声光警报器采用明装方式，在普通高度空间下，以距顶棚0.2m处为宜。当进线管预埋时，可将底壳安装在86H50型预埋盒上；当进线管明装时需配用厚底座，应将底壳侧面的敲落孔敲掉后与进线管相接。配用厚底座的安装孔距及安装方向见图5，安装方式分别如图2a与图3所示。当声/声光警报器配用薄底座时只能采用进线管预埋安装方式，安装方式如图2b所示。

3.底壳与警报器之间采用旋接式结构安装，安装时只需摘下警报器，从底壳的进线孔中穿入电缆并接在相应的端子上，再将警报器旋到底壳上即可。

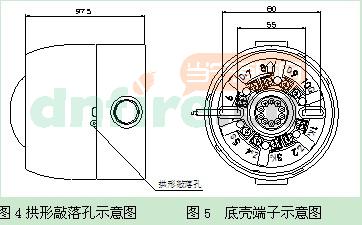

4.若警报器有防拆要求时，按图4中所示将警报器上盖的拱形敲落孔敲落，用ST2.9×6.5的自攻螺钉将其固定（此时，必须用专用工具才能拆开）。

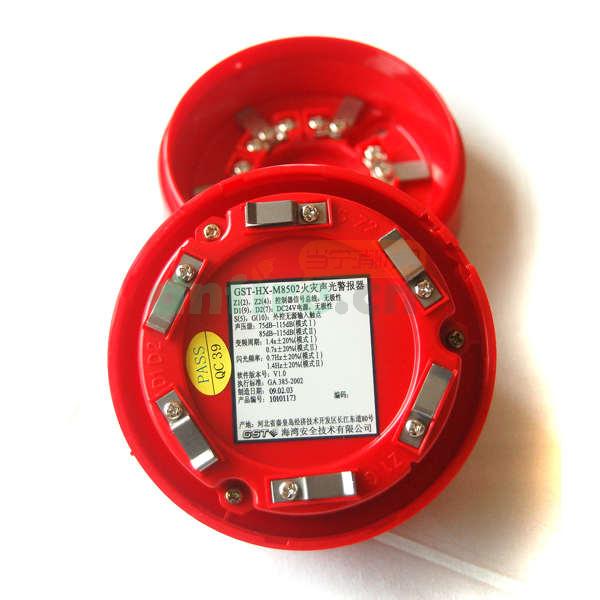

5.底壳端子示意图如图5所示，其端子说明如下：
 Z1(2)、Z2(4)：控制器信号总线，无极性；
 D1(9)、D2(7)：接DC24V电源，无极性；
 S(5)、G(10)：外控无源输入。
6.布线要求：信号总线Z1、Z2采用RVS双绞线，截面积≥1.0mm2；电源线D1、D2及外控线S、G均采用BV线，截面积≥1.5mm2。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-HX-M8502
[名称]	火灾声光警报器
[工作电压]	DC24V
[工作电流]	总线监视电流≤1mA 电源监视电流≤3mA
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	ф110mm×97.5mm |ф110mm×83mm（薄底座）
[防护等级]	IP33
[重量]	约355g |约327.2克（薄底座）
[使用类别]	通用
[声调]	滴滴声
[编码方式]	编码
[别名]	GST-HX-M8502编码声光
