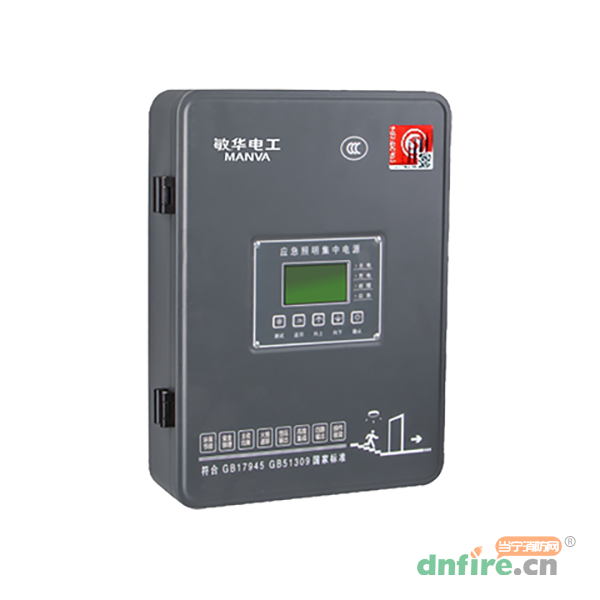

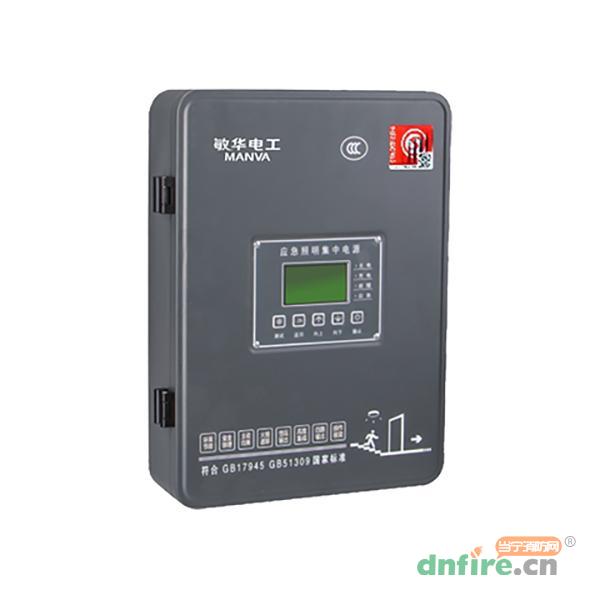

一、M-PD-10自电集控圆角应急照明配电箱M6551-A的概述

应急照明配电箱是自电集控系统中重要的组成部分，与自带电源型消防应急标志灯具（以下简称标志灯）和自带电源型消防应急照明灯具（以下简称照明灯）配套使用，通过应急照明控制器的控制与应急照明配电箱完成正常疏散指示和应急疏散指示。产品功能设计、生产及检验符合GB17945-2010、GB51309-2018国标要求，是敏华公司推出的集区域控制和配电于一体的具有智能化监控控制功能的新一代智能产品。
本产品适用于宾馆、车站、酒店、写字楼、学校、医院、商场、机场、会展中心和地铁等人员密集场所，安置于相应区域内作为区域控制及配电的设备，对自带电源型消防应急灯具进行控制。
本产品采用全中文LCD显示屏，面板上设有状态指示灯，通过LCD显示屏可查询主电信息、备电信息、输出信息和灯具信息等。本产品可输出8条灯具回路，每条回路可接60台灯具，最多可接入480台灯具。本产品采用CANBus (现场局域控制总线）通信方式与主机连接，该通信方式用于各种工业控制系统，具有通信稳定可靠、抗干扰能力强、布线施工方便等特点。

二、M-PD-10自电集控圆角应急照明配电箱M6551-A的技术参数

额定电源电压	AC220V
额定输出电压	DC36V
充电时间	≤24h
应急工作时间	≥90min
应急转换时间	<0.25s
AC-DC电源	转换效率93%,功率因数:0.99
工作环境	温度0℃~55℃，湿度≤95%（限室内安装使用)
执行标准	《GB17945-2010》、《GB51309-2018》
配接产品	适配敏华公司生产的所有A型集中控制型消防应急灯具
进出线方式	箱体底部进出线
保护功能	过载、短路、接地、开路、电池过充过放
电池质保期限	2年
通信方式	与控制器通信CAN总线，与灯具通信二总线
额定输出功率	300W
主电功耗	2W
输出回路保险	6A
输出回路	8回路
带灯数量	单回路60台，全回路合计最多480台
防护等级	IP65
电池容量	锂电池Li-ion 18650 3.7V2200mAh
产品尺寸	299*110*425mm
安装方式	吸墙式

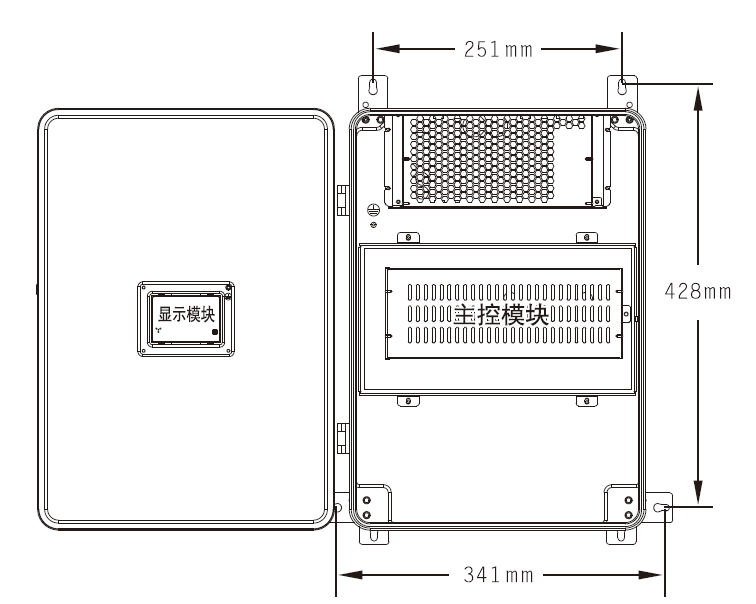

三、M-PD-10自电集控圆角应急照明配电箱M6551-A的外形尺寸

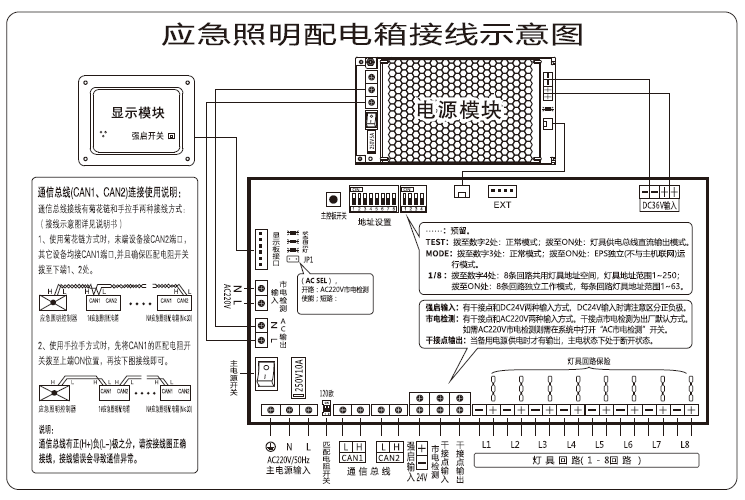

四、M-PD-10自电集控圆角应急照明配电箱M6551-A的接线示意图
