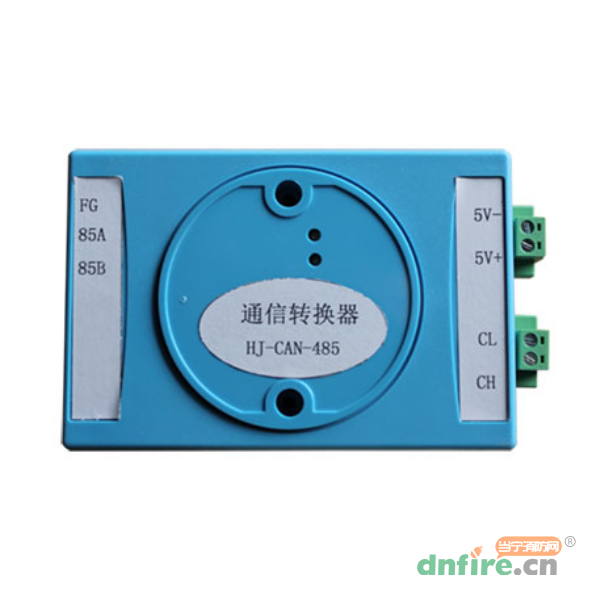

一、HJ-CAN-485通信转换器概述

HJ-CAN-485通信转换器完成通讯协议(CANBUS转RS485)的转换，采用CANBUS通讯方式，通过电缆远距离传输数据信息，使通讯距离最大为2公里；一般安装在气体灭火控制器的机箱内，在如下的情况使用：

　　HJ600C气体灭火控制器与HJ9100、HJ9000或HJ500A型火灾报警控制器进行CAN总线的联接时，一个HJ-CAN-485通讯换器最多可连接16台HJ600C气体灭火控制器，HJ-CAN-485通讯转换器加装在HJ600C气体灭火控制器上。

　　HJ-CAN-485通讯转换器采用单片机技术和表面安装工艺，自带光电隔离模块，在控制电路和CANBUS电路之间实现完全电气隔离。工作电源可由设备上提供，也可单独外接。产品内部使用了隔离电源模块，信号和电源都采取了隔离；HJ-CAN-485通讯转换器还采用防雷设计，每线提供600w的抗雷击承受力；这样的保险设计，使HJ-CAN-485通讯转换器具有很强的抗干扰能力和安全性。，大大提高了系统在恶劣环境中使用的可靠性。安置的二个状态指示灯:一个指示CAN总线状态，一个指示RS584总线状态。

二、HJ-CAN-485通信转换器技术参数

型号	HJ-CAN-485
名称	通信转换器
工作电压	4.5-5.5V(DC)
工作电流	＜0.2A
CANBUS协议	符合iso/dis11898规范
终端电阻	120欧姆
环境温度	0℃～50℃
环境湿度	≤95%RH （40℃）
安装方式	安装在控制器机箱内
外形尺寸	长122mm×宽82mm×厚35mm

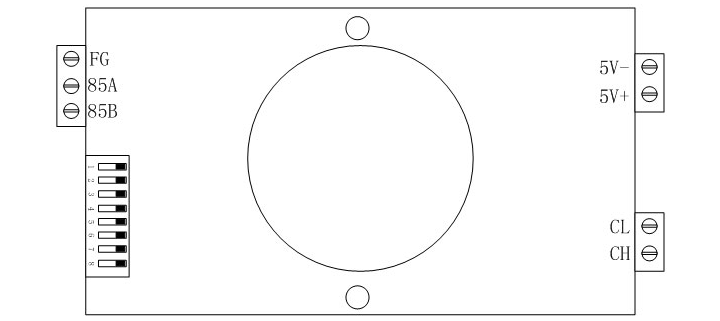

三、HJ-CAN-485通信转换器接线说明

　　*85A、85B、FG：连接HJ600C气体灭火控制器外部RS485总线。

　　*5V+、5V-：通讯转换器供电端子。

　　*CH、CL：连接HJ500A、HJ9000或HJ9100等控制器内部CAN总线。

拨码设置：

　　通讯转换器设有一个8位指拨开关，每位拔码位于“ON”时为有效。

　　*1-4位依次对应的位权为1、2、4、8，设置范围为0-15，应与通讯转换器连接的HJ600C中最大的主机编号对应。

　　*5-8位依次对应的位权为1、2、4、8，设置范围为0-15，作为HJ600C接入联动型火灾控制器中映射的控制盘编号。

布线要求：

　　*通讯转换器应安装在联动型火灾报警控制器侧，其5V电源可由火灾报警控制器提供。

　　*连接通讯转换器的CAN总线和RS485总线均应采用双绞线，且导线截面积应≥1.0mm2。

　　*RS485通讯总线长度应≤1200米。
