一、WQ/E系列小型潜水排污泵概述

　　上海凯泉新推出的7.5kW及以下WQ/E小型潜水排污泵，吸收了国内外同类产品的优点，集凯泉公司产品在市场上多年来的使用经验，在水力模型、机械结构及密封等方面进行了综合优化设计，排送固形物及防缠绕的性能好，高效节能，可靠性强；结构更简化，拆装、维护、控制更容易，更经济实用；安装方式多样，简化泵站，节省投资。

　　WQ/E小型潜水排污泵主要用于市政工程、楼宇建筑、工业排污和污水处理场合，排送含有固形物和短纤维的污水、废水、雨水。

二、WQ/E系列小型潜水排污泵使用条件

　　1、电源为380V、三相、50Hz。

　　2、介质温度不超过40℃，PH值4-10、介质密度≤1050kg/m3。

　　3、最低液位应符合安装尺寸图中有“▽”标记的液位。

　　4、不能用于强腐蚀性和含强磨蚀性固体颗粒的介质。

　　5、介质中的固体物的直径不大于泵最小流道尺寸的80%。介质中纤维的长度不大于泵的排出口径。

三、WQ/E系列小型潜水排污泵结构说明

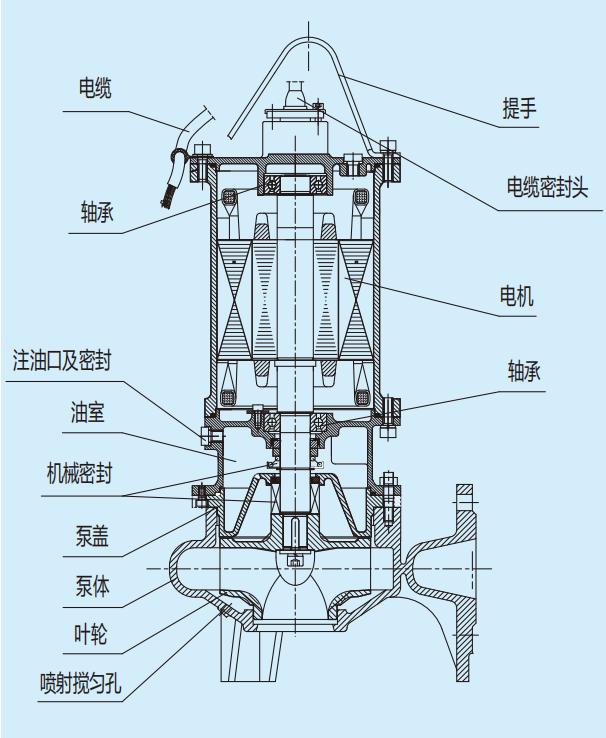

结构图：

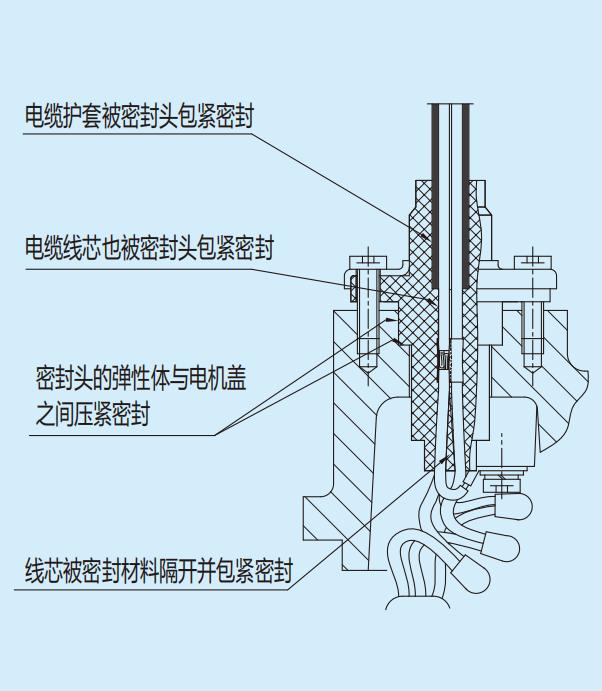

电缆密封头与电缆成为一体的完全密封：

四、WQ/E系列小型潜水排污泵特点

　　1、精选的泵体、叶轮

　　采用CAD技术进行反复修改设计，使泵体和叶轮得到最佳匹配，纤维、杂物容易通过，不缠绕堵塞。叶轮经严格平衡，从而使泵振动小，运转平稳。

　　2、高可靠的潜水电机

　　专门设计制造的潜水电机，防护等级为IP68，定子绕组为F级绝缘，由于潜水运行冷却效果好，绕组的实际温升低，因而电机更耐用。电机通过机壳散热，介质只要淹没电机定子高度的一半，就能可靠安全运行，淹没越多，越有利于电机的冷却。电缆为耐污水重型橡套软电缆，电缆线芯截面是按40℃环境温度下连续满载运行选用的，非常可靠。电缆在提手上进行了二次固定，避免运输、安装和使用过程中的损坏。

　　3、电机有严密的密封与严格的检验

　　1）轴的密封

　　两个独立的单端面机械密封分别布置在泵侧和电机侧，形成两道轴密封，泄漏量仅为双端面机械密封的十分之一以下。油室内的润滑油对电机侧机封的摩擦副进行润滑冷却。接触介质的泵侧上机封，采用碳化硅/碳化硅“硬对硬”的摩擦副，硬度高而摩擦系数很低，不易磨损失效；整体浸在油中的电机侧机械密封，采用石墨/碳化硅“软对硬”的摩擦副，摩擦系数很低而又很容易“跑合”，密封可靠。叶轮与泵盖之间的较小的缝隙能避免杂质进入轴封腔，同时保持机械密封的良好工作条件。机械密封的橡胶件的材质是耐油性优异的丁腈橡胶，弹簧和其它结构件是不锈钢材质。

　　2）电缆的全密封

　　WQ/E泵电机电缆线采用带铸头的全密封结构，电缆护套、电缆线芯及铸头硫化成一个整体，确保水不会通过电缆护套或者线芯之间的空隙进入电机腔。但电缆线头不能接触水，水进入电缆毕竟会使电缆的绝缘电阻严重下降而影响安全性。

　　3）零件之间的密封

　　各零件之间连接配合处用O形密封圈作为可靠的静密封。

　　4）密封性检验

　　零件都经压力试验合格后才能进行装配，每台泵在装配过程中和装配完成后都经严格的气压试验，确保电机的密封性。

　　4、可靠的轴承配置

　　选用名牌优质的深沟球轴承，都有充分的负荷裕度，确保产品可靠运行。

　　5、喷射搅匀功能

　　在泵体上开喷射搅匀孔，当泵运行时，泵内的压力水通过喷射孔形成高速喷射流进行强有力的搅拌，使较大范围的杂质悬浮起来，被泵吸入后排走，这样在较大范围内不会形成沉淀，比之仅仅在泵吸入口处进行机械搅拌更为优越。

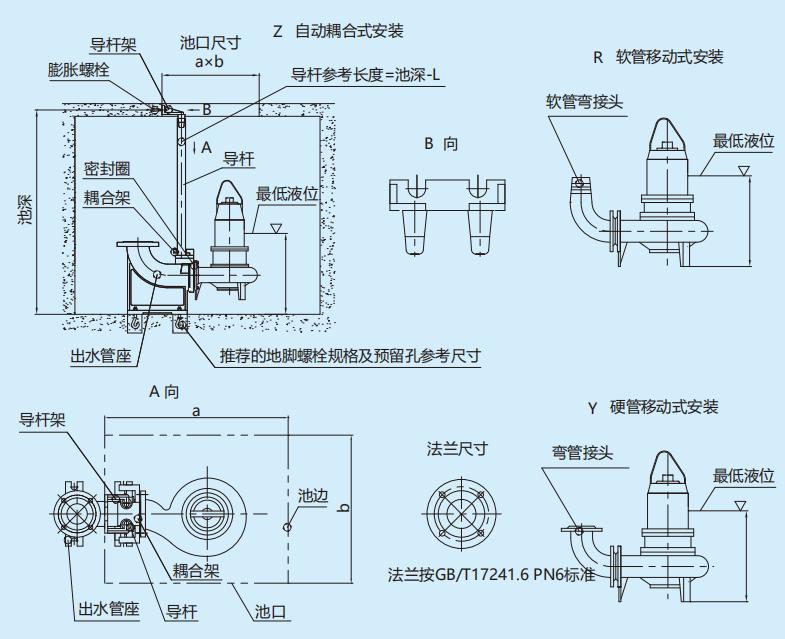

五、WQ/E系列小型潜水排污泵安装方式

　　WQ/E型泵有自动耦合式安装（Z）、软管移动式安装（R）和硬管移动式安装（Y）三种安装方式。软管移动安装和硬管移动安装很简单。下面对自动耦合式安装作一介绍：

　　自动耦合式安装无须用常规的紧固件来连接泵和管道。耦合装置只有出水管座、导杆、导杆架、耦合架这四样零部件。导杆只起导向作用，不受力，用普通自来水管或钢管按池深切割成需要的长度就可以了，所以用户可以自备。安装时，把出水管座、导杆、导杆架装好，把耦合架装到泵体上，吊起泵，将耦合架上的半圆孔口穿入导杆，把泵沿导杆向下滑到底，耦合架就会与出水管座对齐扣紧。需要维修泵时，只需把泵向上提，泵与出水管座就脱开了。这种安装方式很便于泵的维修。

　　由于耦合装置和泵是相对独立的，所以，如果您的泵站因情况变化需换用同口径的低扬程或高扬程的泵，可以仍然使用原来的耦合装置。

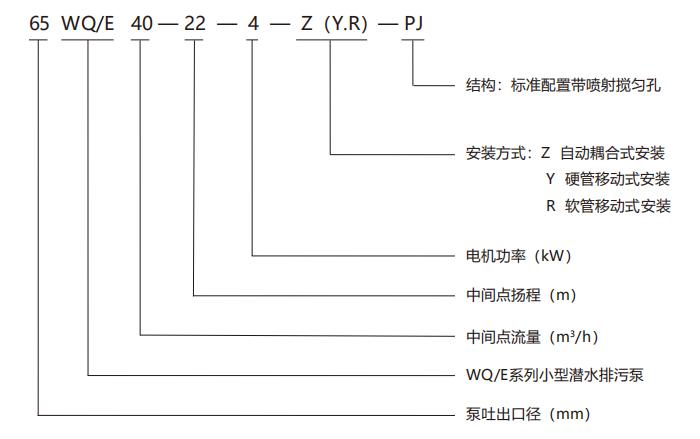

六、WQ/E系列小型潜水排污泵型号说明

　　电机电缆长度标准配置为5m，可以选配以5m一个长度单位增加（如10m、15m……）。
