产品概述
消防增压稳压给水设备是上海东方泵业(集团)有限公司按照GB27898．3的要求设计、生产与检验并符合国家消防标准GB50016《建筑设计防火规范》、GB50045《高层民用建筑设计防火规范》及上海市地方标准DGJ08—94—2007《民用建筑水灭火系统设计规程》。并按国家消防产品管理规定定期送国家消防装备质量监督检验中心进行型式检验，以保证产品符合相关国家或行业标准的要求。

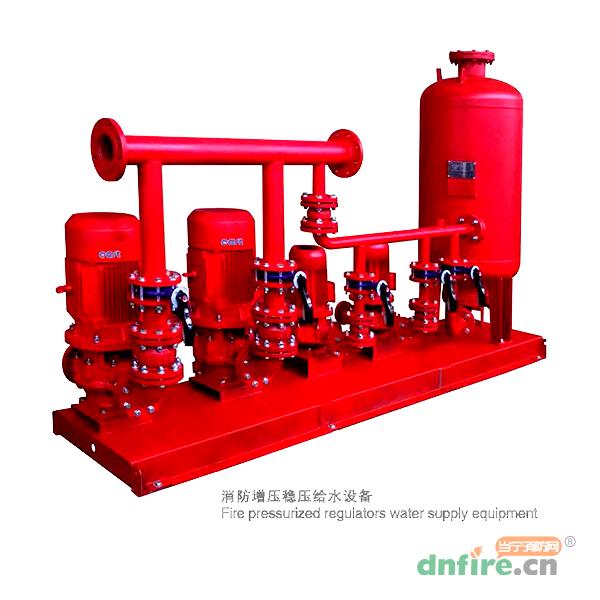

WZ消防增压稳压合用给水设备
能满足稳压和增压两种用途的消防给水设备。

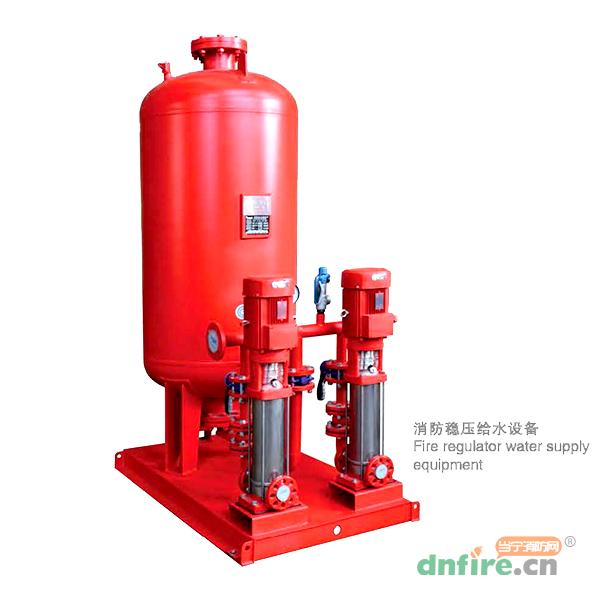

W消防稳压给水设备
用于维持消防给水系统适应工作状态压力稳定的消防给水设备。
在消防给水系统中，用于保证局部最不利点水压要求而设置的消防稳压泵或消防稳压罐称为局部稳压设施，用于保证系统水压或提供初期水量的气压给水罐称为消防稳压罐，用于稳定平时最不利点水压的给水泵称为消防稳压泵。

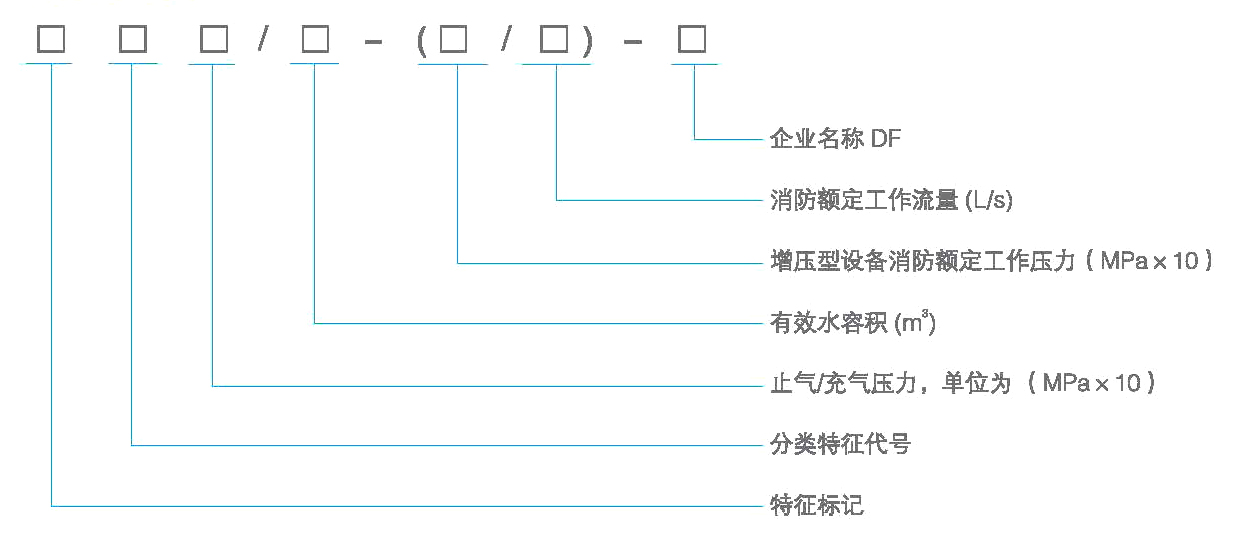

设备型号定义
特征标记
W：消防稳压给水设备；
WZ：消防增压稳压合用给水设备。
分类特征代号
按气压罐工作方式：采用隔膜式气压罐，特征代号省略。
注：我公司主要采用隔膜式气压罐，样本型号固按消防泵组及应用范围的特征代号编制。
型号定义示例：
设备型号WZ3/0.3-(5/10)-DF表示隔膜式消防增压稳压合用给水设备，充气压力0.3MPa，消防有效水容积0.3m³，消防额定工作压力0.5MPa，消防额定工作流量1OL／s。
设备型号W3/0.45-DF表示隔膜式消防稳压给水设备，充气压力0.3MPa，消防有效水容积0.45m³。
设备用途
高层、多层、低层T业民用建筑的室内外消火栓、自动喷水、水幕等消防给水
临时高压消防给水和稳高压消防给水；
临时高压消防给水和稳高压消防给水系统的局部增压给水。

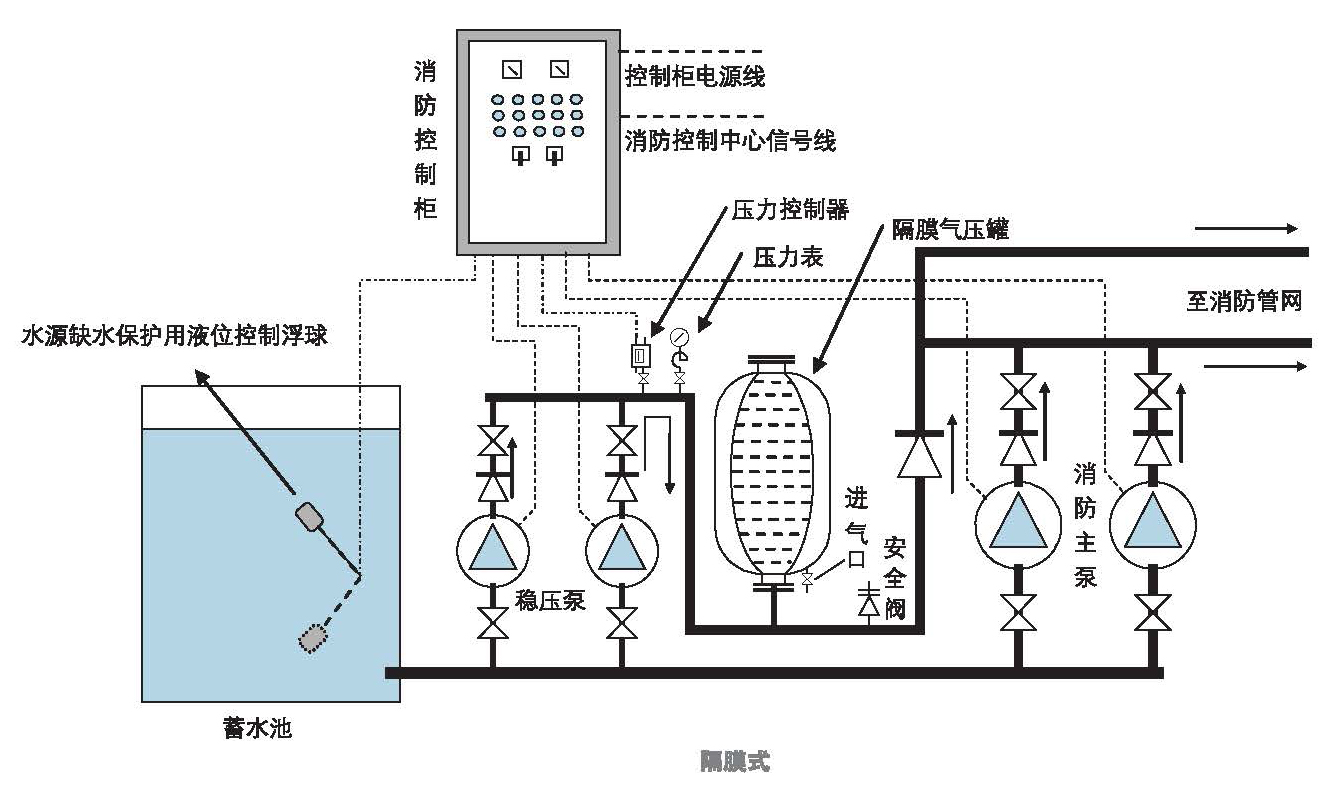

采用隔膜式气压罐的WZ消防增压稳压合用给水设备的工作原理图及特点
隔膜式气压水罐为气水分离式气压罐，其内部的空气和水被一层橡胶膜所隔离，形成互不接触的气室和水室，因此空气不会溶解于水中，设备正常运行时不需经常补气。设备结构组成及工作原理如图所示。橡胶隔膜用法兰固定在气压水罐罐体内。设备安装完毕后。一次性由充气咀向气室充气，将水室内的空气尽量挤出。待充气至系统设计最低工作压力时，封闭充气咀。设备投入日常运行时，罐内开始进水。随着进水量的增加，水室体积不断扩大，气室被不断压缩，罐内压力逐渐升高，达到设计最高工作压力时，水泵停止运行，气室的压力将水室内的水压入管网．来保持管网的压力。如此周而复始的进行日常消防管网的稳压补水。
同样，当有火警时，启动消防主泵的同时关闭稳压泵，解除缺水保护功能，使消防主泵直接供应消防用水。待灭火工作完毕，手动关闭消防水泵，消防控制柜又以自动方式控制稳压补水泵维持日常运行。
特点：由于采用橡胶隔膜作为气水隔离物，所以这种消防气压给水设备不需经常补气，省却了补气装置，简化了设备的结构，降低了故
障率；同时由于使气水相分离，防止了气水混合，因此减少了水的气化和由于气化所造成的汽蚀现象。

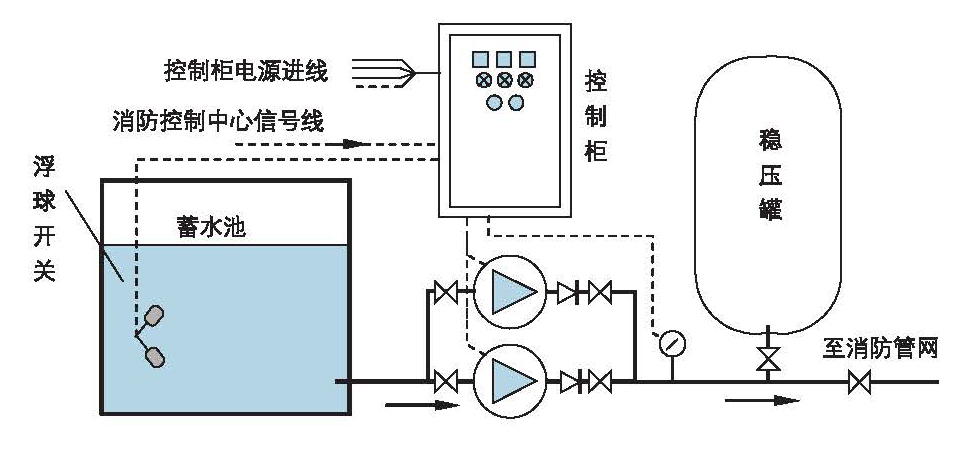

采用隔膜式气压罐的W消防稳压给水设备的结构组成及工作原理图
消防稳压给水设备由消防稳压泵、消防稳压罐和控制设备组成，稳压设备由压力控制器检测管网压力的高低以控制稳压水泵的运行和停止，保持消防管网的压力满足火灾时消防用水压力的要求。
《建筑设计防火规范》和《民用建筑水灭火系统设计规程》规定：
设置临时高压给水系统或稳高压消防给水系统的建筑物．应设消防水箱或气压水罐(规定可以不设的除外)。消防水箱(包括气压水罐)应储存10min的消防用水量。
《民用建筑水灭火系统设计规程》规定：
室内消防给水系统采用稳高压消防给水系统时，系统应设消防稳压泵与消防稳压罐，消防稳压罐总容积对室内消火栓给水系统或自动喷水灭火系统不应小于50L(0.05 m³)，对室内消火栓给水系统和自动喷水灭火系统合用的不应小于80L(O.08m³)。
室内消防给水系统和室外消防给水系统合并设置的稳高压消防给水系统，系统应设消防稳压泵与消防稳压罐，消防稳压罐总容积应不小于120L(0.12m³)。
设临时高压消防给水系统的高层建筑。当屋顶消防水箱的设置高度不能保证局部楼层最不利点的消防给水静压要求时，应采用局部稳
压设施。消防稳压罐的调节水容积对室内消火栓给水系统不应小于300L(0.3m³)，对自动喷水灭火系统不应小于150L(0.15m³)，
对室内消火栓给水系统和自动喷水灭火系统合用消防泵或消防稳压罐的给水方式不应小于450L(0.45m³)。
消防稳压泵的流量应按系统的渗漏量计算；消火栓给水系统宜为5L/s，自动喷水灭火系统宜为1L/s；消火栓给水系统与自动喷水灭火系统合用的消防稳压泵宜为3L/s。稳高压消防给水系统的消防稳压泵的扬程应大于消防泵的扬程，局部稳压设施的消防稳压泵其扬程应保证顶层最不利处的室内消火栓和喷头的水压要求。
设备基本参数
设备工作压力为：0.4，0.6，0.8，1.0，1.2，1.4，1.6MPa。
消防主泵的供水流量为：10.0．15.0，20.0，25.0，30.0，35.0，40.0L/s。
消防稳压泵的流量为：1.0，2.0，3.0，4.0，5.0L/s。
稳高压消防给水系统稳压罐总容积：0.05，0.08，0.12m³。
临时高压消防给水系统中的稳压罐有效水容积：0.3，0.45，0.6，O.8m³。
注意：以上各系列之参数，允许向两端外延伸，且样本中所列出的设备参数未能全面覆盖，请根据实际需求选择适合的消防额定工作压力、工作流量及气压罐容积。
安装尺寸图

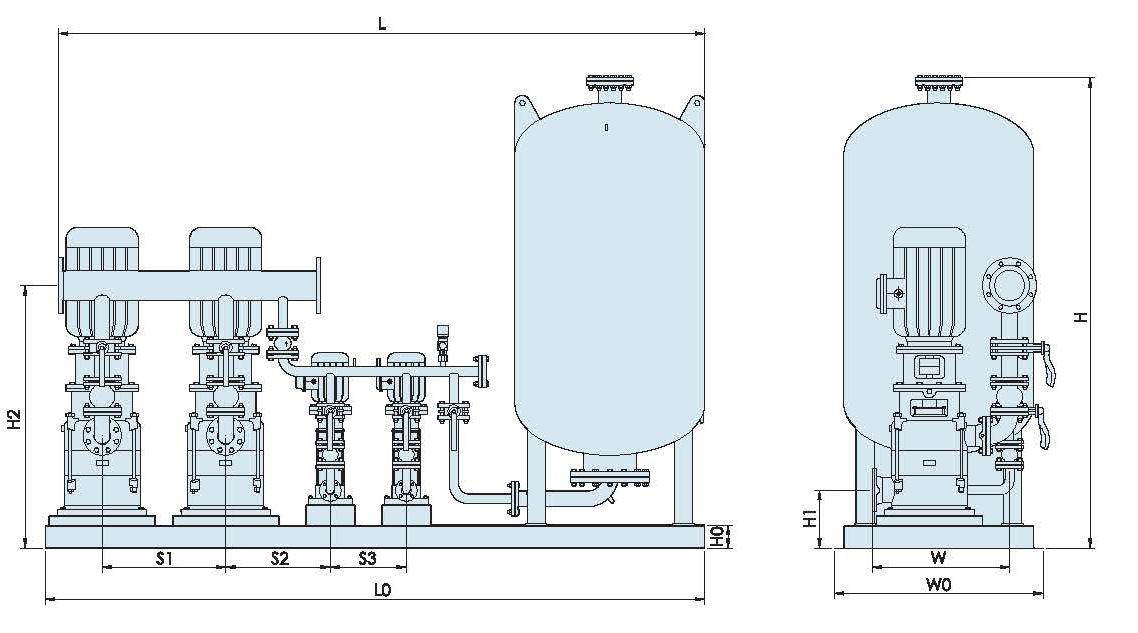

WZ消防增压稳压合用给水设备
W消防稳压给水设备
