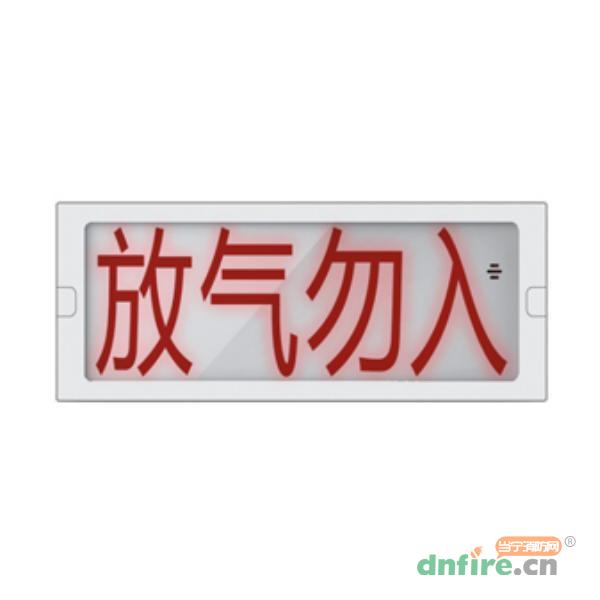

一、QM-ZSD-13气体释放警报器概述

　　QM-ZSD-13型气体释放警报器是与三江生产的气体灭火控制器配套使用的产品。气体释放警报器采用微处理器控制，能与控制器实时通讯，接收控制器发出的控制命令。气体释放警报器接收到控制器的启动命令后动作，闪动显示“放气勿入”，并发出声报警信号，提醒现场人员不要进入防护区。

　　气体释放警报器作为气体灭火防护区的声音报警和闪光报警装置，可广泛用于公共场所、酒店、娱乐场所、工厂、商场、医院、学校、写字楼、证券交易所等场所，尤其适用于能见度低或有烟雾产生的场所。

二、QM-ZSD-13气体释放警报器功能特点

　　◎电子编码，可通过编码器现场改写。

　　◎采用MCU控制闪光及声音报警驱动，稳定可靠。

　　◎光显示采用多只超高亮红色发光二极管作为光源，显示醒目、功耗低、寿命长。

　　◎采用引线方式接线，钥匙孔挂接方式安装，安装、调试、维护简单方便。

三、QM-ZSD-13气体释放警报器技术参数

型号	QM-ZSD-13
名称	气体释放警报器
品牌	三江
工作电压	DC24V
工作电流	静态时，总线＜1.5mA；启动时，总线≤40mA
闪光频率	1Hz～2Hz
点亮与非点亮时间比	2:1
发光字体表面亮度	50cd/m2～300cd/m2
声压级	75dB～120dB
变调周期	0.2S～5S
编码方式	电子编码
线制	二线制，无极性信号二总线
使用场所	室内（非住宅）
使用环境温度	0℃～+55℃（±3℃）
相对湿度	≤95%（40℃±2℃无凝露）
重量	约252g
外形尺寸	280×130×12（mm）
执行标准	GB 26851-2011《火灾声和或光警报器》

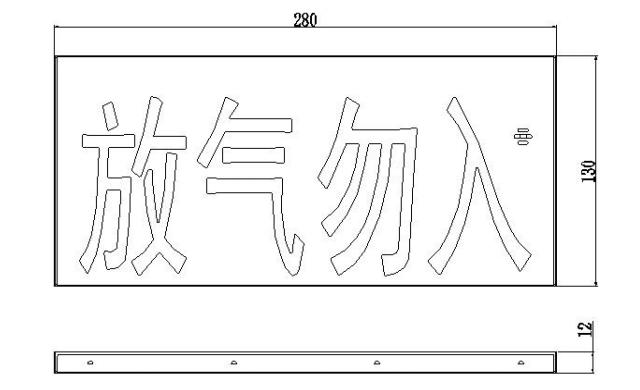

四、QM-ZSD-13气体释放警报器结构图

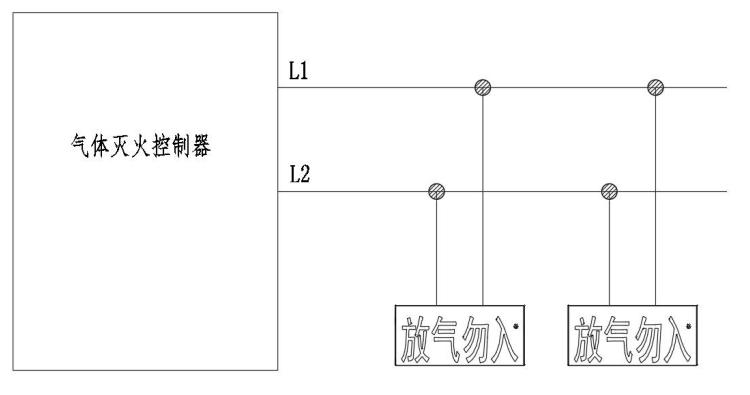

五、QM-ZSD-13气体释放警报器接线图及说明

　　接线方式：气体释放警报器采用二线制连接，按下图所示，“红/黑”引线连接控制器的信号总线L1和L2（接线时不区分极性）。

六、QM-ZSD-13气体释放警报器安装与调试方法

　-> 确认气体释放警报器的类型与施工图纸上所注类型相匹配；根据施工图纸上所标注的地址号，使用编码器对气体释放警报器编码。

　-> 切断控制器电源和DC24V电源，按施工图纸，将控制器的二总线（接线时不区分极性）正确连接到气体释放警报器的引出线上，然后挂接安装好。

　-> 待全部气体释放警报器安装完毕且确认无误后，接通控制器电源，进行自动登录操作。

　-> 气体释放警报器在控制器上自动登录时生产类型为“输出模块”；它的设备类型需手动更改，请改为“放气报警器”。

　-> 当气体释放警报器接收到控制器发来的动作信号时，气体释放警报器发出声、光报警信号；系统复位后，气体释放警报器将停止输出声、光报警信号。
