一、J-SAP-M-A62G-Ex隔爆型手动火灾报警按钮概述

　　J-SAP-M-A62G-Ex型手动火灾报警按钮主要配合智能二总线控制器使用。当人工确认发生火情后，按下此按钮，即可向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码地址及设备状态。正常运行时红色指示灯闪亮，火警时红色火警指示灯常亮。

　　手报防爆类型为隔爆型，符合GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》和GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的有关规定，适用于石油、化工行业等有防爆要求的1区及2区使用。手报内置微处理器，支持电子编码。

二、J-SAP-M-A62G-Ex隔爆型手动火灾报警按钮功能特点

　　◎防爆类型为隔爆型。

　　◎全电子编码，可通过编码器现场改写。

　　◎上盖和底座间可旋转4个方向相互配合使用。

　　◎手报提供无源输出触点，可通过中间继电器直接控制外部设备。

　　◎手报上的按片在按下后可用专用工具复位，不会破碎，可重复使用。

　　◎无极性二总线连接，安装、维护方便。

　　◎手报具有唯一ID码，维护简单方便。

三、J-SAP-M-A62G-Ex隔爆型手动火灾报警按钮技术参数

型号	J-SAP-M-A62G-Ex
名称	隔爆型手动火灾报警按钮
品牌	三江
防爆标志	Ex db ⅡC T6 Gb
防护等级	IP66
适用爆炸环境	含有Ⅱ类 A、B、C 级 T1~T6 组可燃气体或蒸汽与空气形成的爆炸性混合物的 1 区、2 区危险场所
工作方式	无极性二总线
工作电流	监视状态＜300uA，报警状态＜1mA
输出触点	容量 0.1A/30VDC，常开触点
编码方式	电子编码，编码地址 1～324 任选
启动零件	重复使用型金属按片，启动后可用专用工具人工手动复位
启动方式	人工按下按片
编码方式	通过编码器可现场编码，地址编码 1～324 任选
工作指示	红色火警指示灯，巡检时火警指示灯闪亮，报警时火警指示灯常亮
配接主机	火灾报警控制器
电气接口	2-M20×1.5
使用环境温度	可户外，-40℃～+70℃
相对湿度	≤95%(40℃±2℃无凝露)
重量	约 1.15kg（带底座）
外型尺寸	154×136×90（mm）
执行标准	GB 19880-2005、GB/T 3836.1-2021、GB/T 3836.2-2021

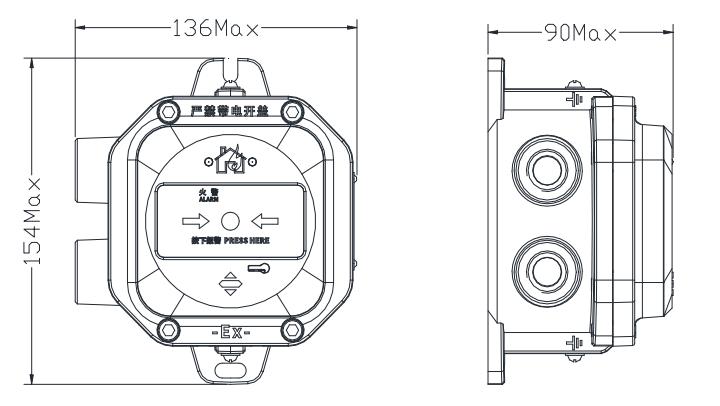

四、J-SAP-M-A62G-Ex隔爆型手动火灾报警按钮外观尺寸

五、J-SAP-M-A62G-Ex隔爆型手动火灾报警按钮接线图及说明

　　接线端子说明：



　　防爆手报接线图：

　　把手报L1和L2端口接到控制器总线上，可把CON1和CON2端口当作开关使用，最大可带0.1A/30VDC负载。
