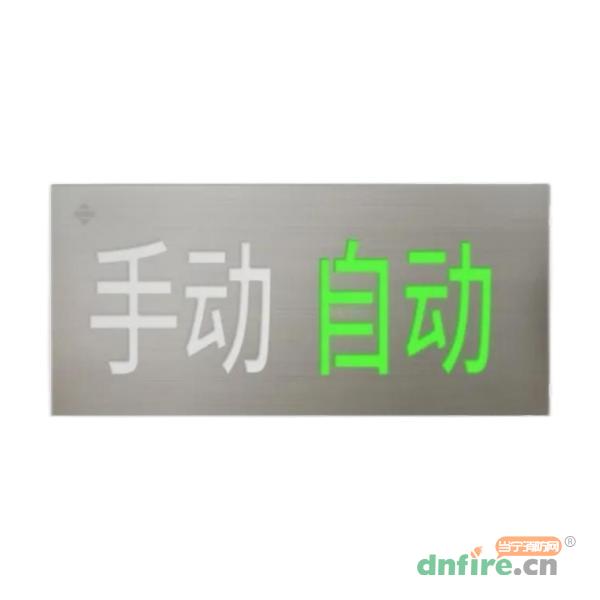

一、QM-ZSD-91手动自动状态指示灯概述
QM-ZSD-91型手动自动状态指示灯（简称手动自动灯）是与三江生产的气体灭火控制器配套使用的产品。手动自动灯采用微处理器控制，能与控制器实时通讯，接收控制器发出的控制命令。手动自动灯作为气体灭火防护区的手动自动状态显示装置，接收到控制器的启动命令后会点亮“自动”绿色字体区域；接收到控制器的停止命令后会点亮“手动”红色字体区域。达到实现提示整个气体灭火系统的手动或者自动状态的效果。
二、QM-ZSD-91手动自动状态指示灯功能特点
◎电子编码，可通过编码器现场改写。
◎采用MCU控制手动自动状态显示，稳定可靠。
◎光显示采用多只超高亮发光二极管作为光源，显示醒目、功耗低、寿命长。
◎采用引线方式接线，钥匙孔挂接方式安装，安装、调试、维护简单方便。
三、QM-ZSD-91手动自动状态指示灯技术参数
| 型号 |
QM-ZSD-91 |
| 名称 |
手动自动状态指示灯 |
| 品牌 |
三江 |
| 工作电压 |
总线 24V |
| 手动状态电流 |
≤ 25mA |
| 自动状态电流 |
≤ 12mA |
| 状态显示 |
手动状态：“手动”红色字体区域点亮，“自动”绿色字体区域熄灭；
自动状态：“自动”绿色字体区域点亮，“手动”红色字体区域熄灭。
|
| 编码方式 |
电子编码 |
| 线制 |
二线制，无极性信号二总线 |
| 使用环境温度 |
0℃～+55℃（±3℃） |
| 相对湿度 |
≤95%（40℃±2℃ 无凝露） |
| 重量 |
约 252g |
| 外形尺寸 |
280×130×12（mm） |
| 使用场所 |
室内（非住宅） |

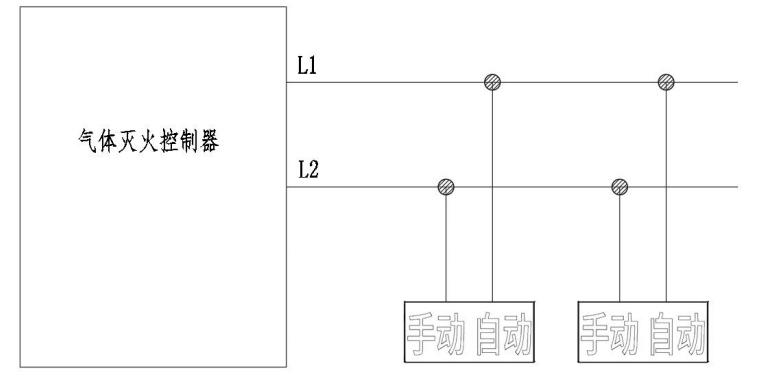

四、QM-ZSD-91手动自动状态指示灯接线图
接线方式：手动自动灯采用二线制连接，按下图所示，“红/黑”引线连接控制器的信号总线L1和L2（接线时不区分极性）。
五、QM-ZSD-91手动自动状态指示灯安装与调试重要说明
确认手动自动灯的类型与施工图纸上所注类型相匹配；根据施工图纸上所标注的地址号，使用编码器对手动自动灯编码。
切断控制器电源，按施工图纸，将控制器的二总线（接线时不区分极性）正确连接到手动自动灯的引出线上，然后挂接安装好。
待全部手动自动灯安装完毕且确认无误后，接通控制器电源，进行自动登录操作。
手动自动灯在控制器上自动登录时生产类型为“输出模块”；它的设备类型为“手自动灯”。
当手动自动灯接收到控制器的启动命令时会点亮“自动”绿色字体区域；接收到控制器的停止命令时会点亮“手动”红色字体区域。
