一、BEAM-SIDR线型光束感烟火灾探测器概述

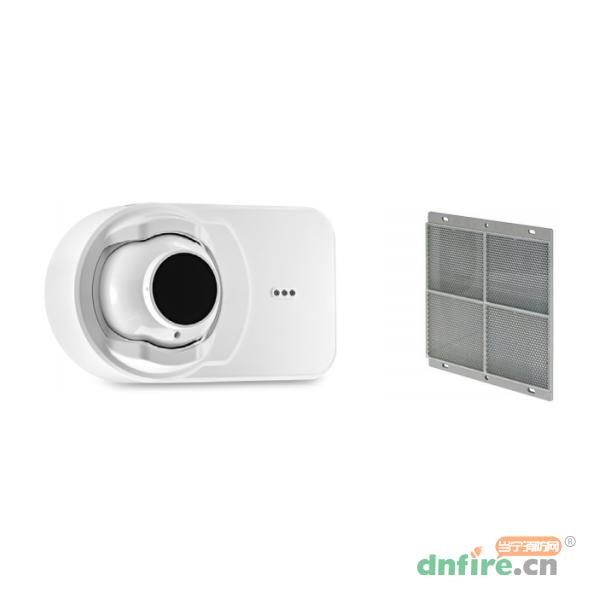

　　EAM-SIDR线型光束感烟火灾探测器统由一个发射/接受器和一个反光板组成，保护距离为5米~100米。

二、BEAM-SIDR线型光束感烟火灾探测器产品特性

　◎保护距离：5米~100米（16.4英尺~328英尺）

　◎灵敏度：启动时自动设定灵敏度阀值

　◎安装间隔：9.1米~18.3米（30英尺~60英尺），遵守国家和地方法律法规规定

　◎响应时间：报警：20秒；故障：30秒

　◎故障状态：光束受阻（96%或96%以上的减光率）；不正确的初始校准；达到自动补偿极限（需维修）；处于校准状态

　◎测试/复位特性：从地面模拟烟雾的电子特性；灵敏度滤光片；具有远程测试和复位开关功能

　◎指示灯：

　　报警：远程输出，现场LED（红色）

　　故障：远程输出，现场LED（黄色），闪烁时表示故障诊断

　　正常运行：现场LED（通讯时绿灯每隔5秒闪烁一次）

　　校准辅助指示：激光指示器和直观的光学对准制导，指示箭头

　　继电器：报警、故障

三、BEAM-SIDR线型光束感烟火灾探测器的技术参数

型号	EAM-SIDR
名称	线型光束感烟火灾探测器
品牌	盛赛尔
工作电压	DC24V
最大待机电流	24 VDC: 11mA
最大报警电流	24 VDC: 15mA
继电器触点	30 VDC/0.5A
复位时间	最长500毫秒
启动时间（通电后）	最长30秒
光路长度	5m~100m
最大光路方向偏差	±0.5°
报警阈值	2.0dB
调节角度	探测器：水平50°、垂直20°光束校准 反光板：水平、垂直±10°
外壳材质	塑料
工作环境温度	-10℃~+55℃
相对湿度	0%~95%RH无凝结
重量	1.77千克
探测器尺寸	L253mm×W150mm×H112mm
反光板尺寸	L230mm×W200mm×H10mm
执行标准号	GB14003-2005

四、BEAM-SIDR线型光束感烟火灾探测器初始化和调试

　　首先，确保探测器和反光板之间的光路内没有任何障碍物体，包括操作人员。然后开始手动校准成像镜和反光板。

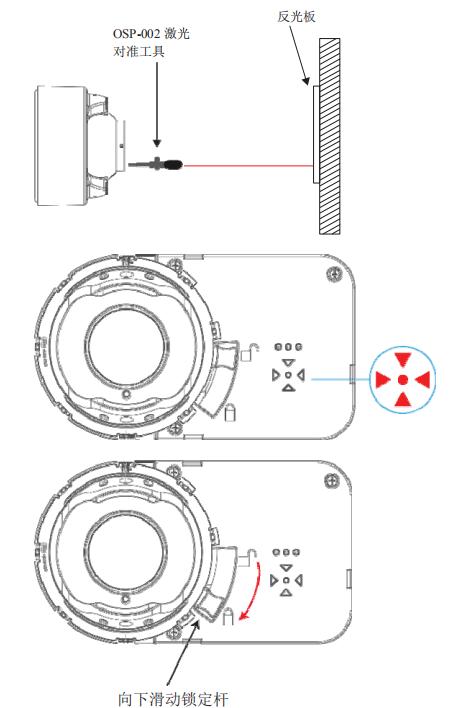

　　在长距离或光线较强环境中，可以用OSP-002激光对准工具完成系统的粗略校准。

　　按照以下步骤调整探测器组件的光学球面，使其与系统对准：

　　• 确保锁定杆位于3点钟位置；

　　• 4个箭头会直观地引导操作人员进行最佳透镜校准。

　　校准过程中，所有箭头一开始可能均为红色。

　　• 轻轻转动透镜，直到所有箭头和中间的绿色LED灯呈绿色闪烁状态，透镜达到最佳校准状态。

　　• 待所有箭头均变绿后，慢慢地向下移动锁定杆，直到透镜牢牢地锁住。这时，锁定杆处于5点钟位置，操作人员能感觉到锁定位置的阻力。

　　通过锁定透镜，激活内部开关，探测器开始初始化或调试过程。正常调试过程大约需要10秒。在调试过程中，必须保持光束路径清晰，无任何遮挡物。在这一过程中，转动探测器可以测定反光板在视场内的大小，并确定探测器与反光板之间的距离。在此测量基础上，灵敏度将自动设定为特定距离下的最佳灵敏度。

　　进入操作模式前，探测器会显示设定的灵敏度，并通过4个箭头闪烁黄色进行提示，代表选定的遮光度/灵敏度百分比，含义分别如下：1次=25%；2次=30%；3次=40%；4次=50%。5秒后，再次重复场景，然后箭头和LED灯熄灭，前面的OK LED灯闪烁绿色。这时，探测器处于正常运行状态。

　　现在可以在前面盖上可喷涂的装饰外壳来保护锁定杆，遮盖标定好的LED灯和锁定的探测器。

　　此外，装饰外壳也可将锁定杆固定到位。

五、BEAM-SIDR线型光束感烟火灾探测器测试

　　调试完成后，必须用反光板上的OSP-004测试滤光片或远程测试盒对测试探进行报警测试。如果用RTS151KEY测试探测器，远程故障LED灯会闪烁，显示探测器设定的灵敏度。闪烁次数，如第5节所述，表示设定的灵敏度级别，每3秒重复一次直到探测器复位。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	BEAM-SIDR
[名称]	线型光束感烟火灾探测器
[品牌]	盛赛尔
[探测类型]	反射式
[工作电压]	DC24V
[探测距离]	5m~100m
[指示灯状态]	具有一个绿色工作状态指示灯，正常监视状态时闪亮；具有一个黄色故障指示灯，故障状态时闪亮；具有一个红色报警确认灯，报警状态时常亮
