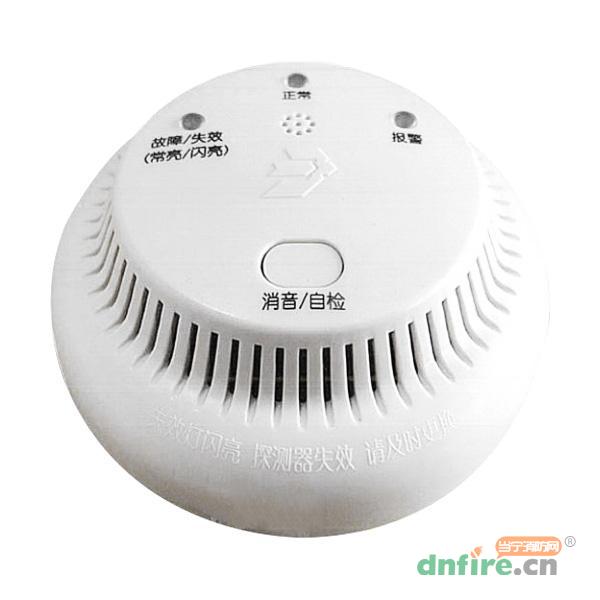

一、JM-JBF5101A一氧化碳（CO）浓度传感器概述

　　JY-JBF5101A家用可燃气体探测器用于探测可燃气体的泄露，当浓度达到报警动作值时，发出报警信号。提示相关人员及时采取措施排除隐患，实现早期预防，避免火灾、爆炸事故的发生。该探测器，应用于可燃气体报警系统中，可配合青鸟消防燃气系列控制器使用。

二、JM-JBF5101A一氧化碳（CO）浓度传感器特点

　　适用于使用管道煤气、人工煤气或一氧化碳气体产生和聚集的场所或其他散发可燃气体和可燃蒸汽的场所。

　　探测器为独立式安装设备，内置优质电化学气敏元件、高性能微处理器，采用SMT表面贴装工艺，可靠性高，一致性好。同时探测器还具有高灵敏度、对酒精和温湿度的感知程度小等优点。

　　设计遵照《家用可燃气体探测器》GB15322.2-2019国家标准。

三、JM-JBF5101A一氧化碳（CO）浓度传感器参数

存储温/湿度	-25℃～+60℃ /≤95%
报警动作值	150×10⁻⁶(体积分数)
稳定性	±50×10⁻⁶(体积分数)
检测气体	一氧化碳（CO）
响应时间	≤60S
电源电压	DC24V（±15%）
监视电流	≤3mA
报警电流	≤10mA
线制	二总线制（L+、L-）
外壳防护	IP30等级
控制输出	继电器接口(触点容量DC30V/2A或 AC125/0.5A)
报警声信号	≥75dB（1m）
外形尺寸	Φ100×H42mm
重量	约50g
信号传输距离	1000m（1.5mm²）
适配设备	JB - TB - JBF - 51S40 - 4可燃气体报警控制器 JB - TB - JBF - 51S40 - 8可燃气体报警控制器 JB - QB - JBF - 51S40可燃气体报警控制器
联网接口输出信号的类型、参数	采用QN总线传输信号，0xFA为起始位，浓度一个字节，正常、报警、类型一个字节，最后一个字节表示传感器寿命状态0x00为正常， 0xFF为寿命到期。
指示灯	绿色指示灯1个 （慢闪预热、快闪 巡检） 红色指示灯 1个（常亮报警） 黄色指示灯1个 （常亮故障、闪亮 传感器失效）
历史记录	a）、探测器报警记录：200条； b）、探测器报警恢复记录：200条； c）、探测器故障记录：100条； d）、探测器故障恢复记录：100条； e）、探测器掉电记录：50条； f）、探测器上电记录：50条； g）、气体传感器失效记录：1条；
传感器	电化学式传感器
传感器使用寿命	≥5年

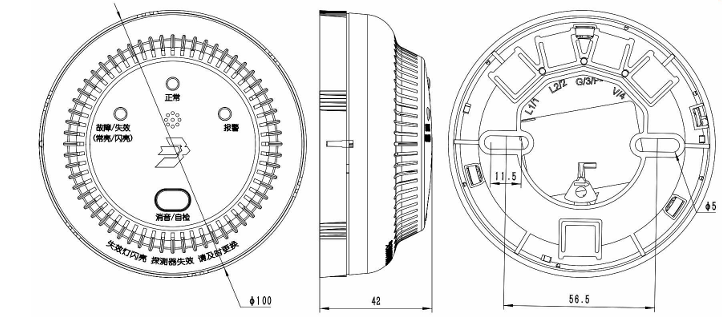

四、JM-JBF5101A一氧化碳（CO）浓度传感器外形尺寸图



五、JM-JBF5101A一氧化碳（CO）浓度传感器安装方式

　　探测器端子标志1，2，3，4，5分别表示L1，L2，COM，NC，NO。其中L1，L2为DC24V电源线；COM为继电器的公共端；NC为继电器的常闭端；NO为继电器的常开端；

　　端子1，2接控制器总线L1、L2（无极性）；端子3，4，5接输出设备。接线示意图如下所示。







　　探测器的安装应根据气源使用的具体情况分析决定，但要遵循以下原则：

　　1.探测器应与燃气源安装在同一房间内；安装位置距灶具或气源0.5m～4m的墙上。

　　2.设备安装时避免安装在油烟或扬尘大的位置，以免进气孔进气不畅。

　　3.避免安装在风速大的通道或窗口、浴室或存放大量油漆等挥发性有机物区域，否则可能引发误报。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JM-JBF5101A
[名称]	一氧化碳（CO）浓度传感器
[品牌]	青鸟
[测量气体种类]	可燃气体型
[适用气体]	一氧化碳
[测量范围]	0～500×10的-6次方（体积分数）
[工作电压]	DC24V
[执行标准]	GB 15322.2-2019
