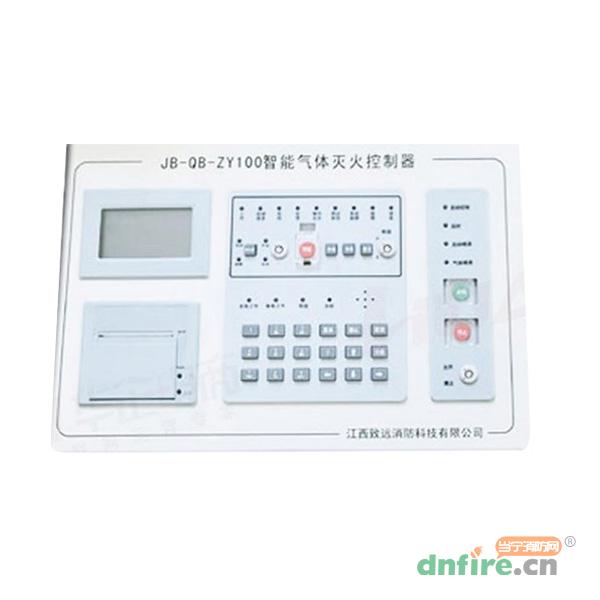

一、JB-QB-ZY100智能气体灭火控制器的概述
JB-QB-ZY100 智能气体灭火控制器（以下简称控制器），性价比高，配置灵活，是一款高智能的火灾报警控制器。可连接 ZY6000 智能控制模块和火灾声光警报器等系列产品。
二、JB-QB-ZY100智能气体灭火控制器的特点
1功能强、可靠性高
本控制器采用两总线通信方式，可定义128个智能控制模块，并显示其相关状态信息。通信采用先进的二总线通信技术，容错率高，距离远，稳定性和可靠性高。
2可视化窗口
本控制器采用窗口化菜单式命令，采用简易的界面信息，直观易懂，通过简单的操作（选择对应数字键选择）就可以实现系统提供的多种功能。
3灵活的配置选择
本控制器可读取前端总线设备的参数设置信息，并可对其进行配置，灵活高效。
4具备对控制模块全面的自检功能
本控制器具有输出线、反馈线断路、短路检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性。
三、JB-QB-ZY100智能气体灭火控制器的技术参数
| 电源 |
交流电源：额定工作电压~220V（187~242V）
备用电源：12V/4.5AH 1 节 |
| 使用环境 |
温 度： 0℃～+40℃
相对湿度：≤95%，不凝露 |
| 容量 |
壁挂机：回路数：1 个 回路的部件数:128 点 |
| 显示器 |
LCD 黑白液晶屏（256×160 点阵） |
| 外形尺寸（长宽高） |
374.0 mm×120.0 mm×254.0 mm |

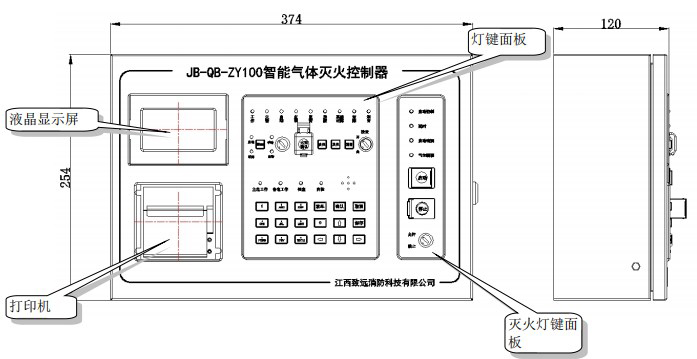

四、JB-QB-ZY100智能气体灭火控制器的外观结构
控制器采用壁挂式安装，主要包括液晶显示、灯键面板、灭火灯键面板以及打印机，外形尺寸(长×宽×高)：374.0 mm×120.0 mm×254.0 mm
五、JB-QB-ZY100智能气体灭火控制器的接线端子

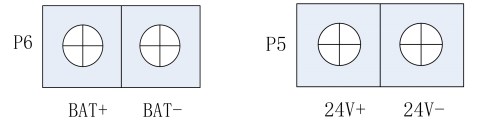

输出板对内端子
对内端子：
24V+：接电源+V正极。
24V-：接电源-V负极。
BAT+：接电池正极。
BAT-：接电池负极。

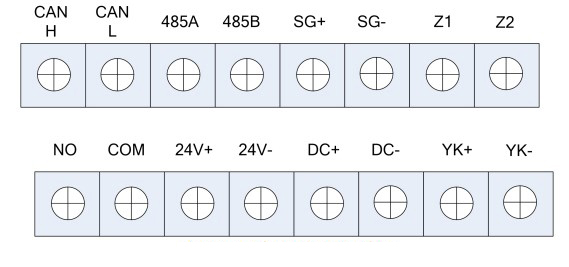

输出板对外端子
对外端子：
CANH、CANL：接CAN总线设备。
485A、485B：接485通信设备。
SG+、SG-：接非编码声光警报器。
Z1、Z2：回路总线，接ZY6000智能控制模块，设备地址范围1-128。无极性。
COM、NO:无源常开触点，可设置为喷洒或故障时常闭输出。
24V+、24V-：分别是24V输出的正极和负极，最大输出电流不超过100mA。
DC+、DC-：DC24V输出，最大电流2A，可设置电平或脉冲，脉冲时间为0表示电平，时间范围0~90秒。
YK+、YK-：火警触点闭合信号输入。
电源滤波板端子
P1：
L、N、EARTH：分别接电源的AC、AC和LG。
P2：
L、N、EARTH：分别接市电的L、N和地。

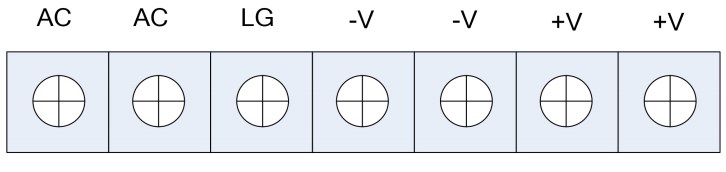

电源端子
AC：接电源滤波板的L。
AC：接电源滤波板的N。
LG:接电源滤波板的EARTH。
+V：接输出板的主电输入24V+。
-V：接输出板的主电输入24V-。
