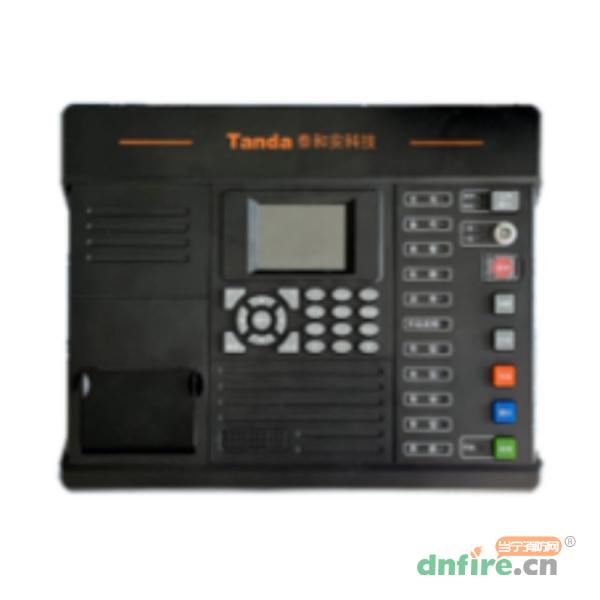

一、TE3001D电气火灾监控设备概述

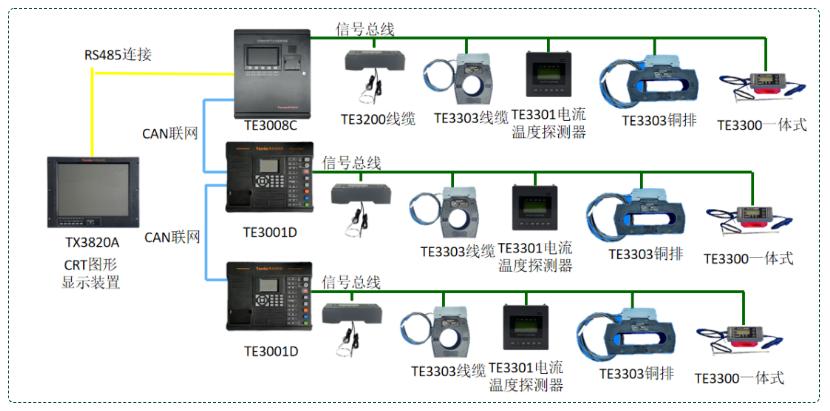

　　TE3001D电气火灾监控设备是泰和安为适应各种小型工程及一些大工程中某局部设置需要而推出的一款产品。监控设备可配接泰和安的各类电气火灾监控探测器，实现电气火灾状态的实时监视。

　　TE3001D电气火灾监控设备采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。

　　监控设备为非防爆型，为室内使用产品，应安装在安全区。监控设备最多可配接242个总线设备。

二、TE3001D电气火灾监控设备技术参数

型号	TE3001D
名称	电气火灾监控设备
品牌	泰和安
主电电源	AC220V（范围187V～242V），50Hz
最大工作电流	0.5A
备用电源	12.8V 4Ah
总线电压	DC24V
总线电流	500mA
DC24V输出	500mA
容量	最多可配接242个总线设备
输出接口	2个无源触点
液晶屏	2.8英寸TFT液晶屏，320×240分辨率
打印机	微型热敏打印机(选配)
使用环境温度	0℃～+40℃
相对湿度	≤95%RH，不凝露
外壳防护等级	IP30
材质	塑料

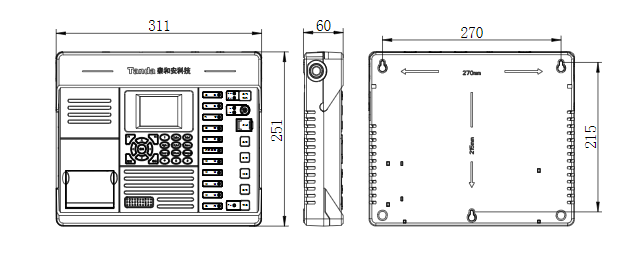

安装孔距	水平间距270mm，垂直间距215mm
重量	1.95kg
外形尺寸	311mm×60mm×251mm（长×宽×高）

三、TE3001D电气火灾监控设备接线说明

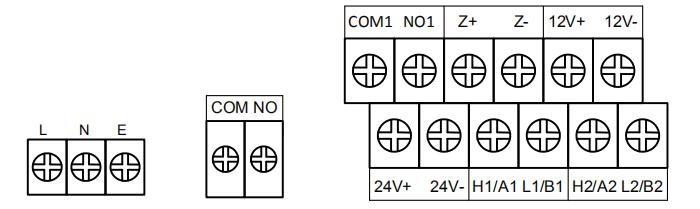

　　打开监控设备上侧的接线翻盖露出接线端子，监控设备对外接线端子示意图如图所示。

监控设备对外接线端子示意图

　　其中：

　　 L、N、E：交流220V输入端子；

　　 COM、NO：常开触点输出，报警发生后此触点闭合，状态恢复或复位后常开；

　　 COM1、NO1：常开触点输出，故障发生后闭合，故障恢复后常开；

　　 Z+、Z-：回路总线输出端子；

　　 12V+、12V-：预留；

　　 24V+、24V-：DC24V输出端子；

　　 H1/A1、L1/B1，H2/A2、L2/B2：预留输出端子。

四、TE3001D电气火灾监控设备布线说明

　　报警总线宜采用截面积大于1.5mm2的铜芯耐火聚氯乙烯绝缘绞型连接软电线（NH-RVS），最长距离为600 m。

　　报警总线、通讯线等不能和高压线穿入同一根保护管内；当必须合用同一线槽时，线槽内应有隔板分离。

　　报警总线和通讯线不能布在同一根多芯电缆中。
