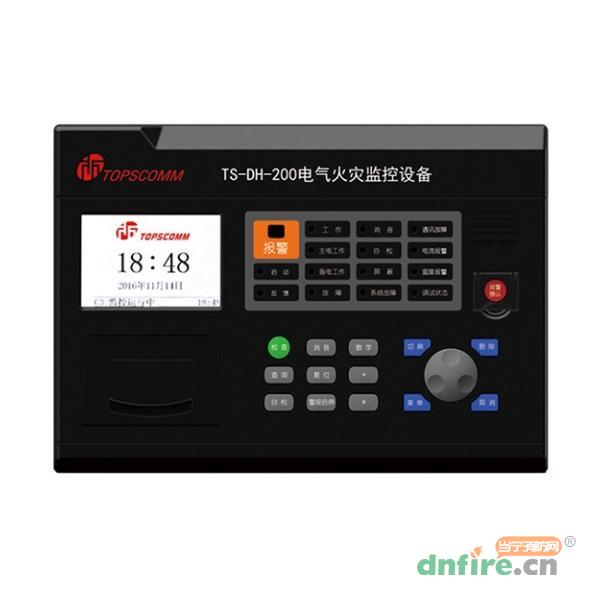

一、TS-DH-200电气火灾监控设备产品特点
1.采用自主知识产权的TC-BUS通信协议，实现无极性二总线通信，无需独立24V电源。
2.报警信息快速上传，时间小于1s。
3.具有剩余电流及温度报警功能，报警阈值可设定。
4.大屏幕彩色液晶显示器，信息以汉字方式直观显示在屏幕上。
5.内嵌微型打印机，可实时打印系统的报警信息、状态信息及记录信息。
6.配置有一路故障输出、一路报警输出、一路无源输入。
7.具有局域联网功能，实现对报警、故障等信息的组网传输和操作。
8.具有信息传输功能，可将信息上报给图形显示装置。
9.备电采用智能电源管理，具有备电充放电管理、完善的保护功能。
10.支持TTS语音播报功能，以中文语音播报各类信息。
二、TS-DH-200电气火灾监控设备技术参数
|
内容
|
技术参数
|
|
主电电源
|
额定电压AC220V；
电压变化范围AC176V～AC420V
|
|
备电电源
|
12V/2.3Ah蓄电池
|
|
总线电压
|
16V～28V
|
|
总线电流
|
最大输出电流0.6A
|
|
容 量
|
最多可挂接252个现场设备
|
|
液晶规格
|
3.5寸320×480图形点阵彩色液晶屏
|
|
打印机
|
微型热敏打印机
|
|
外形尺寸
|
270.0mm×190.0mm×62.5mm(长×宽×高)
|
|
外壳防护等级
|
IP30
|
|
重 量
|
约2.3kg
|
|
安装孔距
|
水平间距226mm，垂直间距93mm
|
|
使用环境
|
温 度：0℃～+40℃
相对湿度≤95%，不凝露
|
|
执行标准
|
GB 14287.1-2014《电气火灾监控系统第1部分：电气火灾监控设备》
|
三、TS-DH-200电气火灾监控设备安装及接线
监控器采用壁挂式安装方式，安装前开盖接线方式同TS-FHM-200防火门监控器，接线完成后使用3个M6的膨胀螺栓固定在牢固的墙壁上。
监控设备对外接线端子。
其中：
N、L：交流220V电源输入，其中为电源保护地线。
MPI+、MPI-：TC-BUS-MPI总线，用于监控器级联。
BJ+、BJ-：报警信号输出，DC24V有源输出，最大输出电流150mA。
GZ+、GZ-：故障信号输出，DC24V有源输出，最大输出电流150mA。
B1、B2：TC-BUS-PDC总线。
IN+、IN-：DC24V有源输入。
485A、485B：图形显示装置接口。
四、TS-DH-200电气火灾监控设备布线要求
1.布线要符合GB50166-2007的要求。
2.不同电压等级、不同类别的线路，不要布在同一穿线管内或线槽中。
3.交流220V电源线（、N、L）宜选用阻燃耐压750V以上的三芯绝缘线。
4.故障信号线（GZ+、GZ-）、报警信号线（BJ-、BJ+）宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线，最长距离不应超过500m。
5.TC-BUS-PDC总线（B1、B2）为无极性二总线，宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线，最长距离不应超过1200m。
6.TC-BUS-MPI总线（MPI+、MPI-）宜选用RVS-2×1.5mm2双绞线（注意极性），最长距离不应超过2000m。
主要事项：
1.安装及施工应按照GB50166-2007《火灾自动报警系统施工及验收规范》执行。
2.内含高压，维护时请注意安全。
