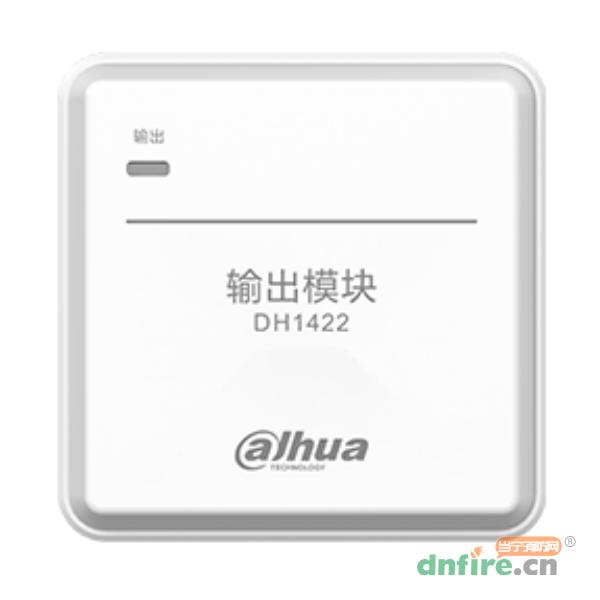

一、DH1422输出模块概述

　　DH1422输出模块是火灾自动报警系统的组成部分，也可用于控制背景音乐以及消防应急广播线的通断。其采用二线制通讯工作方式，通过内部微型处理器总线通讯电路执行控制器命令，模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。该模块可配接JB-QGL-DH1001消防联动控制器等控制器、背景音乐与消防应急广播系统，常用在具有火灾自动报警系统、消防应急广播系统、背景音乐系统的场所，例如商场、酒店、学校、厂房等民用建筑或工业建筑。

二、DH1422输出模块功能特点

　　布线方便：二线制，无极性

　　通讯可靠：采用高性能微处理器，灵敏度高、运行稳定可靠

　　超低功耗：超低监视电流及动作电流

　　安装便利：底座接线端子采用防脱设计，方便安装接线

三、DH1422输出模块技术参数

型号	DH1422
名称	输出模块
品牌	大华
工作电压	DC24V
静态电流	≤270μA
动作电流	≤7mA
输出容量	DC24V/2A（可配接5W音响45个，3W音箱80个）
指示灯	输出灯：红色（正常状态闪亮6s/次，启动时常亮，故障时快闪2s/次）
线制	二线制
编码范围	电子编码，可在1～254之间任意设定
通讯距离	≤1500 m
工作温度	-10℃~+55℃
储存温度	-20℃~+65℃
相对湿度	≤95%，无凝露
壳体颜色	白色
重量	约117 g（含底座）
外形尺寸	90.0 mm×90.0 mm×37.0 mm（带底座）
执行标准	GB16806-2006

四、DH1422输出模块接线图

　　端子1、2：信号线，无极性

　　端子3、4：音箱线（音箱线末端需要并联一个47KΩ电阻）

　　端子6、7：背景广播

　　端子8、9：消防广播
