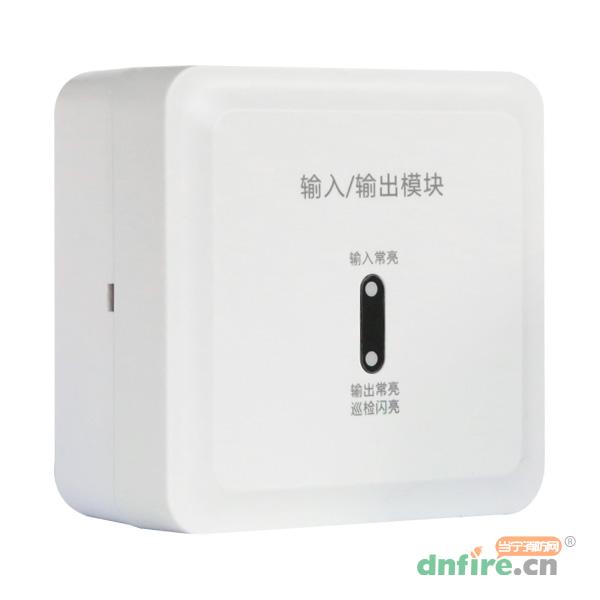

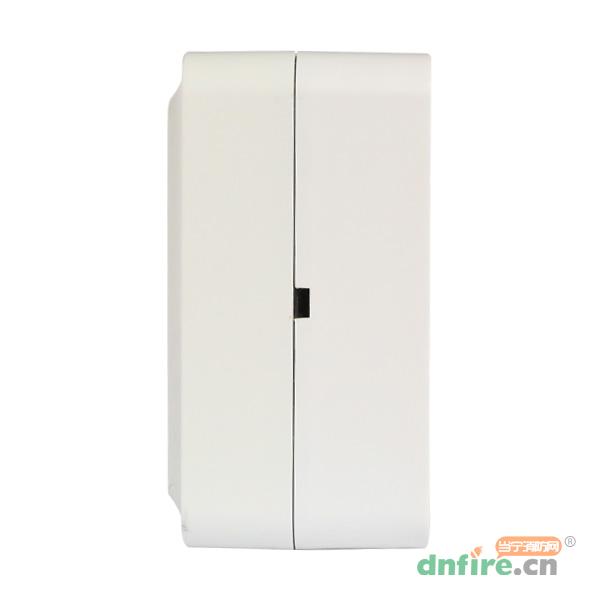

一、KZJ-A76型输入/输出模块概述

　　KZJ-A76型输入/输出模块与A系列联动控制器配套使用，采用无极性二总线供电设计，可以对外提供DC24V电源输出。

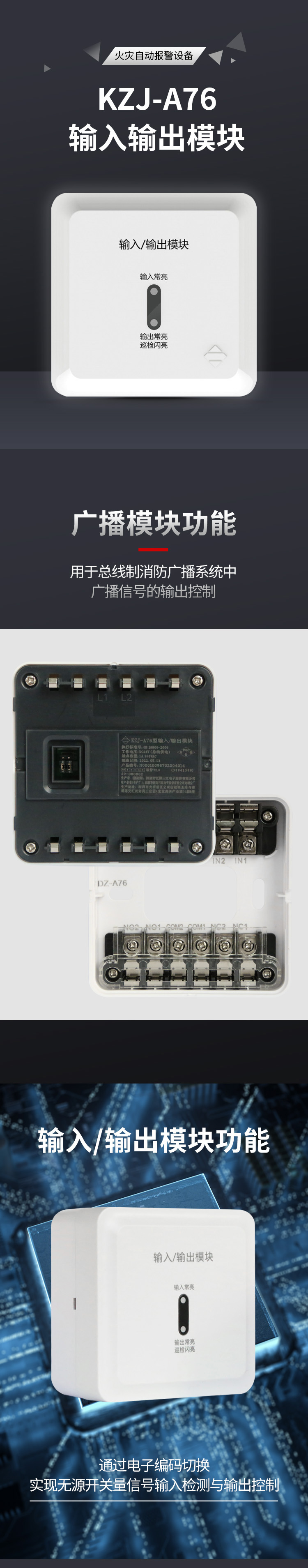

　　KZJ-A76模块主要用于总线制消防广播系统中广播信号的输出控制（广播模块功能），模块执行启动命令后，其指示灯常亮，并将切换状态信息传回火灾报警控制器，由控制器显示切换是否成功；如果切换成功，KZJ-A76模块的输入指示灯将常亮。

　　KZJ-A76模块也可以通过电子编码切换实现无源开关量信号输入检测与输出控制（输入/输出模块功能），模块输入动作后输入指示灯常亮；输出控制启动成功后，巡检指示灯常亮。

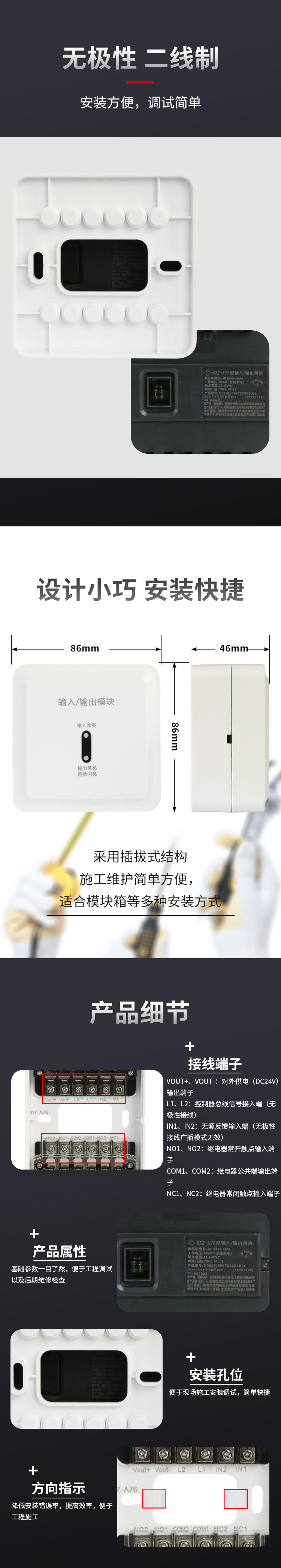

二、KZJ-A76型输入/输出模块特点

　　供电与通信：采用无极性二总线供电设计，与A系列联动控制器配套使用，布线简单，施工方便，且避免了因极性接反而出现的问题。

　　功能多样：主要用于总线制消防广播系统中广播信号的输出控制，也可通过电子编码切换实现无源开关量信号输入检测与输出控制，集广播控制与输入输出检测控制功能于一体。

　　低功耗：静态电流＜1mA，动作电流＜20mA，有效降低系统能耗，延长设备使用寿命，减少维护成本。

　　对外供电：可对外提供DC24V电源输出，电流＜50mA，能为外部设备提供稳定的工作电源。

　　输出方式：采用继电器无源输出，输出能力强，触点容量为1A 250VAC，最多可带广播负载300W，能满足多种消防设备的控制需求。

　　工作指示清晰：巡检时，指示灯约每12秒闪亮一次；输出状态时，指示灯常亮；反馈状态时，输入指示灯常亮，方便工作人员直观了解模块工作状态。

　　编码灵活：电子编码方式，占用1个总线地址，可在1～324之间任意设定，便于在系统中进行灵活配置和管理。

　　环境适应性强：使用环境温度为0℃～+40℃，相对湿度≤95%（40℃±2℃无凝露），可在大多数室内环境中稳定工作。

　　执行标准严格：执行GB 16806-2006标准，产品质量和性能符合国家标准要求，确保在消防系统中的可靠性和安全性。

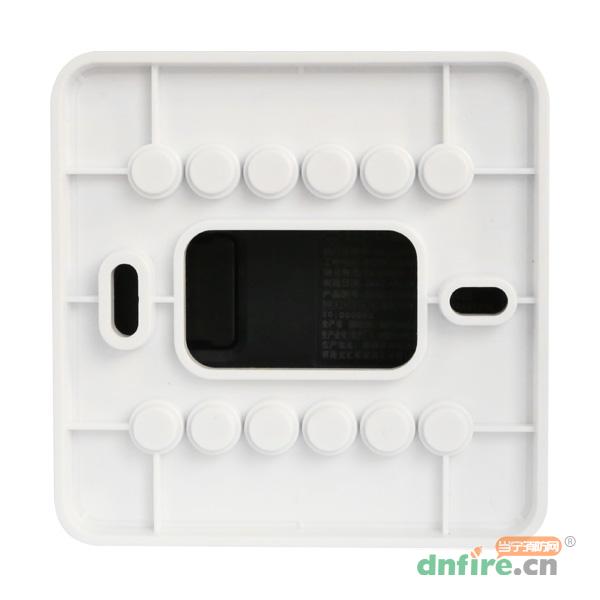

　　结构设计合理：采用上、下盖结构设计，配合底座接线安装，调试和维护简单方便。

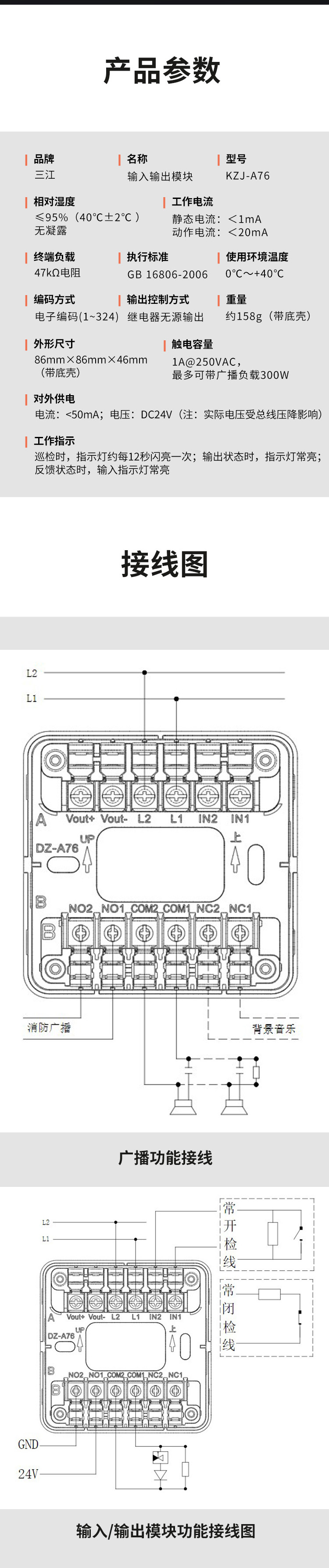

三、KZJ-A76型输入/输出模块参数

型号	KZJ-A76
名称	输入/输出模块
品牌	泛海三江
工作方式	无极性二线制
静态电流	＜1mA
动作电流	＜20mA
对外供电	电流＜50mA；电压：DC24V（注：实际电压受总线压降影响）
输出方式	继电器无源输出
触点容量	1A 250VAC，最多可带广播负载300W
终端负载	47kΩ电阻
工作指示	巡检时，指示灯约每12秒闪亮一次；输出状态时，指示灯常亮；反馈状态时，输入指示灯常亮
编码方式	电子编码，占用1个总线地址，可在1～324之间任意设定
使用环境温度	0℃～+40℃
相对湿度	≤95%（40℃±2℃无凝露）
重量	约158g(含底座)
外型尺寸	86 mm×86 mm×46 mm(带底座)

四、KZJ-A76型输入/输出模块模式设置

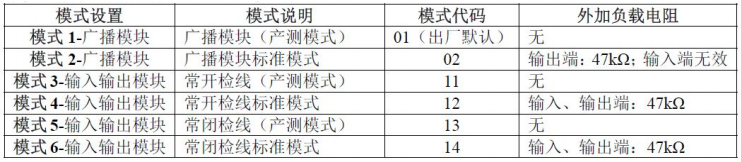

　　将模块主体与编码器正确连接，按编码器“#”键切换至“99A”模式，然后输入下表中相对应的工作模式代码，再按“运行/停止”键进行模式设置：

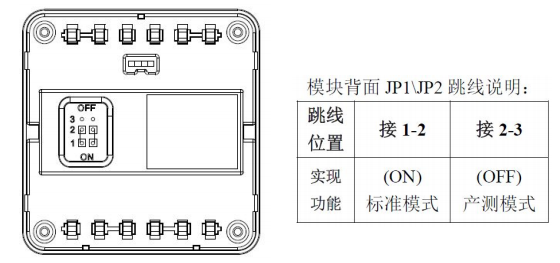

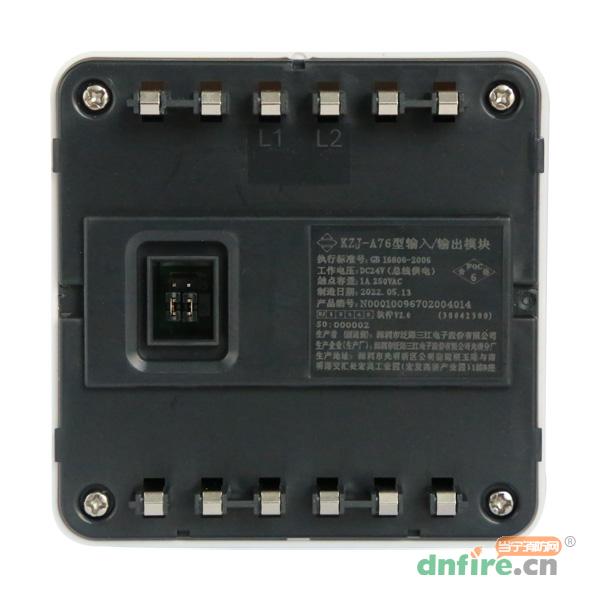

五、KZJ-A76型输入/输出模块接线端子说明

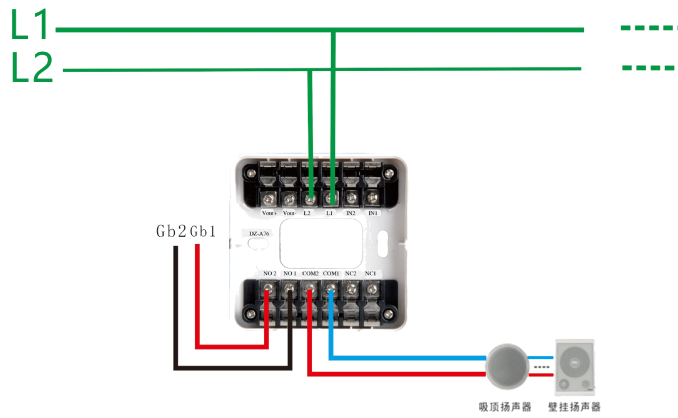

六、KZJ-A76型输入/输出模块接线图

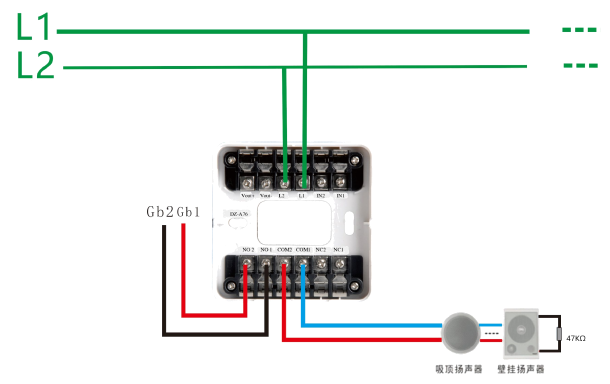

　　外置终端模负载式：



　　内置终端负载模式：

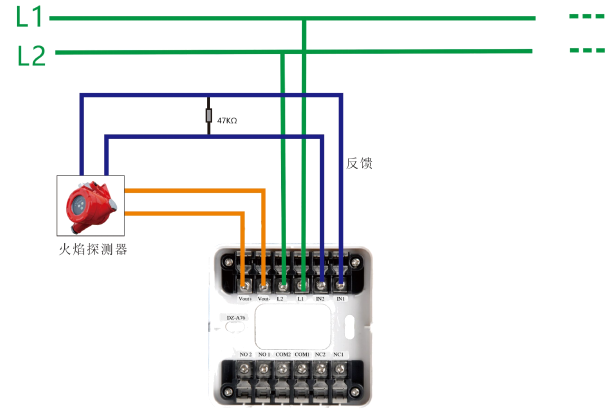

　　输出24V模式（外置终端模负载式）：

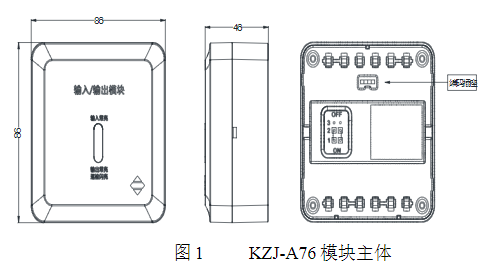

七、KZJ-A76型输入/输出模块外形尺寸图
