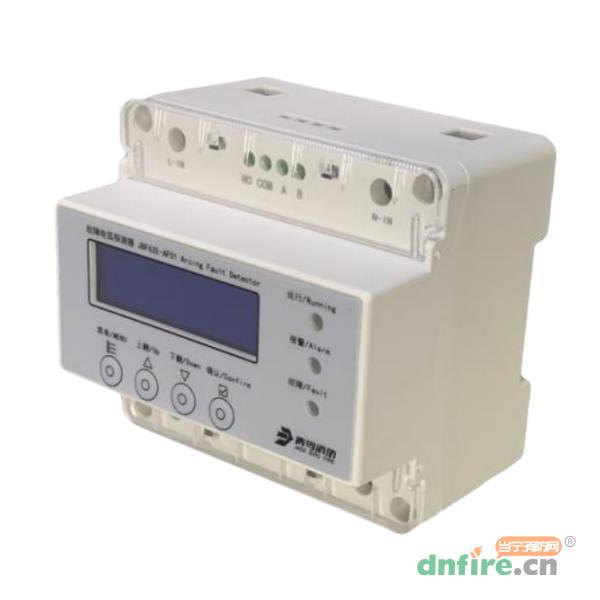

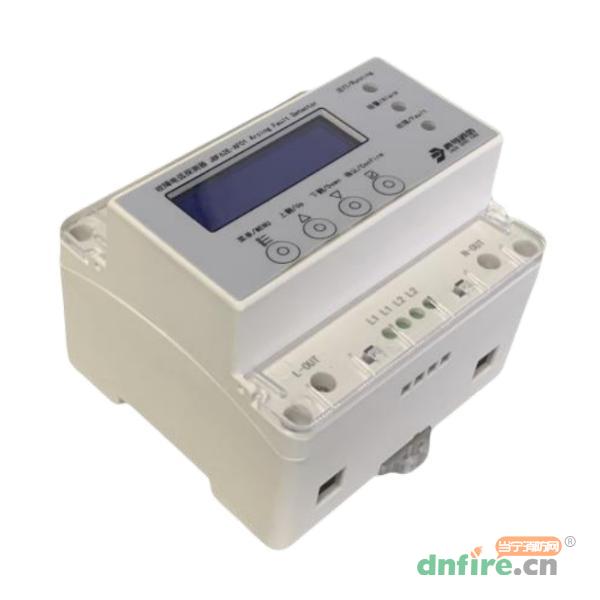

一、JBF62E-AF01故障电弧探测器概述
JBF62E-AF01故障电弧探测器,具有体积小、功能多、可靠性强、安装方便等特点。产品遵循国标GB 14287.4-2014,该产品是通过对线路中因线路老化、绝缘皮破损引起的并联故障电弧和因线路接触不良等情况引起的串联故障电弧进行有效的检测,提前预警,及时通知用户检修这些电气隐患,来达到对电气火灾的预防性防护。
二、JBF62E-AF01故障电弧探测器工作原理
本故障电弧探测器可以对接入线路中的故障电弧进行有效的检测,通过内置电路及软件对下级线路的故障电弧情况进行分析处理,判断下级终端线路的状态。当检测到线路中存在一定数量的故障电弧时,可以进行报警,点亮报警灯,并将报警信息传输给电气火灾监控设备,以实现预警火灾发生的目的。
三、JBF62E-AF01故障电弧探测器产品特点
满足GB 14287.4-2014标准。⚫核心电路采用SMT表面贴装工艺,可靠性高,一致性好。
具有运行、报警、故障三个指示灯可分别显示正常工作状态、报警及故障状态。
具有监视电压过压、欠压和电流过载的功能。
采用青鸟自主研发的可靠的故障电弧判断算法。
具有一组报警继电器输出接口。
可与青鸟JBF-62S30电气火灾监控设备进行配接使用。
也可独立使用,通过开关量触点给出报警信号。
四、JBF62E-AF01故障电弧探测器技术参数
额定电压 |
AC220V 50Hz |
额定电流 |
32A |
工作电压范围(回路部分) |
DC13V-28V,调制型,控制器提供 |
监视电流(回路部分) |
≤0.75mA(DC24V) |
报警电流(回路部分) |
≤0.85mA(DC24V) |
确认灯 |
监视状态:运行指示灯绿色闪亮;报警状态:报警指示灯红色常亮;故障状态:故障指示灯黄色常亮 |
报警继电器 |
2A 250VAC/30VDC,常开触点 |
线制 |
二线制(无极性) |
编址范围 |
1~252 |
编址方式 |
专用电子编码器 |
最远传输距离 |
1500m(RVS-2×1.0mm2) |
兼容性 |
JBF-62S30电气火灾监控设备 |
探测特性 |
故障电弧探测灵敏度等级1~9级(1级最灵敏,9级最迟钝,出厂默认5级) |
报警设定值 |
过载:32~48A可设,出厂默认42A
过压:0~20%可设,出厂默认10%
欠压:0~20%可设,出厂默认15%
|
工作温度 |
-10~+55℃ |
贮存温度 |
-20~+65℃ |
相对湿度 |
≤95%(无凝露) |
外壳材质 |
ABS,阻燃V0级 |
外观 |
PantoneQ716-1-3 白色 |
产品质量 |
365g |

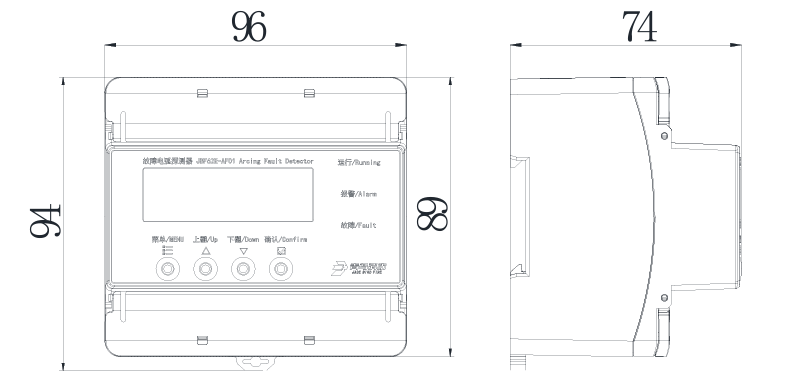

外形尺寸 |
L 96mm×W 94mm×H 74mm |
执行标准 |
GB 14287.4-2014《电气火灾监控系统第4部分:故障电弧探测器》 |

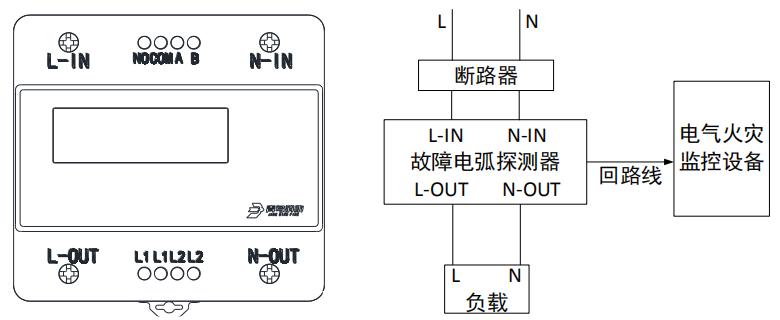

五、JBF62E-AF01故障电弧探测器接线图
L-IN:火线输入端
N-IN:零线输入端(如遇到单路火线/共用零线的配电形式时,N-IN接共用零线即可,N-OUT可以留空)
L-OUT:火线输出端(负载端)
N-OUT:零线输出端(负载端)
NO:报警继电器常开端
COM:报警继电器公共端
L1、L2:消防总线回路端子,无极性
