一、JB-TG-NFS3-3030火灾报警控制器（联动型）概述

　　JB-TG-NFS3-3030火灾报警控制器，装备了10英寸彩色图形触摸显示屏，方便用户操作。其模块化设计使得各种功能模块能够快速插拔于机柜之间，从而简化了安装并且方便模块定制。JB-TG-NFS3-3030火灾报警控制器还支持身份识别和用户管理功能，并且与霍尼韦尔系统的各类组件实现了完美的兼容。

二、JB-TG-NFS3-3030火灾报警控制器结构布局介绍

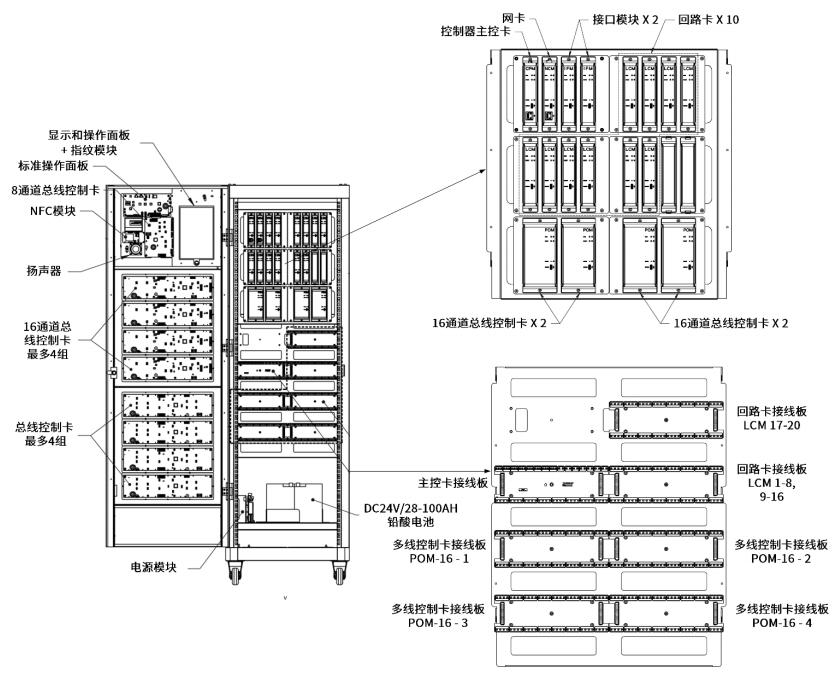

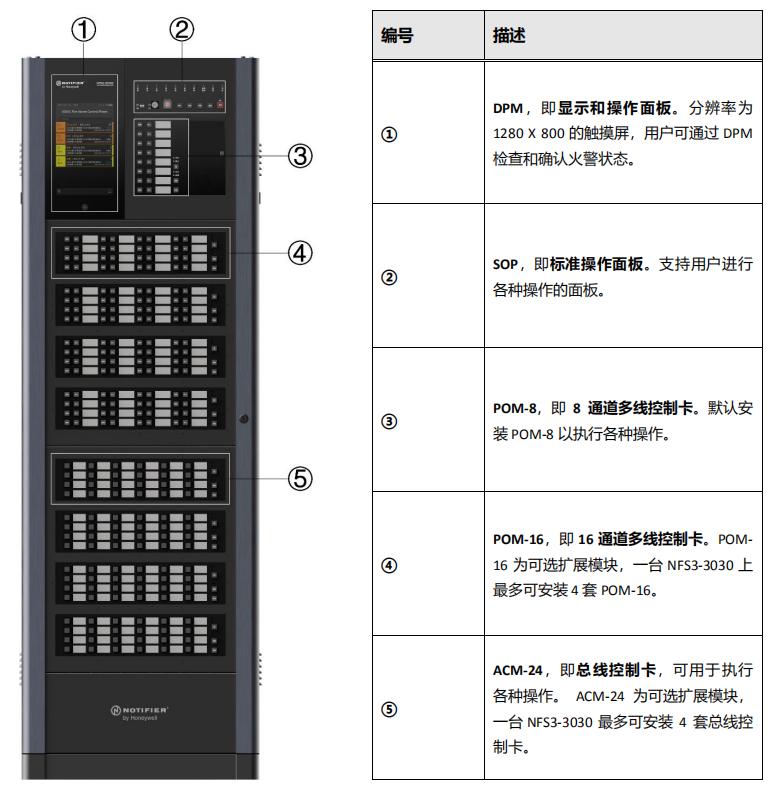

　　NFS3-3030由前面板和安装模块的内部组件构成。前面板上安装有DPM、SOP、POM-8、POM-16和ACM-24操作面板（部分为选配），以供用户执行各种操作。

　　机柜内安装有母板和接线板。模块安装在母板上并连接到回路卡/多线卡接线板（TBB）或主控卡接线板（TBB-Core）上。

　　NFS3-3030可安装一系列模块，包括1个控制器主控卡（CPM）、1个网卡（NCM-F/NCM-W）、2个接口模块（IFM）、10个LCM（回路卡）和4个POM-16模块（16通道多线控制卡）。上图显示了要求的安装布局，其中CPM位于左上角的第1个插槽上，其右侧是NCM和2个IFM模块。LCM所用插槽为第一排的其余4个插槽和第二排的6个插槽，而4个POM-16模块则位于底部。

　　要连接模块，需要使用多线卡/回路卡接线板（TBB）和主控卡接线卡（TBB-Core）。机柜上应安装1块TBB-Core和6块TBB。在第一排，用于LCM模块的接线板板位于右上角，支持第17至20个回路。第二排左侧只有1块TBB-Core，用于连接CPM、POM-8、NCM和IFM模块。第二排右侧是用于LCM模块的接线板，支持1至16回路。第三行和第四行各有2个用于POM-16模块的接线板。

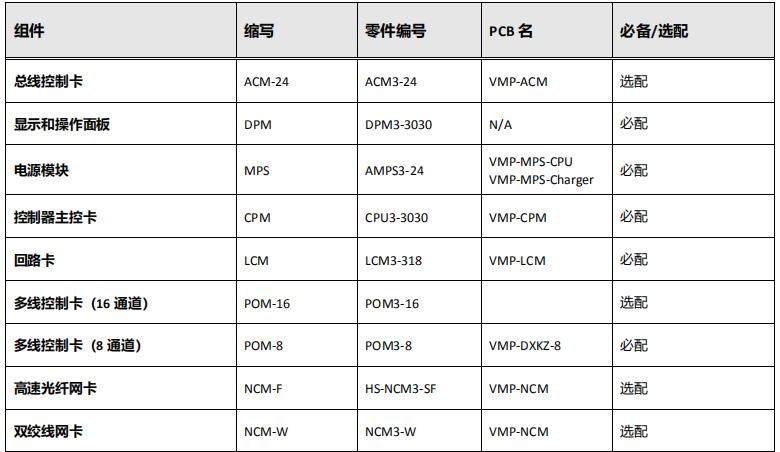

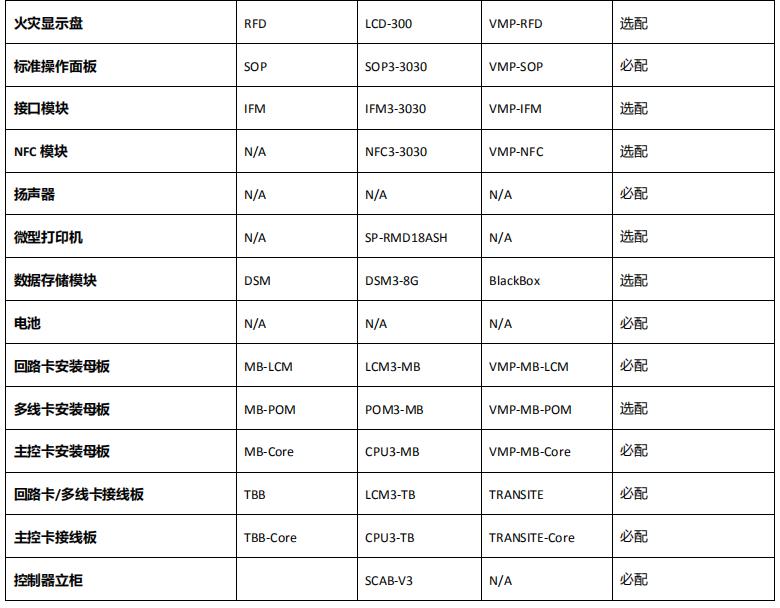

三、JB-TG-NFS3-3030火灾报警控制器（联动型）组件

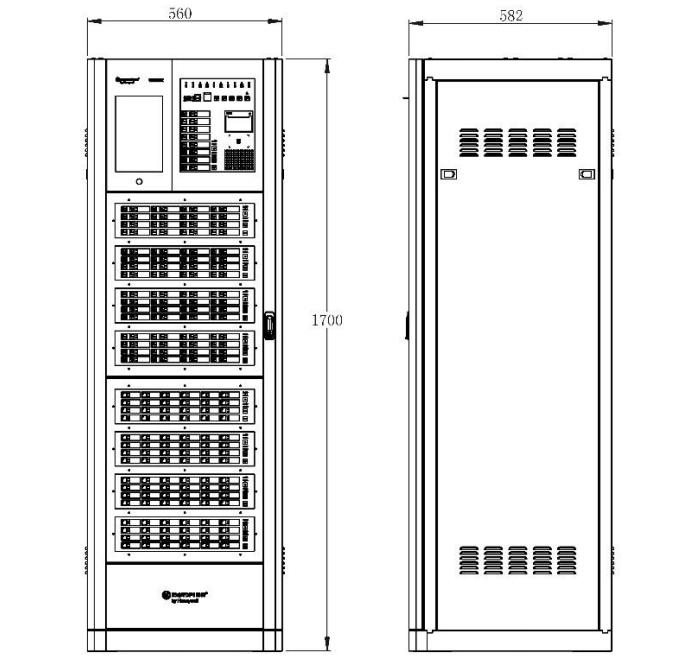

四、JB-TG-NFS3-3030火灾报警控制器（联动型）外形尺寸

五、JB-TG-NFS3-3030火灾报警控制器（联动型）兼容现场设备
