一、JTY-H-JBF4382C线型光束感烟火灾探测器概述

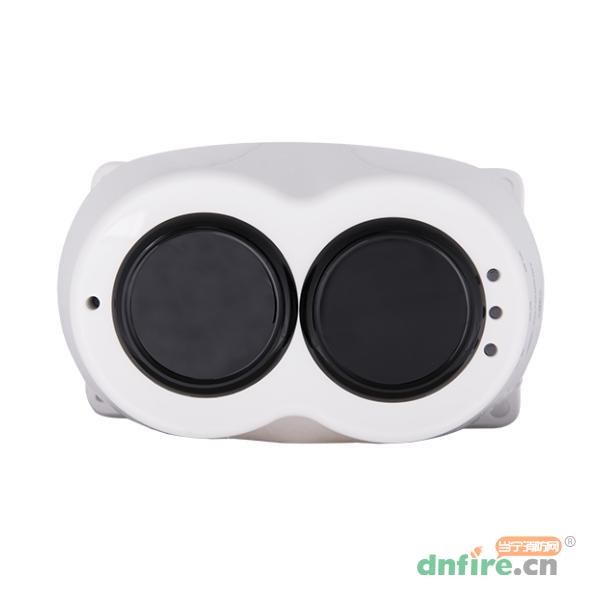

　　JTY-H-JBF4382C型线型光束感烟火灾探测器是反射式总线编址型线型光束感烟火灾探测器，适用于本公司11SF、11SF-C、51S系列控制器。具备两组继电器，可分别输出火警、故障信号，可与不同厂商的火灾报警控制器连接。探测器配有激光模组和LED信号指示，整个调试过程方便，快捷，易于操作。

二、JTY-H-JBF4382C线型光束感烟火灾探测器工作原理

　　探测器由红外发射部分，红外接收部分，CPU及相应的放大处理等电路组成。正常工作状态，当没有烟时，红外发射管发出的红外光能到达接收管；而有烟时，由于烟的散射作用，到达接收管处的红外光线会减少，当红外光线减少到设定的阈值时探测器发出报警信号。

三、JTY-H-JBF4382C线型光束感烟火灾探测器产品特点

　　采用自主研发的朱鹮芯片，性能稳定。

　　采用SMT表面贴装工艺，可靠性高，一致性好。

　　采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1000m。

　　电子编码方式，可通过专用电子编码器编址。

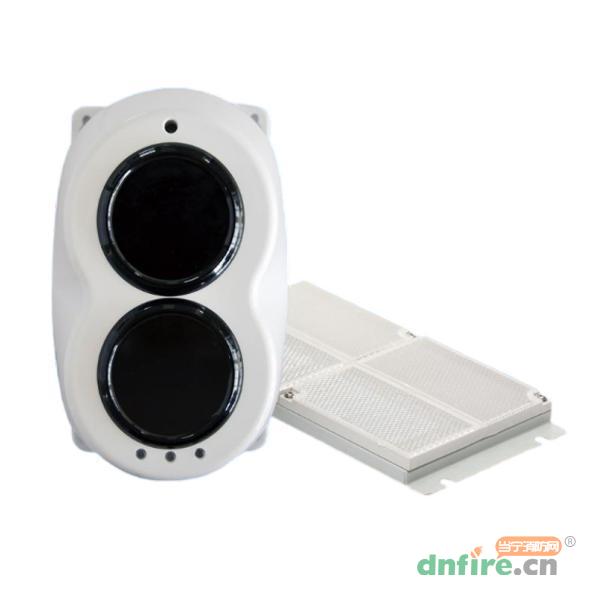

　　反射式线型光束感烟火灾探测器,发射接收一体化设计。

　　开关量信号输出，可兼容任意厂家信号输入模块。

　　调试简单，激光模组快速定位反射器的安装位置，可根据调试指示灯闪动频率判断信号强度。

　　采用自动增益控制技术，背景信号自动补偿，抗日光能力强。

　　两组独立步进式精密微调，水平/垂直光学角度调整方便，校准精确。

四、JTY-H-JBF4382C线型光束感烟火灾探测器主要参数

型号	JTY-H-JBF4382C
名称	线型光束感烟火灾探测器
品牌	青鸟消防
工作电压	用编址时：总线 18V-28V，调制型，控制器提供 用非编型：外接 24V 直流电源
继电器触点	DC30V/2A
监视电流	≤6mA
报警电流	≤16mA
确认灯	监视状态：“火警”指示灯红色闪亮。 报警状态：“火警”指示灯红色常亮。  故障状态：“故障”指示灯黄色常亮。 调试状态：“调试”指示灯绿色闪亮或常亮。
线制	二线制（无极性）
编址范围	1~200
编址方式	专用电子编码器
兼容性	可配接 JBF-11SF/JBF-11SF-C/JBF-51S 系列控制器
最远传输距离	1000m/RVS2*1.0 mm2
保护面积	1400 ㎡
调节角度	±0.5 度
光路长度	5m~100m
减光率	一级减光率30%； 二级减光率40%； 三级减光率50% ；四级减光率60% 注：减光率可通过编码器设置，默认 30%
工作温度	-10℃～+55℃
贮存温度	-20℃～+65℃
相对湿度	≤95%（无凝露）
使用场所	室内
外观	PANTONE Warm Gray 1 C 米白色
外壳材质	塑料
产品质量	约 564g
外形尺寸	发射尺寸  L 189mm×W 118mm×H 126mm 反射尺寸 L 122mm×W 100mm×H 9mm（4 块）
执行标准	GB 14003-2005 《线型光束感烟火灾探测器》

四、JTY-H-JBF4382C线型光束感烟火灾探测器安装注意事项

　　探测器安装时应尽量避免太阳光、卤素灯光等强光源直接照射接收器，且确保干扰光源路径与探测器光路夹角大于5°。

　　探测器光路需要畅通无阻且光路周围1m范围内不应有固定或移动物体。

　　探测器不适合安装到存在大量粉尘或水蒸气的场所。

　　将反射器安装到保护区域的另一侧，安装位置可以通过探测器上面的激光模组进行定位。定位时应调节探测器的水平、竖直调节旋钮尽量使激光模组垂直于安装面。

　　安装距离在5m~50m之间时，需要使用2块反射器。安装距离在50m~100m之间时，需要使用4块反射器。反射器组合使用时应当摆放紧密，反射器之间不应留有空隙。

五、JTY-H-JBF4382C线型光束感烟火灾探测器接线说明

 　　接线端子示意图如下：

符号	D2/D1	F2/F1	V	G	L2/L1
名称	故障继电器	火警继电器	24V	负极	回路芯线

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTY-H-JBF4382
[名称]	线型光束感烟火灾探测器
[品牌]	青鸟消防
[工作电压]	DC18V~DC30V
[静态电流]	≤15mA
[报警电流]	≤35mA
[探测距离]	最大100米
[编码]	电子编码
[指示灯状态]	报警状态：红色指示灯常亮
[线制]	4线制
[防爆标志]	非防爆
