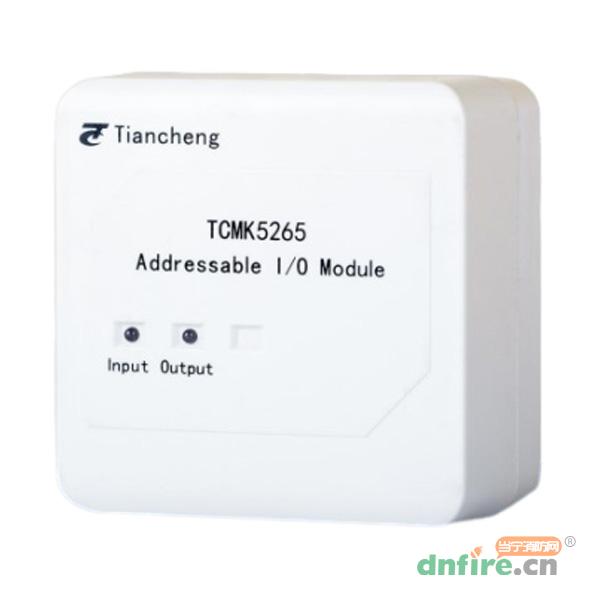

一、TCMK5265 Addressable I/O Module的概述

1.Fix the base with two tapping screws,and then connect loop to terminals(polarity-insensitive).After thebase is fixed firmly,rotate the bottom of detector and base clockwise,and then the detector will be fitted tothe base.

2.Wiring instructions:RVS twisted pair with cross-sectional area≥1.0mm2 should be selected for the secondbus of the detector,which should be laid through metal pipe or flame retardant pipe.The length of theconnecting wire should be limited to the single bus resistance≤20Q,otherwise the wire diameter should beincreased.

二、TCMK5265 Addressable I/O Module的特点

▪non-polarized two bus,ultra-low power consumption,no need to add DC24V power supply

▪passive outputvv input and output have isolating loop to effectively filter out external interference

三、TCMK5265 Addressable I/O Module的技术参数

Rated operating voltage	Loop:24V(14V~28V);
Operating current	Monitoring current: ≤ 0.2mA start current: ≤ 0.5mA
Operating Environment	Temperature:-10℃~+55℃; Relative Humidity:≤95% non-condensing
Input supervisory external loop	Open circuit occurs when normally open terminal supervising externalloop (short circuit is an action signal), the module will send a fault signalto the control panel.
Material and color	ABS;Porcelain white
Output supervisory external loop	Short circuit or open circuit on the output loop occurs, the module will send a fault signal to the contaol panel
Weight	147g
Mounting hole distance	60mm
Dimension(L×W×H)	86mm×38mm×86mm(with base)
