一、JTY-HM-EI8019型线型光束感烟火灾探测器的概述和特点

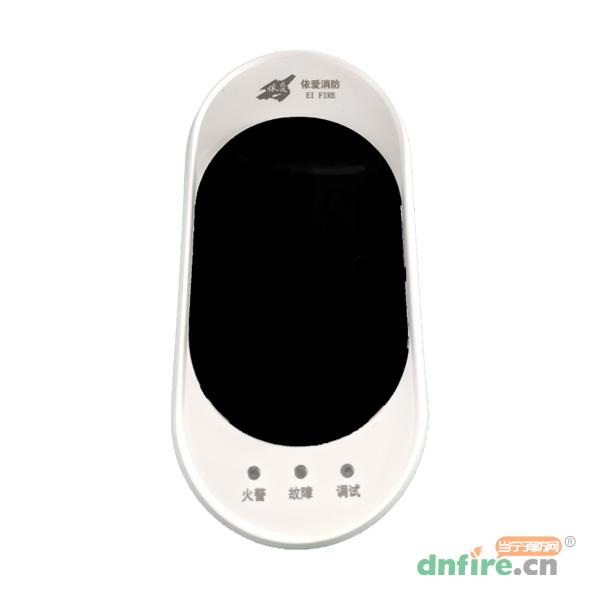

JTY-HM-EI8019型线型光束感烟火灾探测器（以下简称探测器）是反射式总线编址型线型光束感烟火灾探测器，可配接EI系列火灾报警控制器使用。具有一组火警和一组故障输出开关量信号，可与不同厂商的火灾报警控制器连接。探测器配有激光模组和LED信号指示，整个调试过程方便，快捷，易于操作，可广泛应用于高大空间的火灾探测。

探测器由红外发射、红外接收、CPU及相应的放大处理等电路组成。正常工作状态，当没有烟时，红外发射管发出的红外光能到达接收管；当火灾发生时，烟雾对红外光束产生阻挡，到达接收管处的红外光线会减少，当接受信号满足设定的阈值时探测器发出报警信号。

二、JTY-HM-EI8019型线型光束感烟火灾探测器的技术参数

工作电压	总线24V电压，电源线：DC24V
工作电流	监视电流≤2mA（总线）报警电流≤4mA（总线）； 监视电流≤15mA（电源线）报警电流≤25mA（电源线）
指示灯	火警指示灯，红色，监视状态周期闪亮，报警状态常亮； 调试指示灯，绿色，调试期间闪亮，调试完成常亮； 故障指示灯，黄色，故障时常亮
线制	四线制（总线、电源线无极性）
总线长度	≤2000m（截面积1.5mm²铜质双绞线）
光路长度	8m~100m
最大光路方向偏差	±0.5°
报警阈值	1.5dB
输出信号	源开关量信号，一组故障输出， 一组报警输出，触点容量DC30V/1A
使用环境	温度：－10℃~+55℃； 相对湿度：≤95%RH（不凝露）
保护环境	探测器最大保护面积为1400m²， 最大宽度为14m，光路长度100m
防护等级	普通环境应用时，外壳防护等级为IP30； 特殊环境应用时，经胶封处理后可提升防护等级
外形尺寸	192mm×96mm×116mm
壳体材料和颜色	ABS，白色
重量	450g
安装孔距	L：177mm，W：84mm
执行标准	GB 14003-2005
