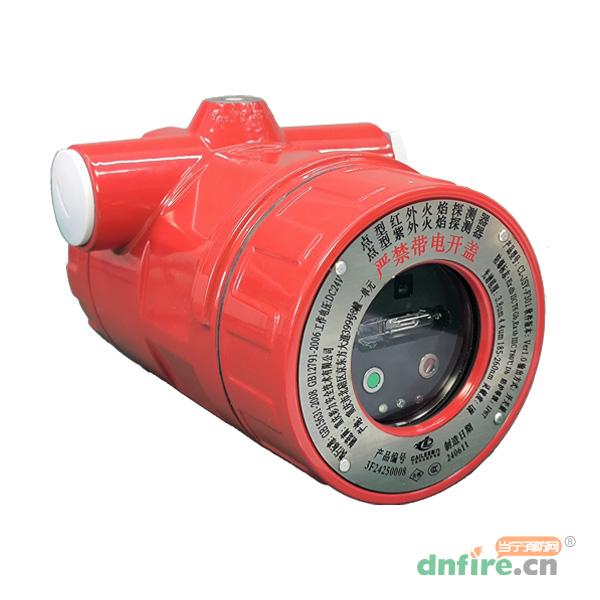

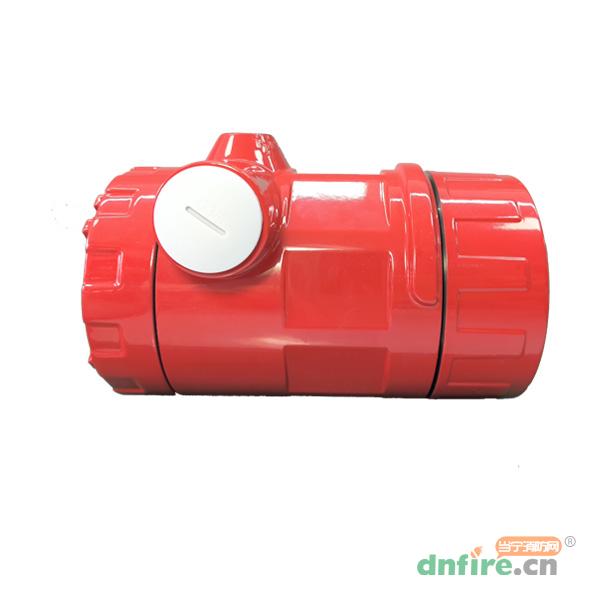

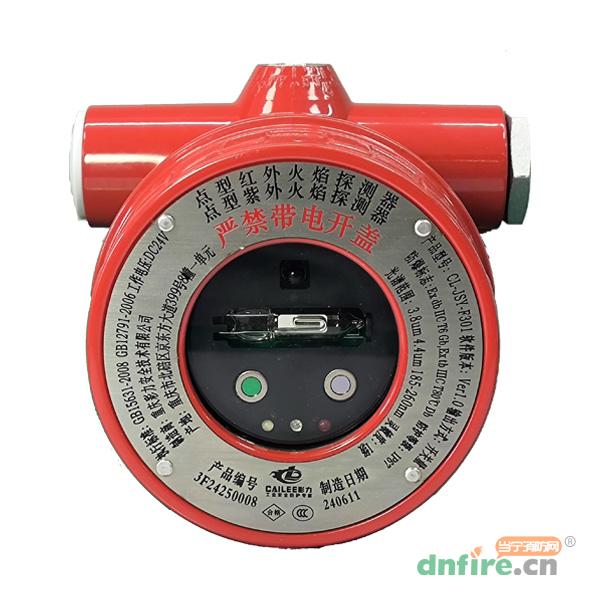

一、CL-JSY-F301点型三波段红紫外火焰探测器概述

　　CL-JSY-F301是一款隔爆型多光谱火焰探测器，该探测器适用于多种燃料类型，进行早期报警。

　　该探测器含有2个红外波长的传感器和一个紫外传感器、蓝宝石光学过滤器。可对多种燃料类型燃烧火焰具有较高的响应特性，探测器对采集的多项信号数据，通过时域及频域信号处理及傅里叶模糊算法，结合干扰源逻辑综合判断处理，对环境光线、热体辐射的干扰进行干扰排除，能够很大程度抑制错误报警，非常适合存在多种误报警源相关环境的室内或室外露天环境应用。特殊的火灾信号处理算法与多传感器技术大大地提高了探测器的灵敏度，能够在高/低温、高湿等苛刻的工业环境工作。

二、CL-JSY-F301点型三波段红紫外火焰探测器功能特点

　◎多频红外+紫外+时域+频域多重判断

　◎灵敏度可现场设置

　◎适用于多种燃料类型

　◎自学习功能

　◎抗电磁干扰

　◎防误报，日光盲

　◎工业化外形设计

　◎有视场角调节标示

　◎防尘、防爆、防腐蚀、防雨淋设计

　◎满足国标GB 15631-2008“特种火灾探测器”，满足GB 12791-2006“点型紫外火焰探测器”

三、CL-JSY-F301点型三波段红紫外火焰探测器技术参数

型号	CL-JSY-F301
名称	点型红外火焰探测器/点型紫外火焰探测器
品牌	彩力
光谱范围	3.8µm、4.4µm、185-260nm
响应时间	正庚烷火焰≤15s
视角范围	120°（视场角调节刻度）
防爆等级	Ex db ⅡC T6 Gb， Ex tb IIIC T80℃ Db
防尘防水等级	IP66/IP67
工作温度	-10℃~+55℃，-40℃~+70℃(增强型)
储存温度	-40℃~+85℃
湿度范围	0~96%RH(无凝露） 可短时间承受100%冷凝湿度
多种信号输出可选	火警、故障继电器，电流环（0~20mA）
额定电压	DC24V（18V~36V）
工作电流	≤20mA
复位方式	断电复位或模拟器复位
壳体材料	铸铝（可选不锈钢）
电气接口	2×NPT3/4，M25×1.5，G3/4
重量	1.35Kg
尺寸	165mm×136mm×100mm
配件	铸铝支架
满足国标	GB12791、GB15631、GB3836

四、CL-JSY-F301点型三波段红紫外火焰探测器接线图

　　输入模块接线方式：

　　电阻R为上位报警控制器厂家输入模块所配的终端电阻，按图接线，一个能同时监视探测器的故障和火警。

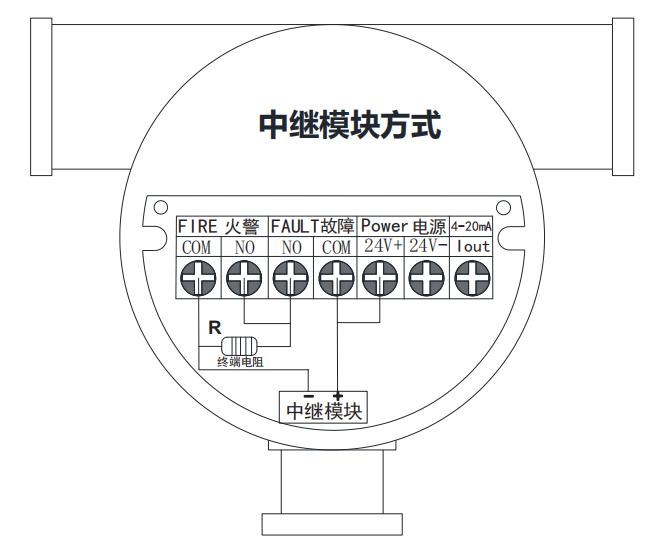

　　中继模块接线方式：

　　中继模块与火灾报警控制器通讯，占一个地址，探测器报警后，通过回路总线可对探测器复位，无需可复位电源供电。

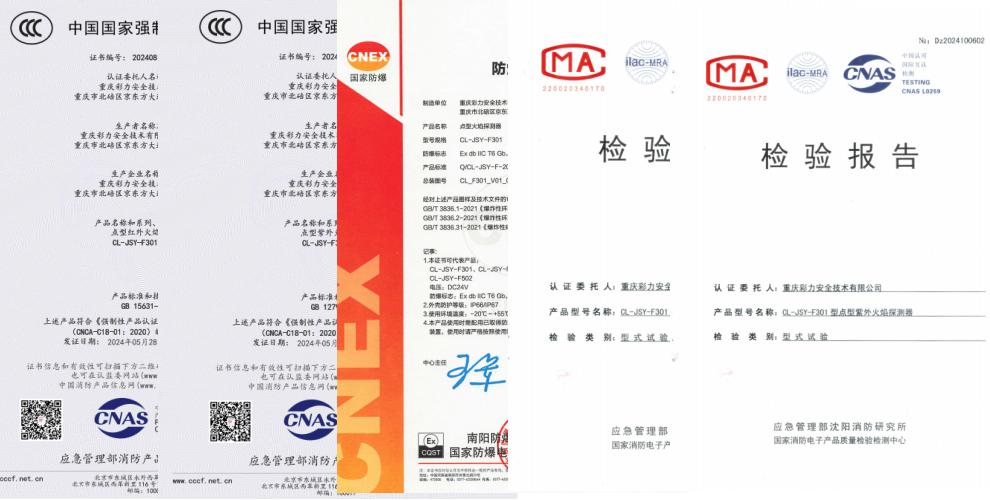

五、CL-JSY-F301点型三波段红紫外火焰探测器证书
