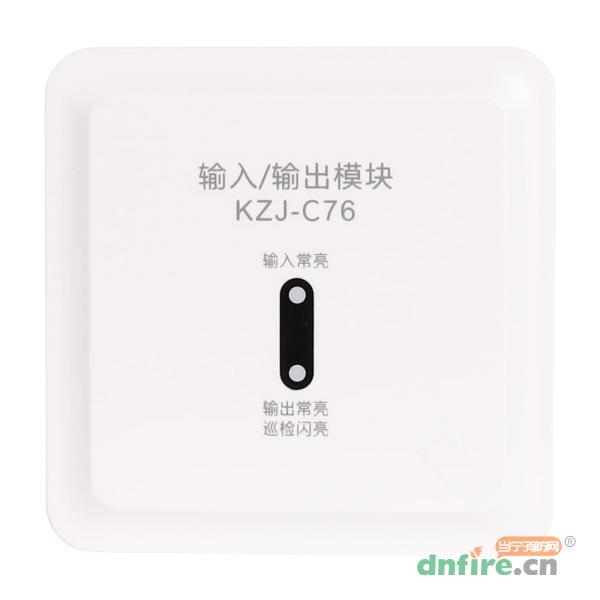

一、KZJ-C76输入/输出模块概述
KZJ-C76型输入/输出模块与C系列联动控制器配套使用，采用无极性二总线供电设计，可以对外提供DC24V电源输出。主要用于总线制消防广播系统中广播信号的输出控制（广播模块功能），模块执行启动命令后，其指示灯常亮，并将切换状态信息传回火灾报警控制器，由控制器显示切换是否成功；如果切换成功，KZJ-C76模块的输入指示灯将常亮。
KZJ-C76模块也可以通过电子编码切换实现无源开关量信号输入检测与输出控制（输入/输出模块功能），模块输入动作后输入指示灯常亮；输出控制启动成功后，巡检指示灯常亮。
二、KZJ-C76输入/输出模块功能特点
无极性二总线制
电子编码器编码
输入、输出具有检线功能
输出模式自由设置，主要用于接消防广播、无源开关量控制的设备，也可输出电压外接火焰探测器、红外光束感烟探测器等设备
巡检状态巡检指示灯约12秒闪亮一次，输出状态巡检指示灯常亮；反馈状态输入指示灯常亮
须配DZ-A76底座使用
三、KZJ-C76输入/输出模块技术参数
| 型号 |
KZJ-C76 |
| 名称 |
输入/输出模块 |
| 品牌 |
三江 |
| 工作方式 |
无极性二总线 |
| 静态电流 |
＜1mA |
| 动作电流 |
＜20mA |
| 对外供电 |
电流：<50mA；电压：总线 24V（注：实际电压受总线压降影响） |
| 输出方式 |
继电器无源输出 |
| 触点容量 |
1A/AC250V，最多可带广播负载 300W 终端负载 47kΩ电阻 |
| 编码方式 |
通过编码器可现场编码，地址编码 1～324 任选 |
| 工作指示 |
巡检时，指示灯约每 12 秒闪亮一次；
输出状态时，指示灯常亮；
反馈状态时，输入指示灯常亮
|
| 使用环境温度 |
-10℃～+55℃ |
| 相对湿度 |
≤95%（40℃±2℃ 无凝露） |
| 重量 |
约 158g（带底座） |
| 外形尺寸 |
86×86×46(mm)（带底座） |
| 执行标准 |
GB 16806-2006 |
四、KZJ-C76输入/输出模块接线说明
KZJ-C76 模块底座（DZ-A76）
DZ-A76端子定义：
| Vout、Vout- |
对外供电（DC24V）输出端子 |
| L1、L2 |
控制器总线信号接入端（无极性接线） |
| IN1、IN2 |
无源反馈输入端（无极性接线广播模式无效） |
| NO1、NO2 |
继电器常开触点输入端子 |
| COM1、COM2 |
继电器公共端输出端子 |
| NC1、NC2 |
继电器常闭触点输入端子 |
广播功能接线图
输入/输出模块功能接线图
