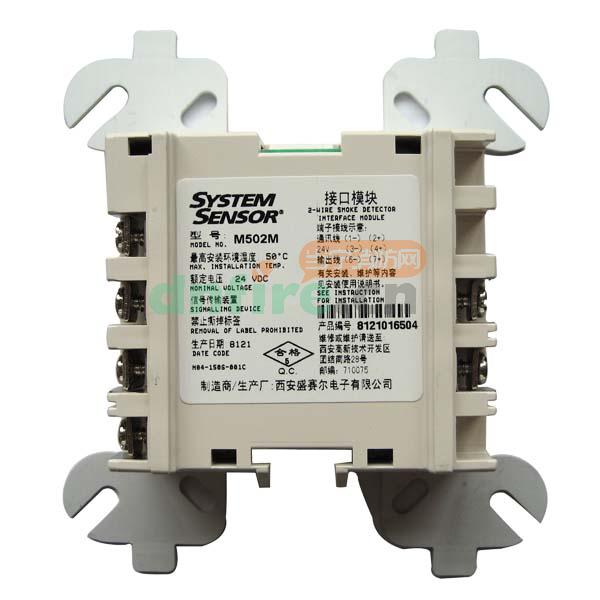

一、M502M普通型探测器输入模块概述：

　　M502M输入模块用于智能型两线制系统，可通过内置的十进制编码开关设置本模块地址。允许与智能型控制器接口并监视两线制传统型感烟探测器。在这种方式下，模块可将所监视探测器的运行状态（正常、开路或报警）反馈给控制器。所有被监视的两线制探测器必须与本模块相兼容。此模块上有一个受控制器控制的LED指示灯。




二、M502M普通型探测器输入模块技术条件：

　　正常工作电压15-32VDC
最大点灯电流5.ImA（LED亮）
平均工作电流300pA（每5秒通讯一次t并且一个LED闪烁），3.9KEOL
终端电阻39K欧姆
最大监视回路线阻25fl
监视回路所供电源要求·端子3、4
直流电压24VDC功率限制
纹波电压最大O.lVRMS
电流90mA／模块
工作温度范围-10'C至55℃执行标准：GBL6806-2006;认证标志：

　　工作湿度范围L0%至95%;ffiX湿度，无凝水
外形尺寸124.6mm长x124.6mm宽x57.5mm高（模块与预埋盒及面板安装尺寸，见图码
辅助器件SMB500模块预埋盒；




三、M502M普通型探测器输入模块安装前：

　　以下说明可作为简要的使用指导，在控制器的安装手册中有详细的使用说明可供参考。假如这些模块将被安装在已开通运行的系统里，请务必通知用户及有关技术人员让系统暂时关闭，保证安装这些模块时，控制器不带电源。
注意：此模块的使用者应保留本说明书。
兼容性要求
为了确保正常工作，这些模块必须与兼容的控制器配套使用。




四、M502M普通型探测器输入模块安装：

　　M502M输入模块可直接装入50mm深，lOOmm见方的预埋盒
内。
连线
注意：所有的连接线必须满足当地的法律、法规及有关条例的要
求。所有的接线均受功率限制。
1、模块的接线必须按照设计图纸和图4-6的接线所示。
2、按图纸设置模块地址。
3、按图2A，将模块固定在预埋盒内。
