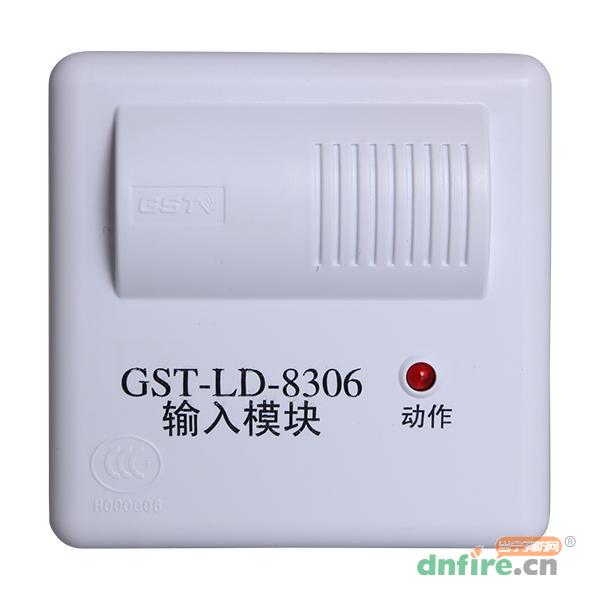

一、GST-LD-8306输入模块概述

　　GST-LD-8306型输入模块用于配接各种类型的防盗探测器，可为防盗探测器提供DC12V/100mA电源，与感烟、感温等火灾探测器共同组成防火、防盗综合报警系统。输入模块设有信号输入端，用于和防盗探测器的开关量无源输出触点连接，可将防盗探测器的动作信息传回火灾报警控制器。输入方式可设为常开检线、常闭检线。考虑到防盗探测器功耗较高，在实际使用时，输入模块除与火灾报警控制器的信号二总线连接外，另需接二根DC24V电源线。

二、GST-LD-8306输入模块功能特点

　　可提供DC12V/100mA电源；

　　输入端可现场设为常开检线、常闭检线方式，应与无源触点连接；

　　具有电源掉电检测功能。若电源总线掉电，可将故障信息传到火灾报警控制器；

　　报警信号锁定功能：当检测到防盗探测器的瞬时报警信号时，模块将锁定报警状态且上传给火灾报警控制器若干次后才恢复；当防盗探测器的报警信号为持续信号时，模块将一直上传报警状态给火灾报警控制器，直到防盗探测器的报警信号消失后，模块再继续上报若干次才恢复；

　　地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；

　　电路部分和接线底壳采用插接方式，接触可靠、便于施工。

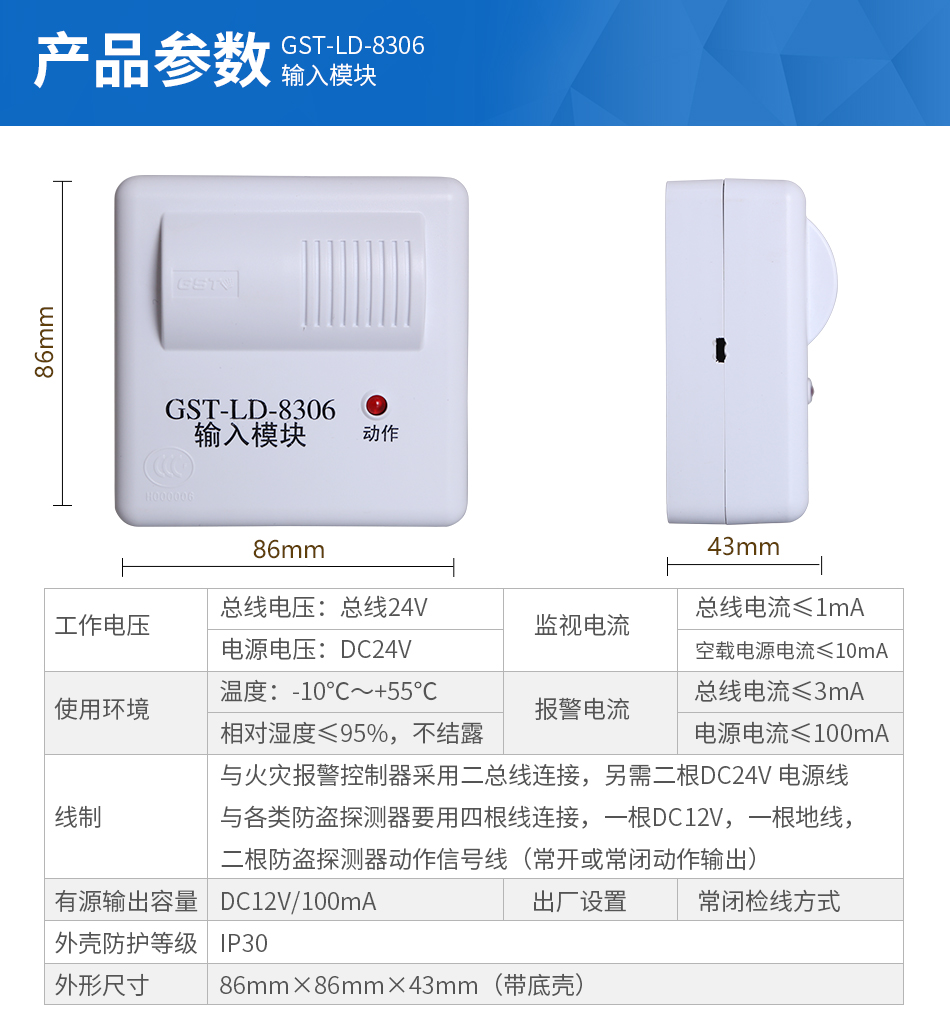

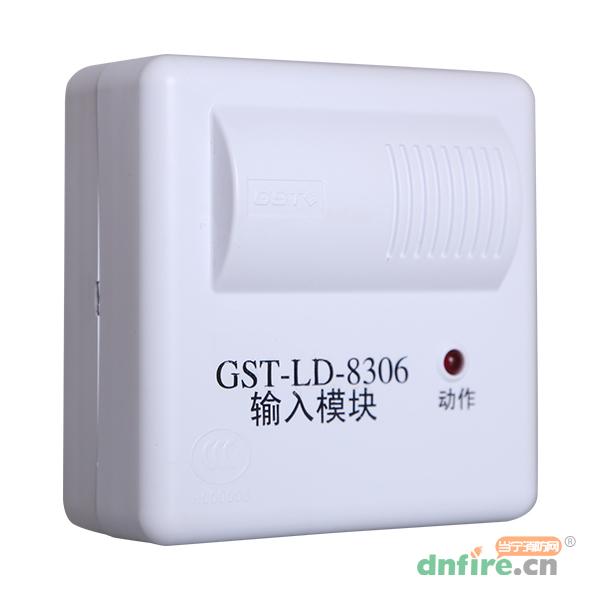

三、GST-LD-8306输入模块技术参数

工作电压	总线电压总线24V，电源电压DC24V
监视电流	总线电流≤1mA，空载电源电流≤10mA
动作电流	总线电流≤3mA，电源电流≤100mA
线制	与火灾报警控制器采用二总线连接，另需二根DC24V电源线
有源输出容量	DC12V/100mA
出厂设置	常闭检线方式
使用环境温度	-10℃～+55℃
相对湿度	≤95%，不结露
外壳防护等级	IP30
外形尺寸	86mm×86mm×43mm（带底壳）

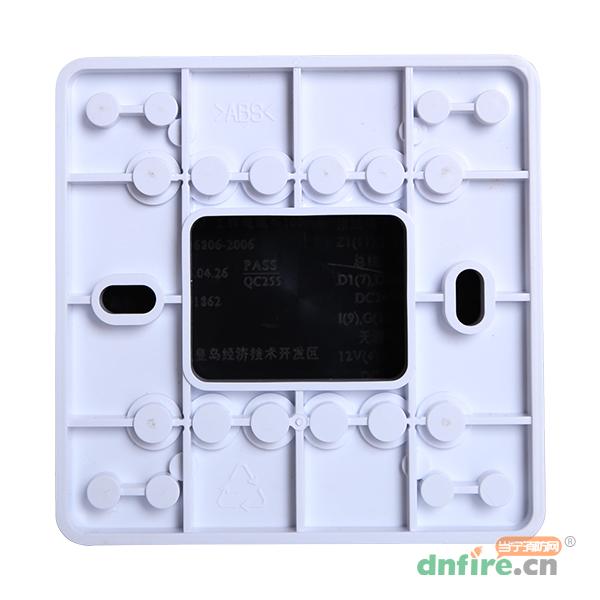

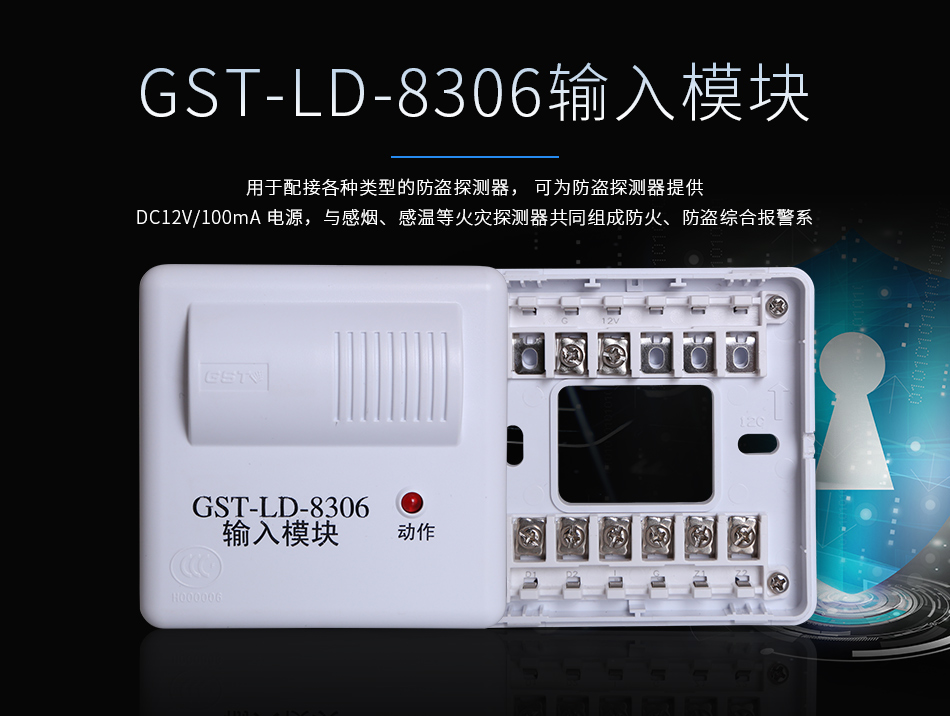

四、GST-LD-8306输入模块结构特征、安装与布线

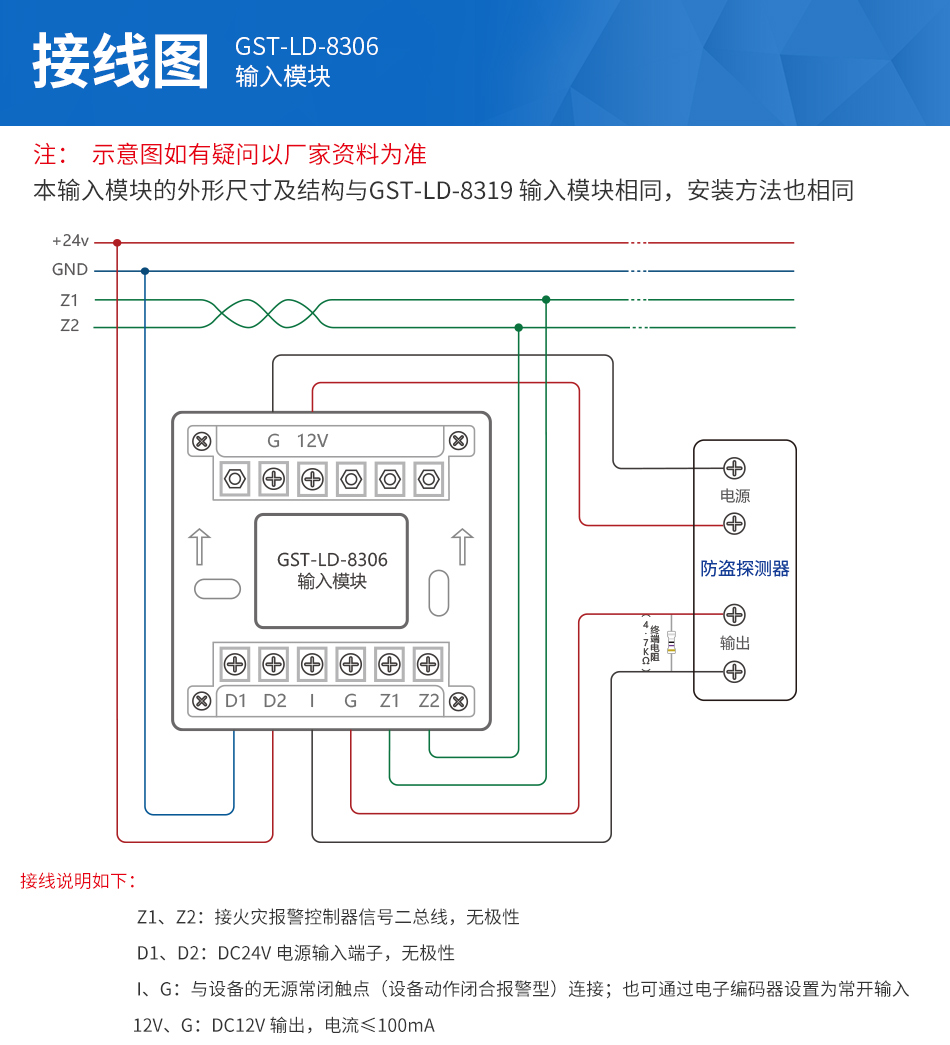

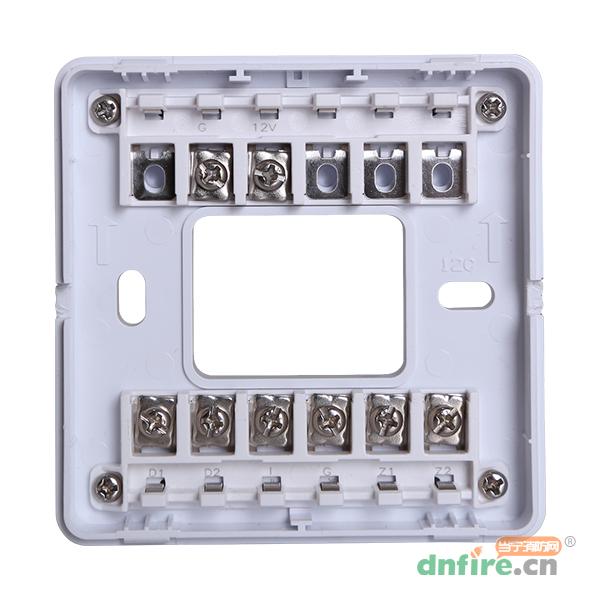

　　本输入模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，输入的对外端子示意图如下图：

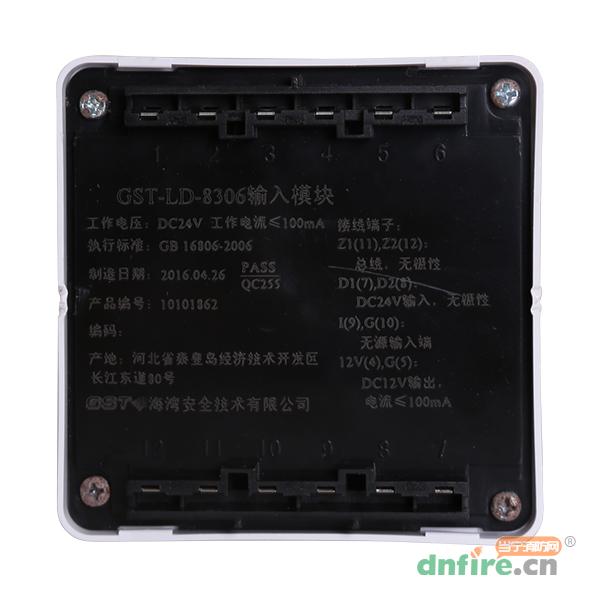

　　其中:

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I、G：与设备的无源常闭触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常开输入

　　12V、G：DC12V输出，电流≤100mA

　　布线要求：信号线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、I、12V采用截面积≥1.0mm2的RV线。

　　应用方法

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。　　

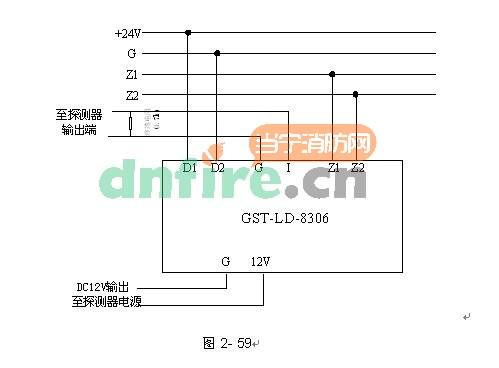

　　输入模块与常开无源触点的防盗探测器接线示意图如图2-59所示；与常闭无源触点的防盗探测器接线示意图如图2-60所示。
