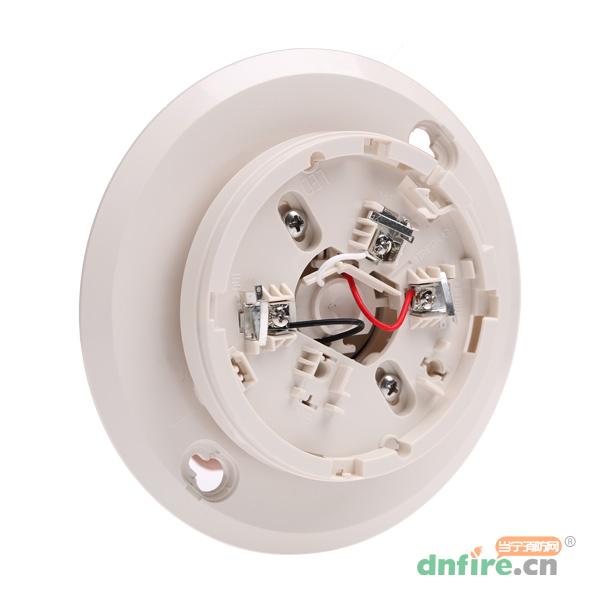

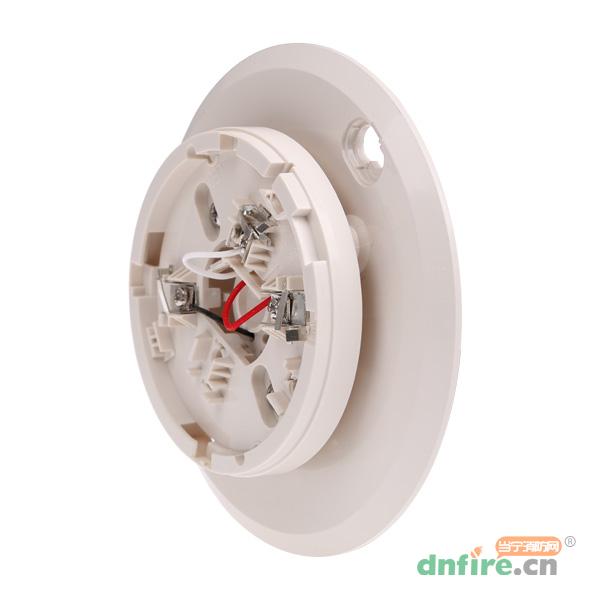

一、DZ-B901BH音响底座概述

　　DZ-B901BH音响底座适用于西安盛赛尔电子有限公司的900系列智能探测器。
DZ-B901BH音响底座使用在智能报警系统中，每个网路允许容纳的最大数量可参阅控制器面板的使用说明。DZ-B901BH底座需要外接24VDC电源且可以反极性接线，为了防止线路干扰，外部电源回路（端子l和2）和通讯线回路（端子3和4）之间是隔离的。
当探测器上的LED锁定恒亮约0.5秒后，与此相连接的底座上的音响器开始发出声音。独立的音响底座，当外接电源极性反接时，其上的音响器开始发声。
注意：如果本音响底座不作为声音警告系统而被使用，则外部供电的24VDC电源可被当作主供电的一个器件且必须符合主供电系统的要求。

二、DZ-B901BH音响底座技术条件

　　直径：152mm(6.0英寸)
高度：58mm(2.3英寸)
重量：175g（0.39英镑）
工作温度范围：-10℃~55℃
工作湿度范围：10%～95%RH
电气参数
外部电源电压：17VDC～32VDC
静态电流：最大1.0mA
报警电流：最大15mA
最大纹波电压：10%所供电压
通讯回路参数
探测器远程输出至喇叭发声拉电流：最大1.5mA@24VDC
音响输出：≥85dBA@24VDC(消音室所测)

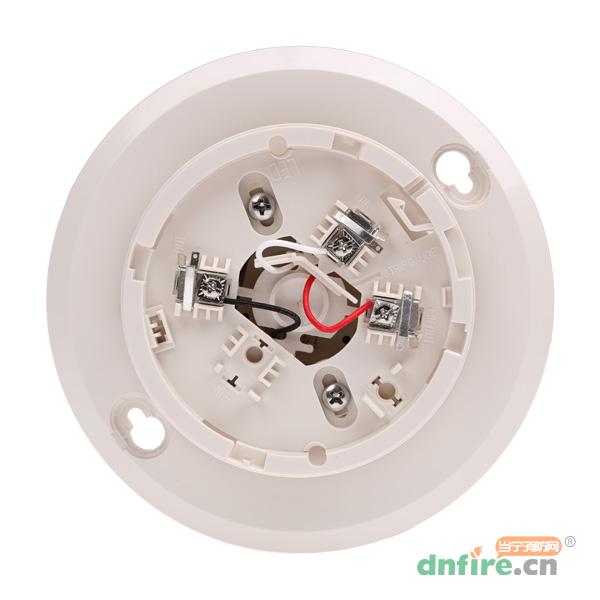

三、端子描述

端子	描述
1	外部电源正(+)
2	外部电源负(-)
3	通讯输入和输出负(-)
4	通讯输入和输出正(+)
5	连接音响底座

　　其中端子3和4为通讯回路线之间的连接端子。

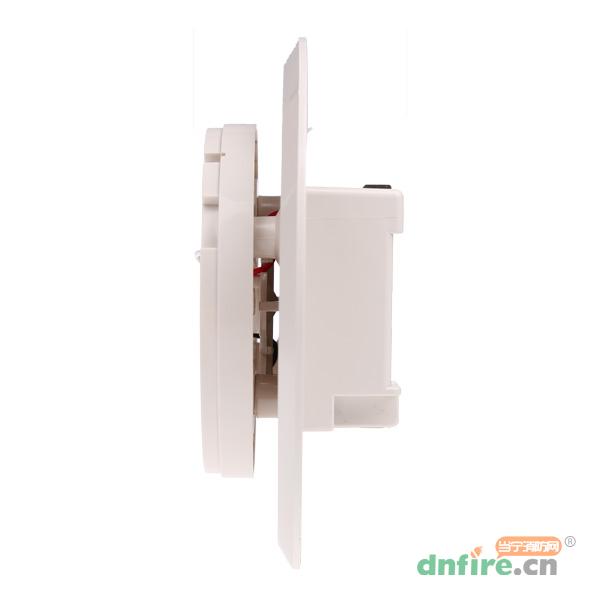

四、DZ-B901BH音响底座安装

　　将DZ-B901BH音响底座装于预埋盒上，并用预埋盒上的螺钉上紧固定。（见图2）。
音响底座深28mm，必须装入至少38mm到至54mm深，102mm见方的预埋盒里。
　　备注：允许预埋盒外沿至所装墙面或天花板瓷砖最大空间距离为3mm。
　　图1、端子平面图：

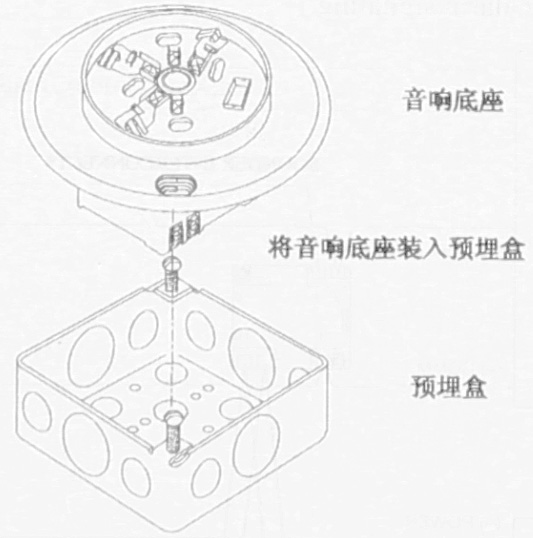

　　图2、底座与预埋盒安装示意图

五、DZ-B901BH音响底座接线安装指导

　　所有的接线必须符合国家及地方有关标准和规范进行。应使用适当的导线。连接探测器和控制器以及辅助设备之间的导线应有颜色标识，以防接错线。不正确的接线会导致在发生火灾耐系统不能正常反应。
对信号线（连接探测器和模块之间的联线），推荐导线截面积不小于l8号（1.0平方毫米截面积）。底座可容纳最大线号为12号（2.5平方毫米截面积）。为使系统工作在最佳状态，电源(+)和（一）回路线应使用双绞线或屏蔽电缆线设于独立接地的导管中以防止外界的电子干扰。

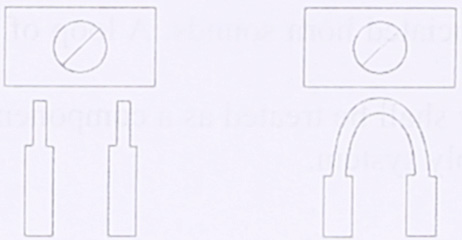

接线时剥去线端9.5mm（3/8英寸长）绝缘层，将裸露线头插入端子压线板下，拧紧螺钉端子。勿将线环绕在压线板下(见图3)。

图3

　　在安装探测器之前应检查所连接的区域内的底座是否接线良好。应对连线进行导通性，底座上的极性，以及绝缘性测试。
有关最大安装温度参数详见探测器使用说明书。

六、DZ-B901BH音响底座接线说明

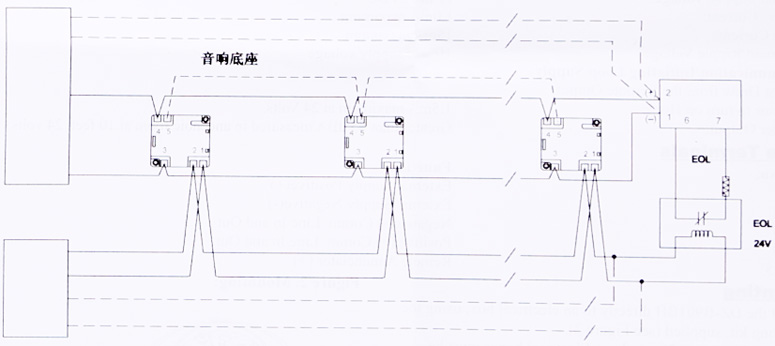

　　注意，正常状况下外部供电接线方式如图4所示。
图4为典型的二线制智能系统接线方式（监视模块监视外部电源）
图4、音响底座接线示意图
嘲叭组合单元
一个标准的喇叭组合单元需要连接6个带有喇叭的底座。在此单元中，任一探测器上的LED都由控制器点亮后，使相连底座上的喇叭发出声音。按下下图所示，使用端子5可将组件连接在一起。由于本单元不受监控，仅被用作警报辅助设备。
　　注意：本喇叭组合单元仅被用作警报辅助设备。不可将其视为预警设备。

　　*表示喇叭组合单元需要连接6个音响底座
测试
警告：在测试之前，通告有关管理部门，感烟探测器系统将进行维护，系统会因此而临时停止工作。切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
安装后，探测器和配套的音响底座都必须定期进行测试和维护，本底座DZ-B901BH应按以下步骤进行测试：
1、反接外接24VDC电源极性，回路上的所有底座中的音响器会茌约0.5秒后发出声音。
2、当控制器将探测器的LED连续点亮约0.5秒后，底座中音响器开始发声。
注意：
1、本音响底座发声前会有一个0.5秒的延时。此延时有可能是因探测器发出的控制信号或反接外部电源极性而引起的。
2、在系统自动测试期间，如果相连的探测器处于测试状态，且其上的LED恒亮超过0.5秒，则底座上的喇叭会发出声音。因此，每个探测器的测试必须在0.5秒内完成以防底座上的喇叭发出声音。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	盛赛尔
[型号]	DZ-B901BH
[名称]	音响底座
[工作电源]	17VDC～32VDC
[环境温度]	-10℃～+55℃
[环境湿度]	10%~95%RH(不结露)
[尺寸]	直径：152mm(6.0英寸)高度：58mm(2.3英寸)
[重量]	175g（0.39英镑）
