一、GST-MD-M9514概述

　　GST-MD-M9514火灾光警报器（以下简称警报器），用于显示室内火灾探测器报警情况。一般安装在巡视观察方便的地方，如会议室、餐厅、房间等门口上方，当房间内探测器报警时，警报器上的指示灯根据警报器设置的设备类型可以自动闪亮，也可以通过控制器联动启动闪亮，使工作人员在不进入室内的情况下就可知道室内的探测器已触发报警。

二、GST-MD-M9514特点

　　1.与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力；

　　2.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。

三、GST-MD-M9514技术特性

　　1.工作电压：总线24V允许范围：16V～28V

　　2.工作电流：

　　监视电流≤0.6mA

　　动作电流≤5mA

　　3.闪光频率：每分钟闪亮125±15次

　　4.编码方式：电子编码方式，编码范围可在1～242之间任意设定

　　5.线制：信号二总线无极性

　　6.使用环境：

　　温度：-10℃～+50℃

　　相对湿度≤95%，不凝露

　　7.外形尺寸：86mm×86mm×43mm（带底壳）

　　8.壳体材料和颜色：ABS象牙白

　　9.重量：约127g

　　10.安装孔距：60mm

　　11.执行标准：GA385-2002

四、GST-MD-M9514结构特征与工作原理

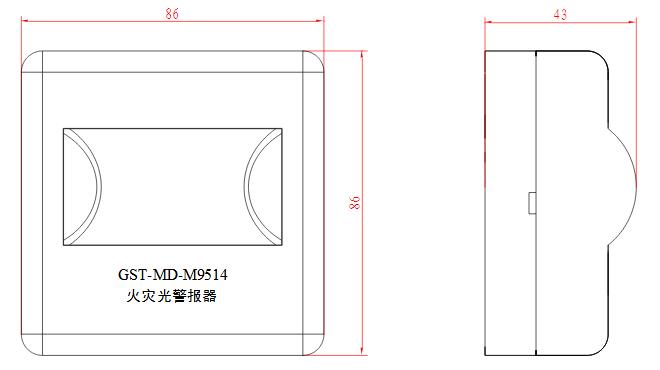

　　1.警报器外形示意图如图1所示。

　　2.工作原理

　　由控制器总线传输的经调制的24V脉冲信号，输入信号经整流二极管组成的桥转化为无极性信号，一路去稳压电路，另一路经脉冲整形电路取出调制信号，由单片机进行处理。单片机内含EEPROM，用于存储地址码、设备类型等信息。单片机主要完成收发码、光信号定时控制、内部检测等功能。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾（GST）
[型号]	GST-MD-M9514
[名称]	火灾光警报器
[工作电压]	DC24V
[工作电流]	监视电流≤0.6mA 动作电流≤5mA
[环境温度]	-10℃～+50℃
[环境湿度]	≤95%，不结露
[尺寸]	86mm×86mm×43mm（带底壳）
[重量]	127g（带底壳）
[使用类别]	通用
[编码方式]	编码
[别名]	GST-MD-M9514编码光警报器
