一、ZCFKQ系列燃气快速切断电磁阀性能特点

　　ZCFKQ系列燃气快速切断电磁阀失电后、迅速关闭；阀再次通电，不会自动打开，必须靠手动拉起阀门，保持打开状态；节能、线圈保持功耗15W、温度不超过10℃、可长期通电；密封性好、零泄漏。

二、ZCFKQ系列燃气快速切断电磁阀基本参数

型号	ZCFKQ系列
通径范围	DN15~DN200
控制方式	常开
电源电压	DC12~110V;AC24~220V
阀体材质	铸钢、铝合金、不锈钢、黄铜
压力范围	0~2.5MPa
温度范围	-20℃~100℃
截止粘度	小于50CSt(大于50时需定制)
防护性能	防水、防尘、防爆
接线方式	接线座式,引线式,插头式
连接方式	螺纹,法兰

三、ZCFKQ系列燃气快速切断电磁阀外形尺寸

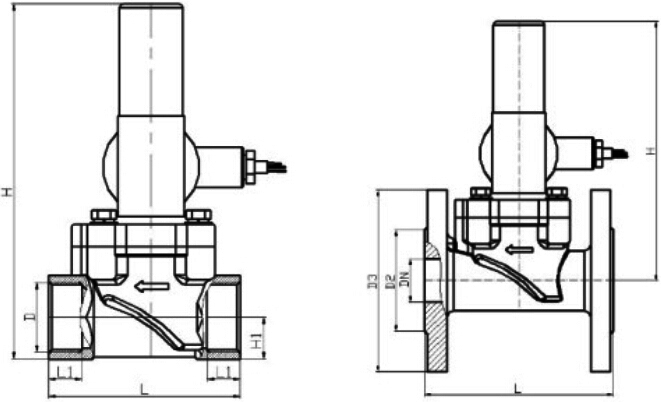

ZCFKQ系列燃气快速切断电磁阀外形尺寸图

公称通径	内螺纹(单位:mm)				法兰(单位:mm)
	G螺纹	L	H	重量KG	L	H	D	K	N-d	重量KG
DN15	G1/2	70	185	2.8	100	175	Φ95	Φ65	4-Φ14	4
DN20	G3/4	85	195	3	110	180	Φ105	Φ75	4-Φ14	4.5
DN25	G1	95	205	3.3	125	190	Φ115	Φ85	4-Φ14	5.5
DN32	G1+1/4	115	215	4	140	195	Φ135	Φ100	4-Φ18	6.8
DN40	G1+1/2	130	225	4.8	150	205	Φ145	Φ110	4-Φ18	7.7
DN50	G2	145	240	5	165	215	Φ160	Φ125	4-Φ18	9.6
DN65	-	-	-	-	200	275	Φ180	Φ145	4-Φ18	16.6.
DN80	-	-	-	-	240	290	Φ190	Φ160	8-Φ18	21.8
DN100	-	-	-	-	280	330	Φ215	Φ180	8-Φ18	31.8
DN125	-	-	-	-	310	330	Φ245	Φ210	8-Φ18	41.8
DN150	-	-	-	-	460	350	Φ280	Φ240	8-Φ23	56.8
DN200	-	-	-	-	600	450	Φ335	Φ295	12-Φ23	91.8

四、ZCFKQ系列燃气快速切断电磁阀工作原理

　　当电磁阀需打开时，电磁阀线圈先得电，然后把阀顶部的保护套旋下，用力向外拉起手柄，电磁阀打开，然后将保护套装在原位保护手柄。
当电磁阀需关闭时，线圈瞬间是失电，电磁阀迅速关闭。

五、ZCFKQ系列燃气快速切断电磁阀特殊功能

　　●信号反馈：当打开阀门时，信号公共线和开信号线接通；当阀门关闭时，信号公共线和关信号线接通。
●手动功能：安全阀需要关闭时，旋下手动防护罩，用力按手动柄，阀关闭。

六、ZCFKQ系列燃气快速切断电磁阀应用范围

　　工业炉窑、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、消防报警系统等城市或工厂易燃易爆介质切断；当发现事故隐患时快速切断，及时制止恶性事故发生。
