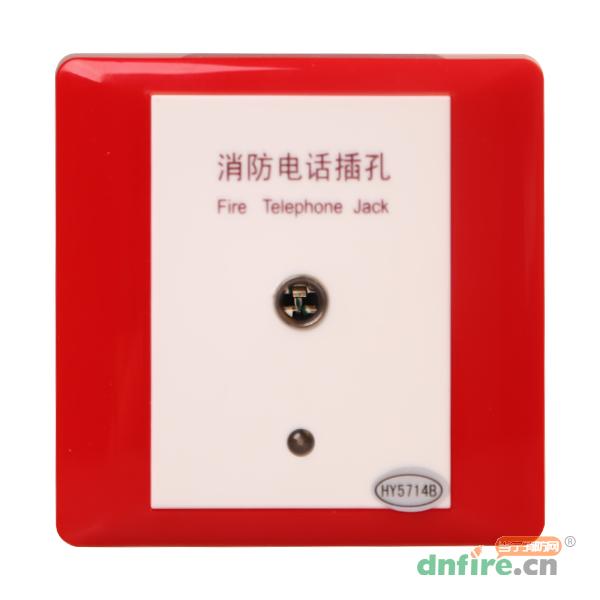

一、HY5714B总线消防电话插孔概述

　　HY5714B总线消防电话插孔是总线式消防电话系统的组成设备之，须与HY5711B总线式消防电话总机配合使用。当发生紧急情况时，用户将手提式消防电话分机插入本机插孔，即可呼叫总机。
HY5714B插孔拨码开关预置7位编码，有效编码范围1-99，0及大于99的地址为无效地址，编码可根据工程需要在安装时设定。

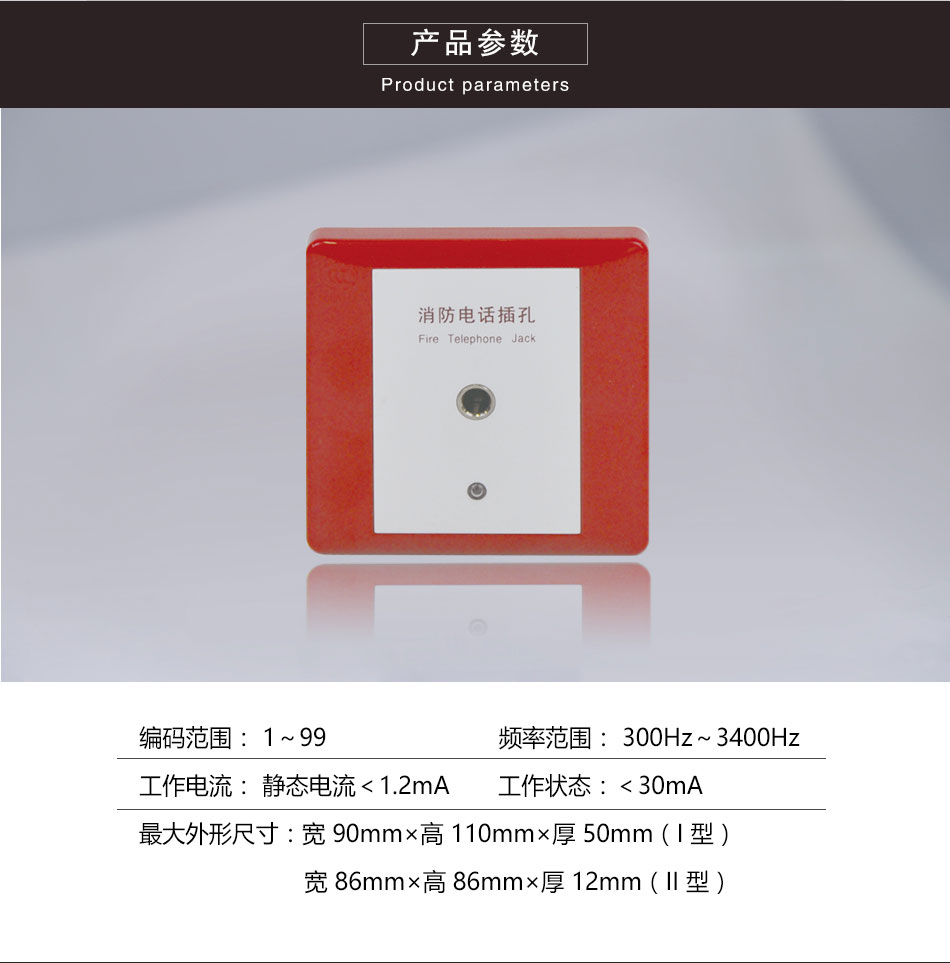

二、HY5714B总线消防电话插孔技术参数

型号	HY5714B
工作电流	＜30mA
频率范围	300～3400Hz
插孔规格	6.3mm
编码范围	1-99
环境温度	-10-55℃
环境湿度	≤95%
大气压力	80~106kPa
待机状态耗电	＜3mA
尺寸	87mm(高)×87mm(宽)×27mm(厚)

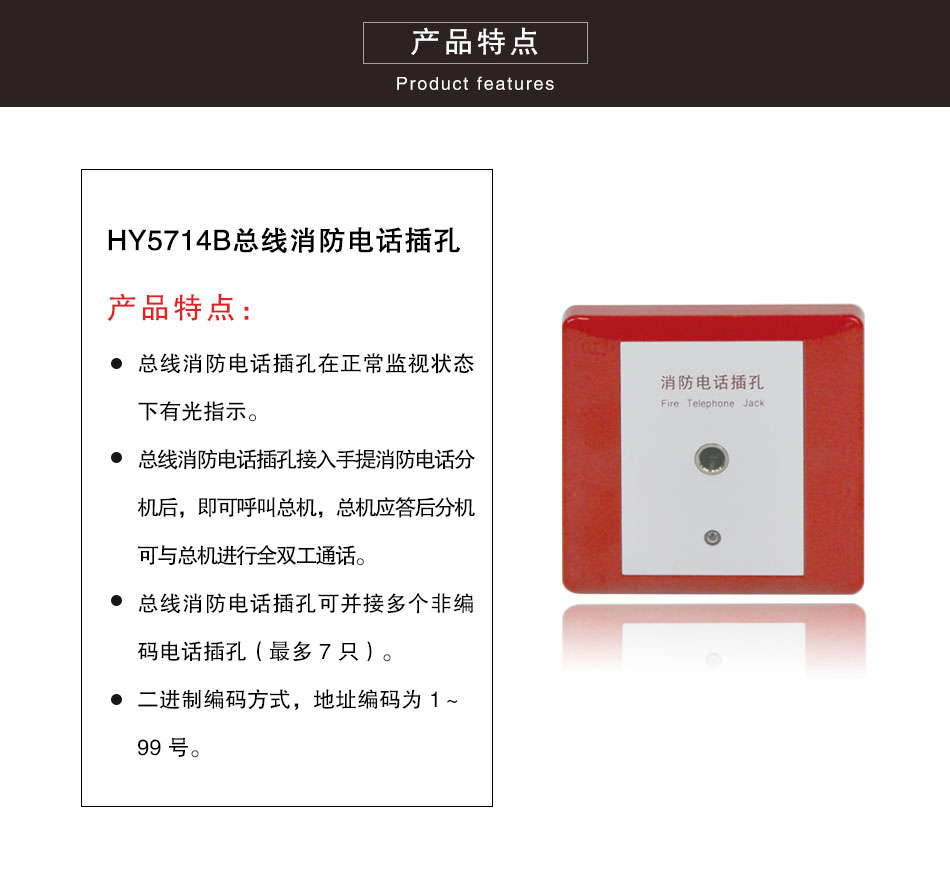

三、HY5714B总线消防电话插孔功能

●插孔呼叫总机，将手提式消防电话分机插入本机插孔，即可呼叫总机。
●插孔在正常监视状态下，工作指示灯闪烁指示。

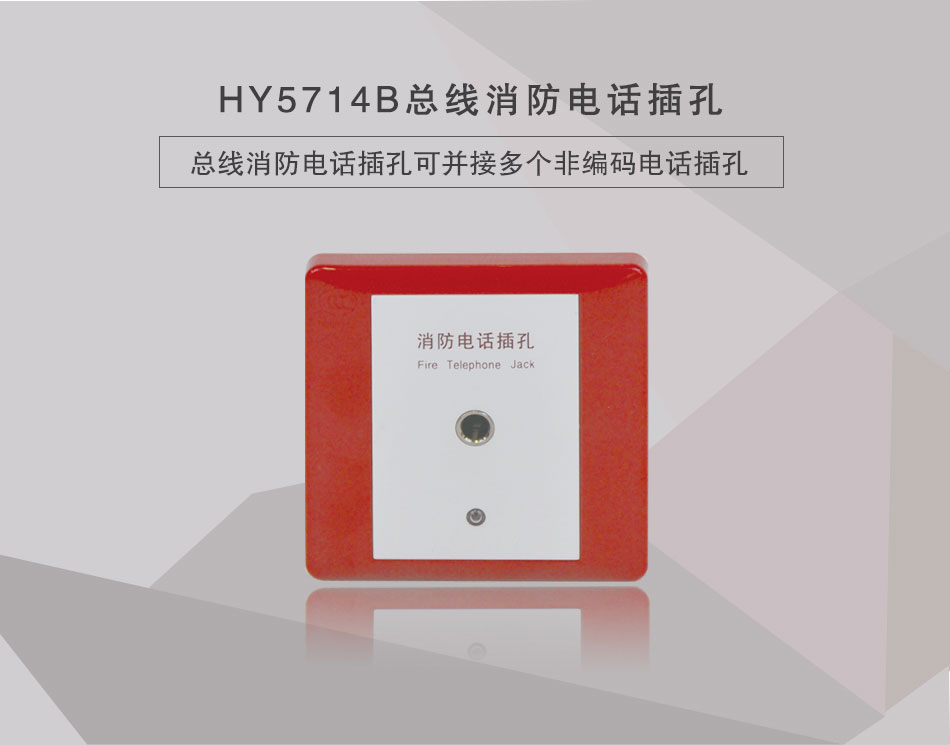

●单只总线消防电话插孔可扩展并接多个HY2714D多线消防电话插孔，并接数量不超过20个。整个系统扩展并接的HY2714D多线消防电话插孔的数量不得超过200个。

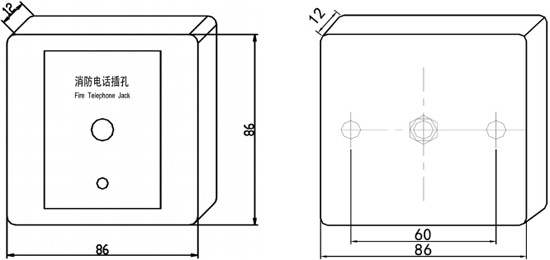

四、HY5714B总线消防电话插孔外形尺寸图

HY5714B总线消防电话插孔外形尺寸图

五、HY5714B总线消防电话插孔安装方式

1、设备从包装箱取出后，检查本机外观是否良好。
2、HY5714B插孔的H+H-端子用于连接系统两总线，两总线分正负极性，安装本机的导线应选用截面积大干1.5平方毫米的双色双绞线。注意：红色为正，黑色为负。
3、HY5714B插孔的E1、E2用于外接不多于20只的HY2714D多线消防电话插孔，若需要检测外接HY2714D的线路是否发生断路故障，则可去除本机出厂时已经接上的电阻R*。
4、改变本机后部拨码开关，可改变本机地址编码。
5、应安装在干燥、通风、无腐蚀性气体的地方。
