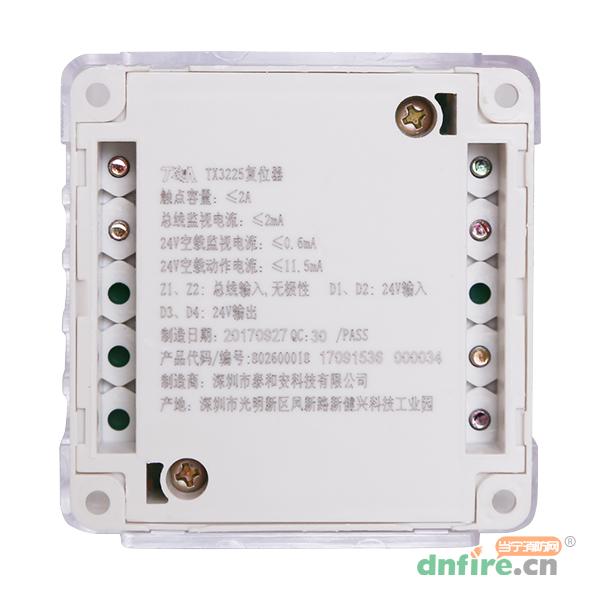

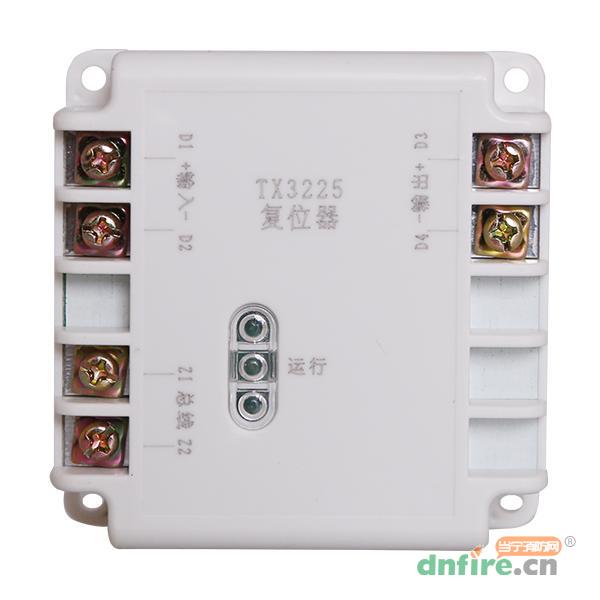

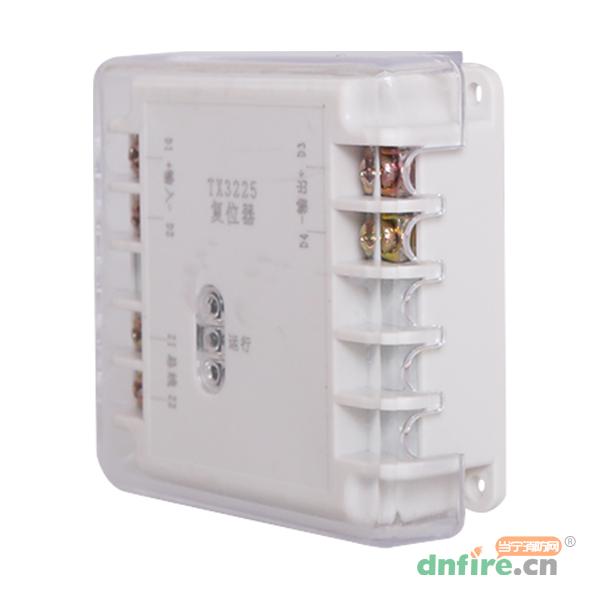

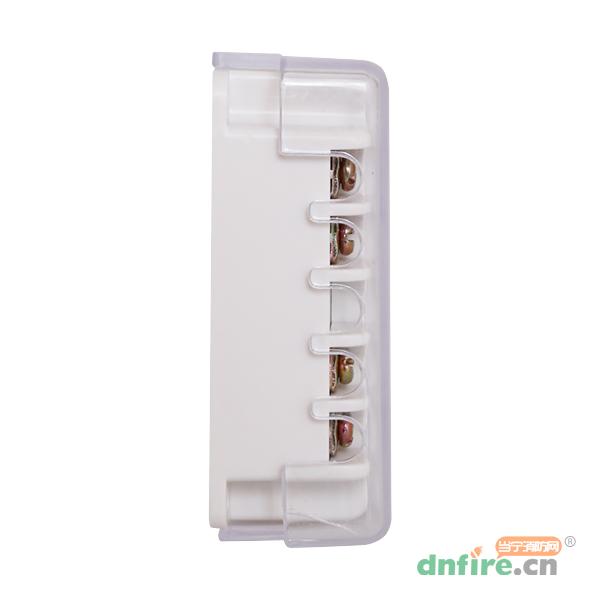

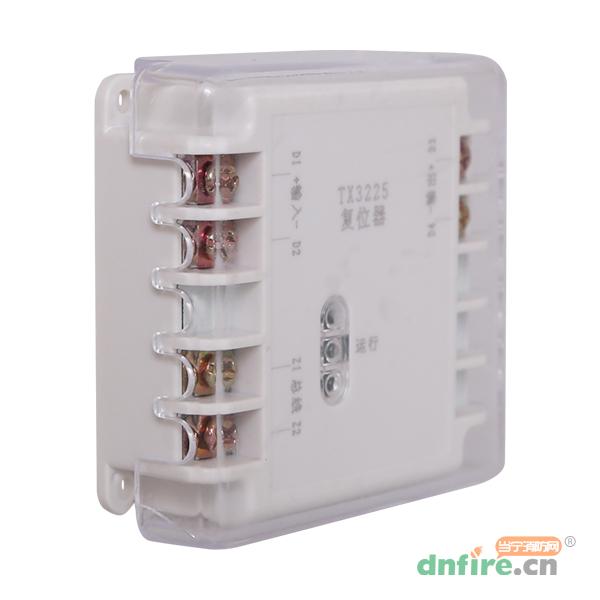

TX3225复位器模块
品       牌:
证       书:
价       格:
媒体价    ¥320.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 泰和安
进入品牌页
关注
类似产品
 JB-QBL-TX3000A火灾报警控制...
 JB-QBL-TX3002火灾报警控制器...
 JB-QGL-TX3016A火灾报警控制...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

TX3225复位器模块情景展示TX3225复位器模块技术参数TX3225复位器模块接线

一、TX3225复位器模块概述

  TX3225复位器总线复位时,输出端断电,用于必须断开DC24V电源才能复位的前端产品,无需编码。

二、TX3225复位器模块特点

  功能实用:主要用于总线复位时使输出端断电,专门适用于那些必须断开DC24V电源才能复位的前端产品,能满足特定消防设备的复位需求,保障消防系统中相关设备的正常复位操作。

  无需编码:采用无编码设计,在安装和使用过程中,无需对其进行地址编码等复杂设置,降低了安装和调试的难度与工作量,方便快捷,能够提高施工效率。

  电压适应性强:工作电压范围为总线电压15V-28V脉冲电压、电源电压DC21V-28V,可在较宽的电压范围内稳定工作,能适应不同电力环境和系统配置下的工作要求,保证了模块在各种消防系统中的兼容性和稳定性。

  电流消耗低:总线监视电流≤2mA,24V空载监视电流≤0.6mA,24V空载动作电流≤11.5mA,功耗较低,有利于节约能源和延长相关设备的使用寿命,也减少了对消防系统电源的负载压力。

  布线简单:采用二总线制,无极性,电源电压DC24V也无极性,布线时无需严格区分正负极,大大简化了布线过程,降低了布线错误的风险,减少了施工成本和时间,提高了工程的整体效率。

  环境适应性较好:工作温度范围为-10℃-55℃,相对湿度≤95%RH且不凝露,能在一定的温度和湿度变化范围内正常工作,可适应多种不同的环境条件,适用于大多数常规的消防应用场景。

  外形小巧:外形尺寸为65.0mm×65.0mm×23.0mm(不含透明罩),体积较小,不占用过多空间,便于安装在各种消防设备或控制箱内

三、TX3225复位器模块参数

型号 TX3225
工作电压 总线电压:15V~28V 脉冲电压
电源电压 DC(21V~28V)
工作电流 总线监视电流≤2mA
24V空载监视电流≤0.6mA
24V空载动作电流≤11.5mA
线制 二总线制,无极性;电源电压 DC24V,无极性
温度 -10℃~55℃
相对湿度 ≤95%RH,不凝露
外形尺寸 65.0mm×65.0mm×23.0mm(不含透明罩)



四、TX3225复位器模块外形尺寸图

TX3225复位器模块外形尺寸图

TX3225复位器模块外形尺寸图

五、TX3225复位器模块安装与布线

  警告:安装设备之前,请切断电源。

  1、模块可采用布线管明装或布线管暗装两种方式,布线管暗装时,可将模块安装在预埋盒内,再装上盖板,如图所示;布线管明装时,模块安装在端子箱内,如图所示。

TX3225 复位器模块布线管暗装及明装示意图

TX3225 复位器模块布线管暗装及明装示意图

  2、接线方式

 TX3225 接线方式示意图

TX3225 接线方式示意图

  3、布线要求

  总线(BUS)采用RVS-2×1.0mm2或1.5mm2线;DC24V电源线采用BV-2×1.5mm2或2.5mm2线。

年中大促

TX3225复位器模块情景展示TX3225复位器模块技术参数TX3225复位器模块接线

一、TX3225复位器模块概述

  TX3225复位器总线复位时,输出端断电,用于必须断开DC24V电源才能复位的前端产品,无需编码。

二、TX3225复位器模块特点

  功能实用:主要用于总线复位时使输出端断电,专门适用于那些必须断开DC24V电源才能复位的前端产品,能满足特定消防设备的复位需求,保障消防系统中相关设备的正常复位操作。

  无需编码:采用无编码设计,在安装和使用过程中,无需对其进行地址编码等复杂设置,降低了安装和调试的难度与工作量,方便快捷,能够提高施工效率。

  电压适应性强:工作电压范围为总线电压15V-28V脉冲电压、电源电压DC21V-28V,可在较宽的电压范围内稳定工作,能适应不同电力环境和系统配置下的工作要求,保证了模块在各种消防系统中的兼容性和稳定性。

  电流消耗低:总线监视电流≤2mA,24V空载监视电流≤0.6mA,24V空载动作电流≤11.5mA,功耗较低,有利于节约能源和延长相关设备的使用寿命,也减少了对消防系统电源的负载压力。

  布线简单:采用二总线制,无极性,电源电压DC24V也无极性,布线时无需严格区分正负极,大大简化了布线过程,降低了布线错误的风险,减少了施工成本和时间,提高了工程的整体效率。

  环境适应性较好:工作温度范围为-10℃-55℃,相对湿度≤95%RH且不凝露,能在一定的温度和湿度变化范围内正常工作,可适应多种不同的环境条件,适用于大多数常规的消防应用场景。

  外形小巧:外形尺寸为65.0mm×65.0mm×23.0mm(不含透明罩),体积较小,不占用过多空间,便于安装在各种消防设备或控制箱内

三、TX3225复位器模块参数

型号 TX3225
工作电压 总线电压:15V~28V 脉冲电压
电源电压 DC(21V~28V)
工作电流 总线监视电流≤2mA
24V空载监视电流≤0.6mA
24V空载动作电流≤11.5mA
线制 二总线制,无极性;电源电压 DC24V,无极性
温度 -10℃~55℃
相对湿度 ≤95%RH,不凝露
外形尺寸 65.0mm×65.0mm×23.0mm(不含透明罩)



四、TX3225复位器模块外形尺寸图

TX3225复位器模块外形尺寸图

TX3225复位器模块外形尺寸图

五、TX3225复位器模块安装与布线

  警告:安装设备之前,请切断电源。

  1、模块可采用布线管明装或布线管暗装两种方式,布线管暗装时,可将模块安装在预埋盒内,再装上盖板,如图所示;布线管明装时,模块安装在端子箱内,如图所示。

TX3225 复位器模块布线管暗装及明装示意图

TX3225 复位器模块布线管暗装及明装示意图

  2、接线方式

 TX3225 接线方式示意图

TX3225 接线方式示意图

  3、布线要求

  总线(BUS)采用RVS-2×1.0mm2或1.5mm2线;DC24V电源线采用BV-2×1.5mm2或2.5mm2线。

商品属性
[品牌] 泰和安
[型号] TX3225
[工作电压] 总线电压:15V~28V
[工作电流] 总线监视电流≤2mA
[环境温度] -10℃~+50℃
[环境湿度] 95%RH,不凝露
[尺寸] 65.0mm×65.0mm×23.0mm(不含透明罩)
