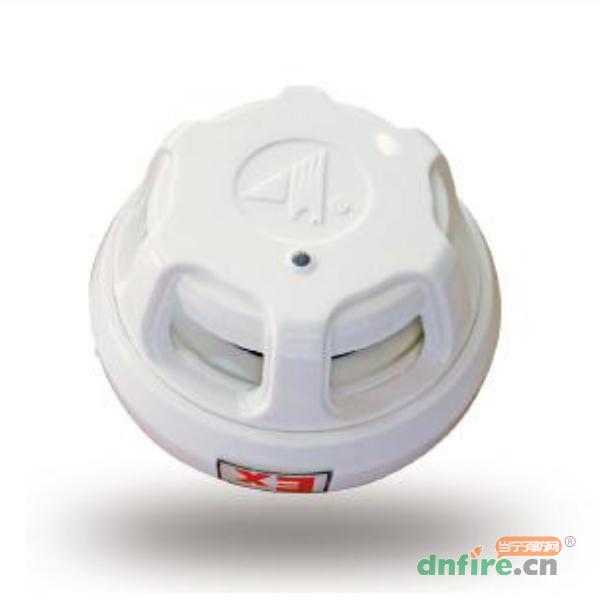

一、JY-G-YKS3A点型光电感烟火灾探测器概述

　　JY－G－YKS3A点型光电感烟火灾探测器，内嵌低功耗德国单片机，程序软件设计方法具有独到之处，源于德国的SDN诊断技术，动态跟踪、补偿传感器的基准参数，很好的克服了高灵敏度和低误报率之间的矛盾。

　　烟雾的探测采用了红外光发射管、光电接收管及透镜组成的新型光学迷宫，利用红外光散射原理，能灵敏的检测出初期为灰白色烟雾的火灾，对黑烟类型火灾也有较好的响应，通过四种标准实验火的检测。对环境的气流波动，湿度的变化有很强的适应能力。适用于宾馆、商场、医院、办公楼、写字楼、图书馆、档案室等燃烧初期有烟雾产生的环境。

　　与系统二总线采用无极性方式连接，以周期脉冲数字化电流方式传输信号；它的地址编码采用专用的编码器进行编址（编址范围1～254）。

　　它的外壳颜色为乳白色，流线型、薄式结构，美观大方。探测器内部有屏蔽罩、防虫网、光学迷宫等。总线入口端设有干扰吸收电路，提高了探测器的抗电磁、电网干扰的能力。线路板表面贴装（SMT）工艺制造，并经过三防处理。

　　它的配套底座为JDZ-8，旋转方式连接。

二、JY-G-YKS3A点型光电感烟火灾探测器参数

型号	JY-G-YKS3A
工作电压	18-24V脉冲
静态电流	≤400uA
报警电流	1.5mA-3mA
工作确认灯	红色闪亮
火警确认灯	红色常亮
编码方式	电子编码
编码范围	1—254
线制	二总线无极性
外形尺寸	直径104mm×高51mm
工作环境	温度:0℃—50℃；湿度:≤92%（40±2℃）



三、JY-G-YKS3A点型光电感烟火灾探测器保护面积

    一般情况下，高度为6—12米，保护面积为80平方米；6米以下，保护面积为60平方米。详细的参数见《火灾　　自动报警系统设计规范》（GB50116-2006）

四、JY-G-YKS3A点型光电感烟火灾探测器安装布线

    布线：尽可能加粗导线的线径，避免线路上信号的衰减，信号衰减大易造成工作不稳定。通常选RVS-2×1.5mm　2铜芯导线，穿金属管、线槽或阻燃管敷设。保证线路的绝缘性、可靠性、防潮性，尤其注意导线的接头部分的连接，一般为焊接，并作好防潮处理。布线避免与强电线路混穿。　　

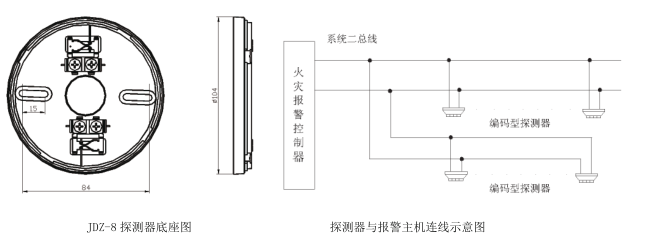

    安装：探测器与JDZ-8底座的连接为卡口旋转，逆时针为拆卸，顺时针为安装，底座可以直接固定棚顶或预埋盒86H50上，远离空调的风口，用编码器将探测器编好码后安装到底座上，将防尘罩扣好，验收运行后再将防尘罩去掉。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	营口山鹰
[型号]	JY-G-YKS3A
[名称]	JY-G-YKS3A点型光电感烟火灾探测器
[尺寸]	直径104mm×高51mm
